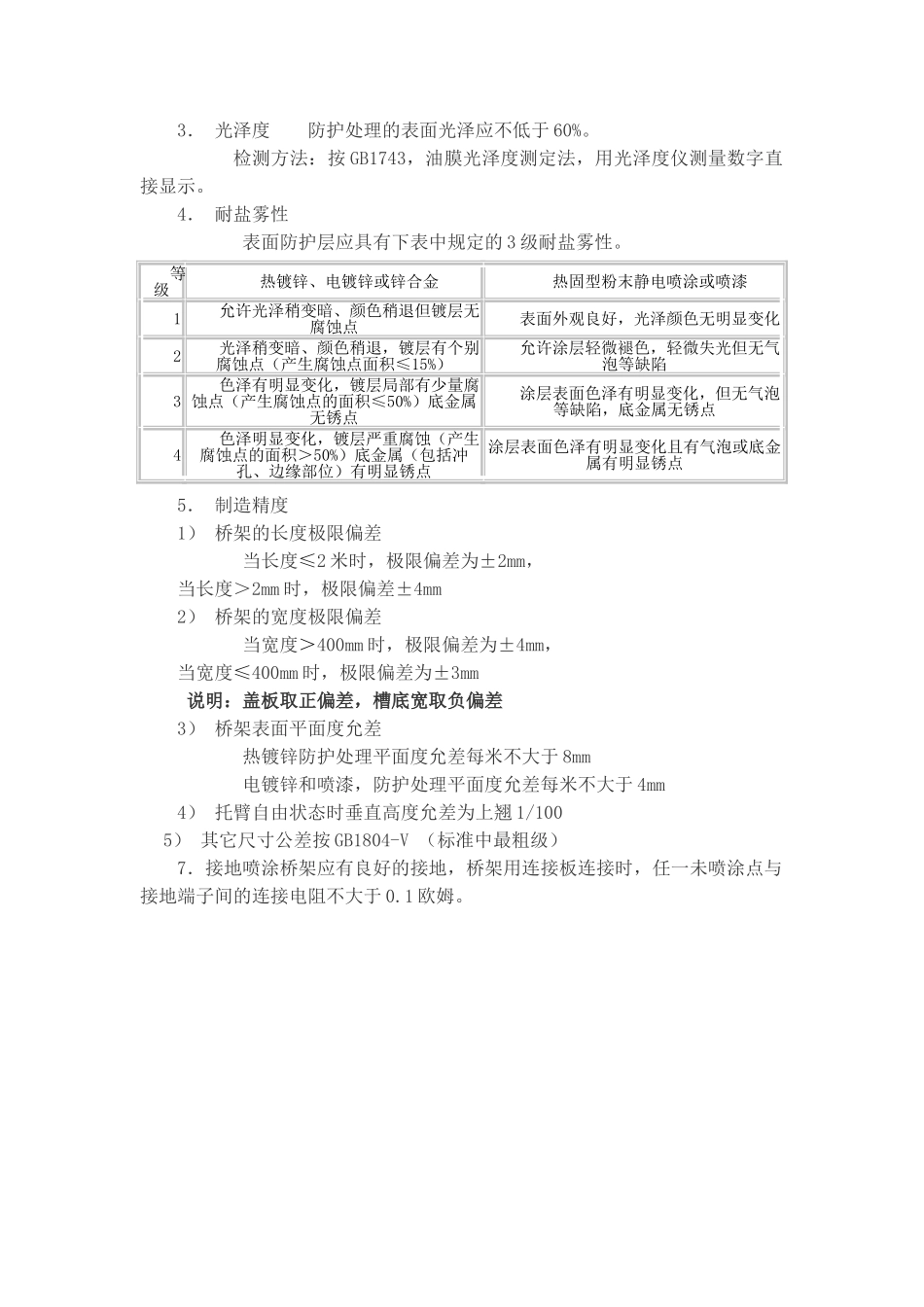

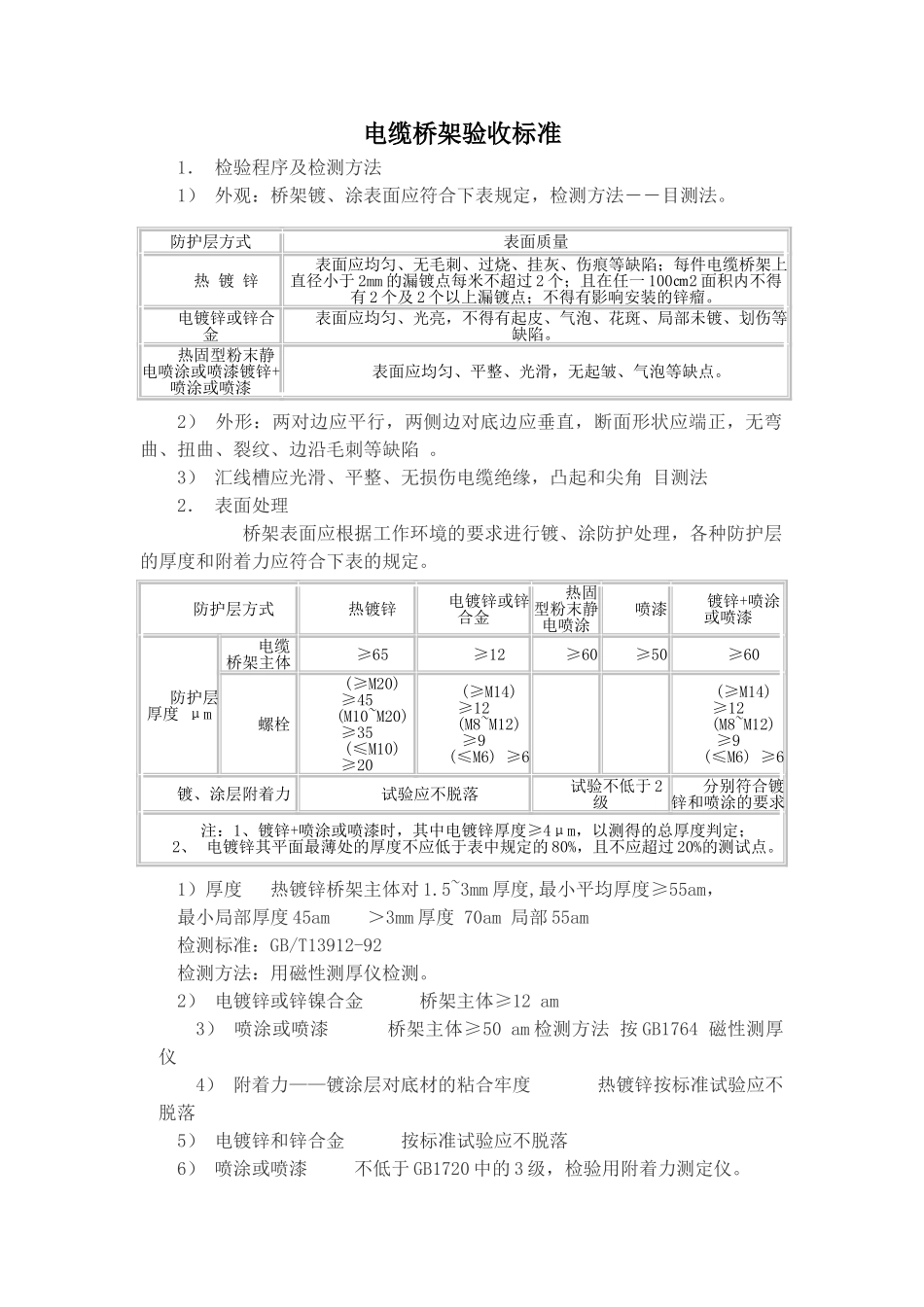

电缆桥架验收标准1． 检验程序及检测方法 1） 外观：桥架镀、涂表面应符合下表规定，检测方法――目测法。防护层方式表面质量热 镀 锌表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件电缆桥架上直径小于 2mm 的漏镀点每米不超过 2 个；且在任一 100㎝2 面积内不得有 2 个及 2 个以上漏镀点；不得有影响安装的锌瘤。电镀锌或锌合金表面应均匀、光亮，不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。热固型粉末静电喷涂或喷漆镀锌+喷涂或喷漆表面应均匀、平整、光滑，无起皱、气泡等缺点。2） 外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷 。3） 汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角 目测法2． 表面处理 桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合下表的规定。防护层方式热镀锌电镀锌或锌合金热固型粉末静电喷涂喷漆镀锌+喷涂或喷漆防护层厚度 μm电缆桥架主体≥65≥12≥60≥50≥60螺栓(≥M20) ≥45(M10~M20) ≥35(≤M10) ≥20(≥M14) ≥12(M8~M12) ≥9(≤M6) ≥6(≥M14) ≥12(M8~M12) ≥9(≤M6) ≥6镀、涂层附着力试验应不脱落试验不低于 2级分别符合镀锌和喷涂的要求注：1、镀锌+喷涂或喷漆时，其中电镀锌厚度≥4μm，以测得的总厚度判定；2、 电镀锌其平面最薄处的厚度不应低于表中规定的 80%，且不应超过 20%的测试点。1）厚度 热镀锌桥架主体对 1.5~3mm 厚度,最小平均厚度≥55am，最小局部厚度 45am ＞3mm 厚度 70am 局部 55am 检测标准：GB/T13912-92 检测方法：用磁性测厚仪检测。 2） 电镀锌或锌镍合金 桥架主体≥12 am 3） 喷涂或喷漆 桥架主体≥50 am 检测方法 按 GB1764 磁性测厚仪 4） 附着力——镀涂层对底材的粘合牢度 热镀锌按标准试验应不脱落 5） 电镀锌和锌合金 按标准试验应不脱落 6） 喷涂或喷漆 不低于 GB1720 中的 3 级，检验用附着力测定仪。 3． 光泽度 防护处理的表面光泽应不低于 60%。 检测方法：按 GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。4． 耐盐雾性 表面防护层应具有下表中规定的 3 级耐盐雾性。等级热镀锌、电镀锌或锌合金热固型粉末静电喷涂或喷漆1允许光泽稍变暗、颜色稍退但镀层无腐蚀点表面外观良好，光泽颜色无明显变化2光泽稍变暗、颜色稍退，镀层有个别腐蚀点（产生腐蚀点面积≤15%）允许涂层...
