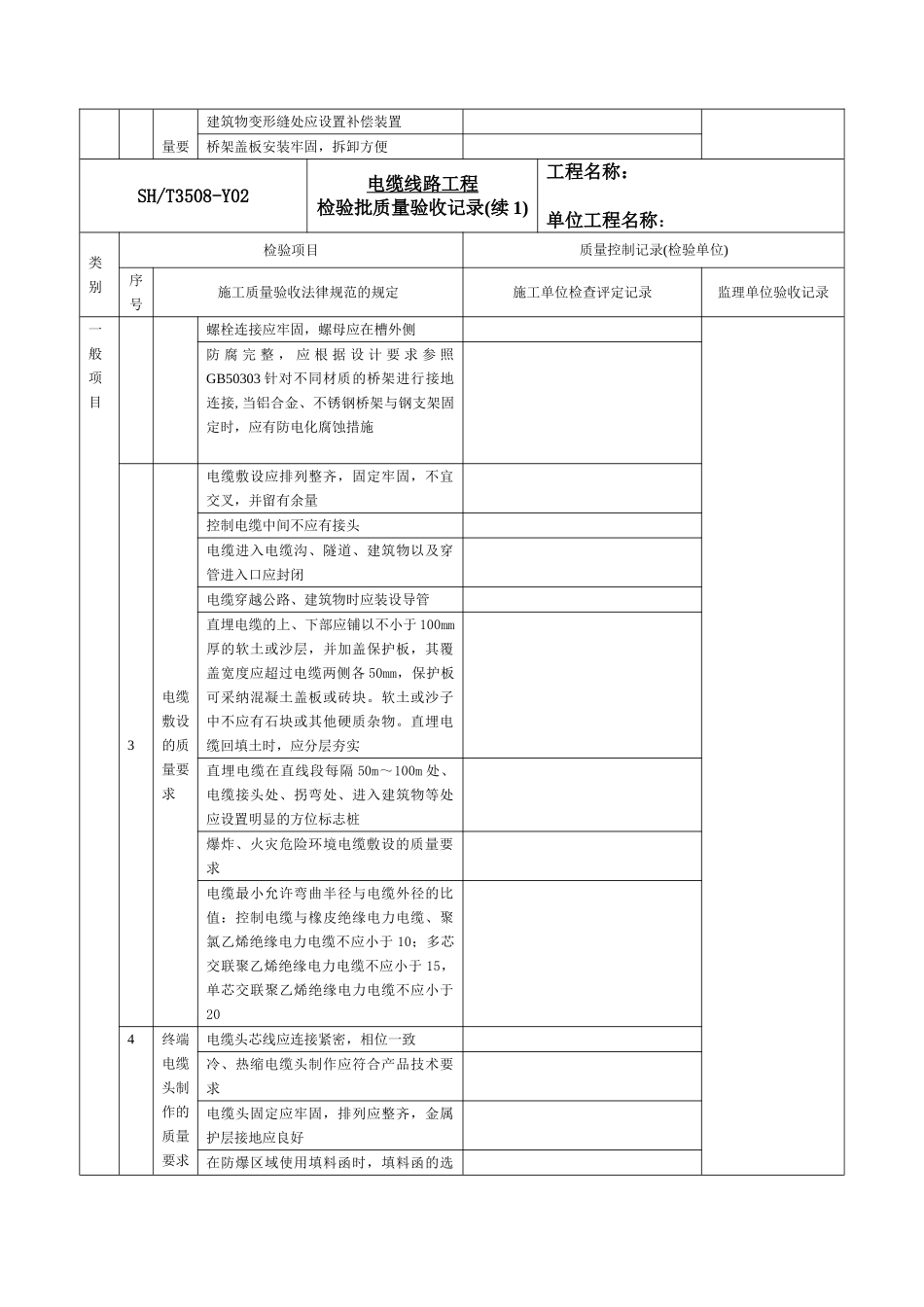

SH/T3508-Y02电缆线路工程检验批质量验收记录工程名称：单位工程名称：检验批编号记录编号验收部位分项工程名称分部工程名称子单位工程名称施工执行标准名称及编号类别检验项目质量控制记录(检验单位)序号施工质量验收法律规范的规定施工单位检查评定记录监理单位验收记录主控项目1电缆规格、型号应符合设计要求，并具有产品技术质量证明文件，电缆试验应符合 GB50150的规定2电缆敷设时，不应有扭绞、压扁、保护层断裂和表面严重划伤等现象；电缆不应平行敷设在管道上、下方，与各种工艺管线交叉跨越距离以及与易燃易爆气体管道、热力管道的距离应符合 GB50168 或 GB50303 的规定3爆炸、火灾危险环境使用的电缆，其规格、型号应符合设计规定4金属电缆支架、桥架及其引入、引出的金属导管应接地（PE）可靠，金属电缆桥架及其支架全长不应少于 2 处与接地（PE）干线相连。非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于 4mm2，镀锌电缆桥架间连接板的两端不应跨接接地线，但连接板两端应有不少于 2 个防松螺帽或防松垫圈的连接固定螺栓一般项目1电缆支、托架安装的质量要求支、托架焊接应牢固、横平竖直，无显著变形支、托架切口处应无卷边、毛刺，其长度一致 支架层间距及支架距离应符合设计及GB50303 的要求，成排安装的电缆支架高差不应大于 5mm支、托架防腐处理应完整，油漆完好，颜色一致支、托架全长均应接地良好2电缆桥架安装的质桥架安装位置应正确，且安装牢固拐角内侧应无直角，成排时弧度一致应根据设计要求参照 GB50303 针对不同材质的桥架设置伸缩节，电缆桥架跨越量要建筑物变形缝处应设置补偿装置桥架盖板安装牢固，拆卸方便SH/T3508-Y02电缆线路工程检验批质量验收记录(续 1)工程名称：单位工程名称：类别检验项目质量控制记录(检验单位)序号施工质量验收法律规范的规定施工单位检查评定记录监理单位验收记录一般项目螺栓连接应牢固，螺母应在槽外侧防 腐 完 整 ， 应 根 据 设 计 要 求 参 照GB50303 针对不同材质的桥架进行接地连接,当铝合金、不锈钢桥架与钢支架固定时，应有防电化腐蚀措施3电缆敷设的质量要求电缆敷设应排列整齐，固定牢固，不宜交叉，并留有余量控制电缆中间不应有接头电缆进入电缆沟、隧道、建筑物以及穿管进入口应封闭电缆穿越公路、建筑物时应装设导管直埋电缆的上、下部应铺以不小于 100mm厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两...
