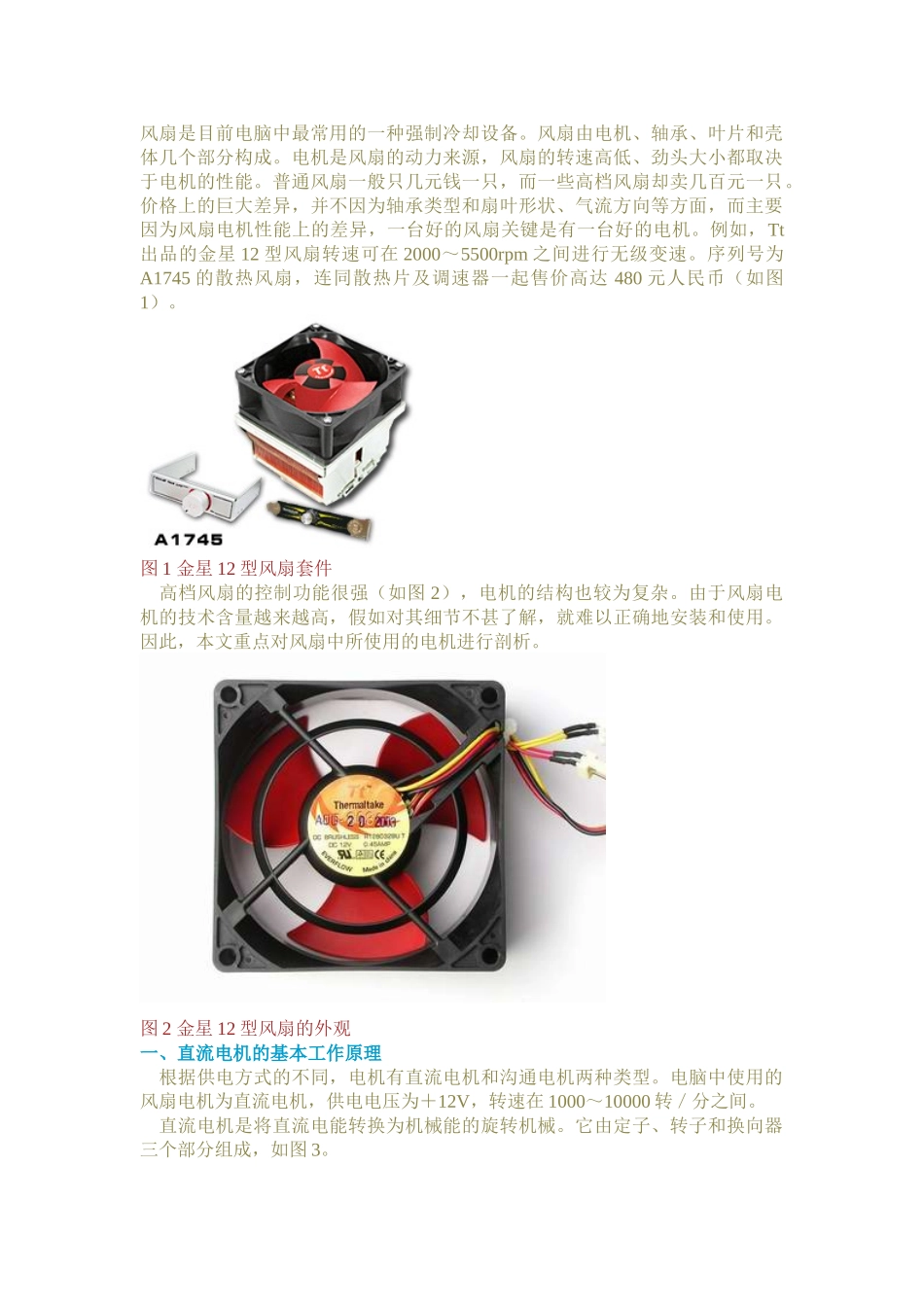

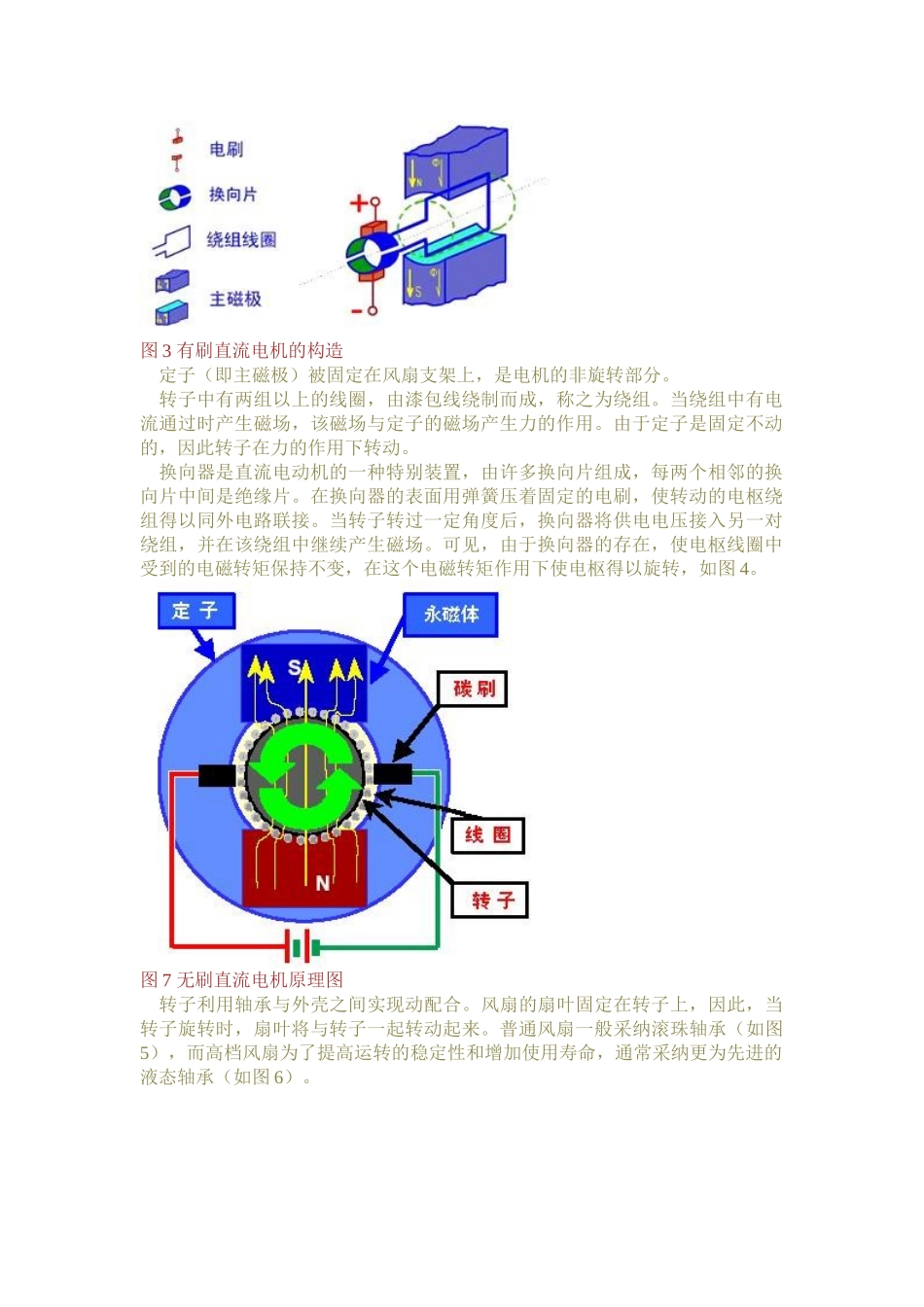

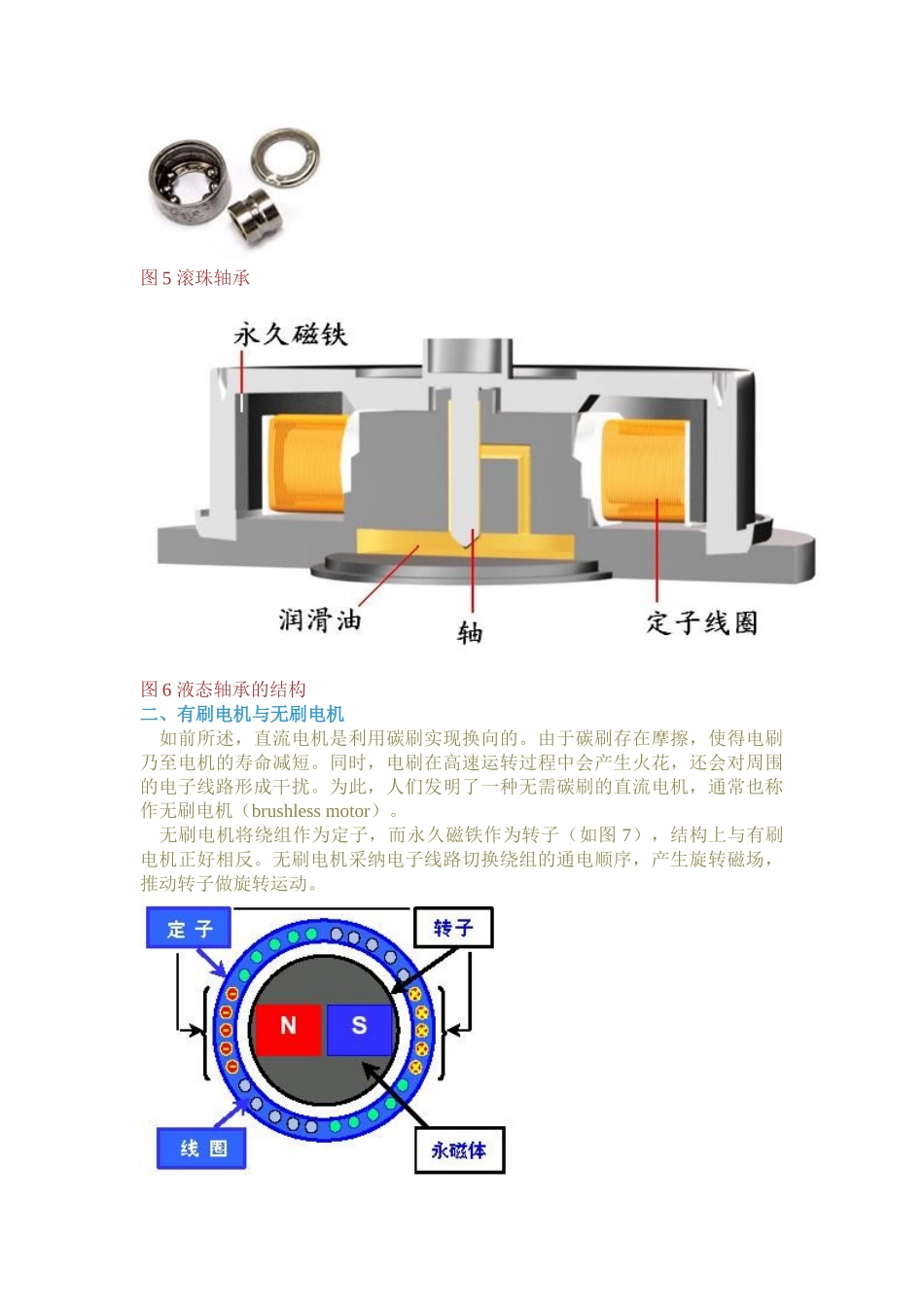

风扇是目前电脑中最常用的一种强制冷却设备。风扇由电机、轴承、叶片和壳体几个部分构成。电机是风扇的动力来源，风扇的转速高低、劲头大小都取决于电机的性能。普通风扇一般只几元钱一只，而一些高档风扇却卖几百元一只。价格上的巨大差异，并不因为轴承类型和扇叶形状、气流方向等方面，而主要因为风扇电机性能上的差异，一台好的风扇关键是有一台好的电机。例如，Tt出品的金星 12 型风扇转速可在 2000～5500rpm 之间进行无级变速。序列号为A1745 的散热风扇，连同散热片及调速器一起售价高达 480 元人民币（如图1）。图 1 金星 12 型风扇套件 高档风扇的控制功能很强（如图 2），电机的结构也较为复杂。由于风扇电机的技术含量越来越高，假如对其细节不甚了解，就难以正确地安装和使用。因此，本文重点对风扇中所使用的电机进行剖析。图 2 金星 12 型风扇的外观一、直流电机的基本工作原理 根据供电方式的不同，电机有直流电机和沟通电机两种类型。电脑中使用的风扇电机为直流电机，供电电压为＋12V，转速在 1000～10000 转／分之间。 直流电机是将直流电能转换为机械能的旋转机械。它由定子、转子和换向器三个部分组成，如图 3。图 3 有刷直流电机的构造 定子（即主磁极）被固定在风扇支架上，是电机的非旋转部分。 转子中有两组以上的线圈，由漆包线绕制而成，称之为绕组。当绕组中有电流通过时产生磁场，该磁场与定子的磁场产生力的作用。由于定子是固定不动的，因此转子在力的作用下转动。 换向器是直流电动机的一种特别装置，由许多换向片组成，每两个相邻的换向片中间是绝缘片。在换向器的表面用弹簧压着固定的电刷，使转动的电枢绕组得以同外电路联接。当转子转过一定角度后，换向器将供电电压接入另一对绕组，并在该绕组中继续产生磁场。可见，由于换向器的存在，使电枢线圈中受到的电磁转矩保持不变，在这个电磁转矩作用下使电枢得以旋转，如图 4。图 7 无刷直流电机原理图 转子利用轴承与外壳之间实现动配合。风扇的扇叶固定在转子上，因此，当转子旋转时，扇叶将与转子一起转动起来。普通风扇一般采纳滚珠轴承（如图5），而高档风扇为了提高运转的稳定性和增加使用寿命，通常采纳更为先进的液态轴承（如图 6）。图 5 滚珠轴承图 6 液态轴承的结构二、有刷电机与无刷电机 如前所述，直流电机是利用碳刷实现换向的。由于碳刷存在摩擦，使得电刷乃至电机的寿命减短。同时，电刷在高速运转过程中会...
