电路仿真实验报告

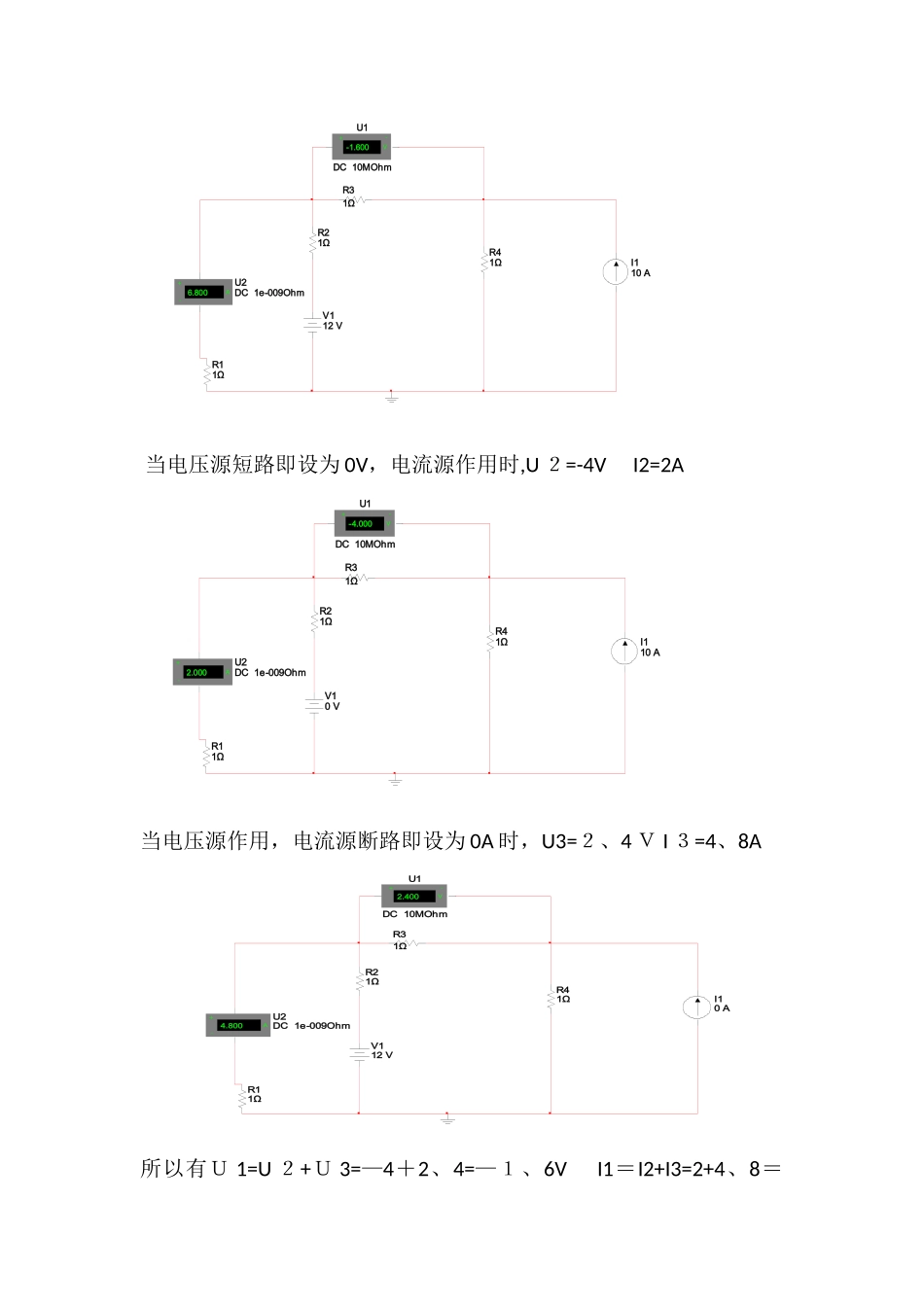

本科实验报告实验名称 : 电路仿真 课程名称: 电路仿真实验时间:任课老师:实验地点:实 验 老师：实验类型:□ 原理验证□ 综合设计□ 自主创新学 生 姓名：学 号 / 班级：组 号:学 院 : 信息与电子学院同组搭档:专 业 :成 绩:实验 1 叠加定理得验证R11ΩV112 V I110 A R21ΩR31ΩR41ΩU1DC 1e-009Ohm0.000A+-U2DC 10MOhm0.000V+-1. 原理图编辑：分别调出接地符、电阻 R1、R2、R3、R ４，直流电压源、直流电流源,电流表电压表（Gro ｕ p:Ｉ ndi ｃａ tors, Ｆ a ｍｉ ly：VOＬ TM Ｅ T Ｅ R 或 A Ｍ METE Ｒ)注意电流表与电压表得参考方向),并按上图连接; 2、 设置电路参数:电阻 R1=R2＝R3=R4=1Ω,直流电压源 V1 为 12V，直流电流源 I1 为10 Ａ。３．实验步骤:1）、点击运行按钮记录电压表电流表得值 U1 与 I1;2)、点击停止按钮记录，将直流电压源得电压值设置为０Ｖ，再次点击运行按钮记录电压表电流表得值 U2 与 I2;3）、点击停止按钮记录,将直流电压源得电压值设置为 12V，将直流电流源得电流值设置为 0A,再次点击运行按钮记录电压表电流表得值 U3 与 I3;4、根据叠加电路分析原理,每一元件得电流或电压可以瞧成就是每一个独立源单独作用于电路时,在该元件上产生得电流或电压得代数与.所以,正常情况下应有Ｕ 1=U ２+U3，I1=I ２+I ３； 经实验仿真:当电压源与电流源共同作用时,U1=—1、6V I1＝6、8A、R11ΩR21ΩR31ΩR41ΩV112 V U1DC 10MOhm-1.600V+-U2DC 1e-009Ohm6.800A+-I110 A 当电压源短路即设为 0V，电流源作用时,U ２=-4V I2=2A R11ΩR21ΩR31ΩR41ΩV10 V U1DC 10MOhm-4.000V+-U2DC 1e-009Ohm2.000A+-I110 A 当电压源作用，电流源断路即设为 0A 时，U3=２、4 Ｖ I ３=4、8A R11ΩR21ΩR31ΩR41ΩV112 V U1DC 10MOhm2.400V+-U2DC 1e-009Ohm4.800A+-I10 A 所以有Ｕ 1=U ２+Ｕ 3=—4＋2、4=—１、6V I1＝I2+I3=2+4、8＝6、8A 验证了原理实验２ 并联谐振电路仿真V15 Vpk 500 Hz 0° R110ΩL12.5mHC140µFR22kΩinout02. 原理图编辑：分别调出接地符、电阻Ｒ 1、R ２,电容 C1,电感Ｌ 1,信号源Ｖ 1,按上图连接并修改根据例如修改电路得网络标号;3. 设置电路参数:电阻 R1＝10Ω,电阻Ｒ２=2 Ｋ Ω,电感Ｌ 1=2、5 ｍ H,电容 C １=40uF。信号源 V1 设置为 AC=５ｖ，Voff=0,Ｆ r ｅｑ e ｎ ce=50 ０H...
