电镀、电泳件外观检验标准

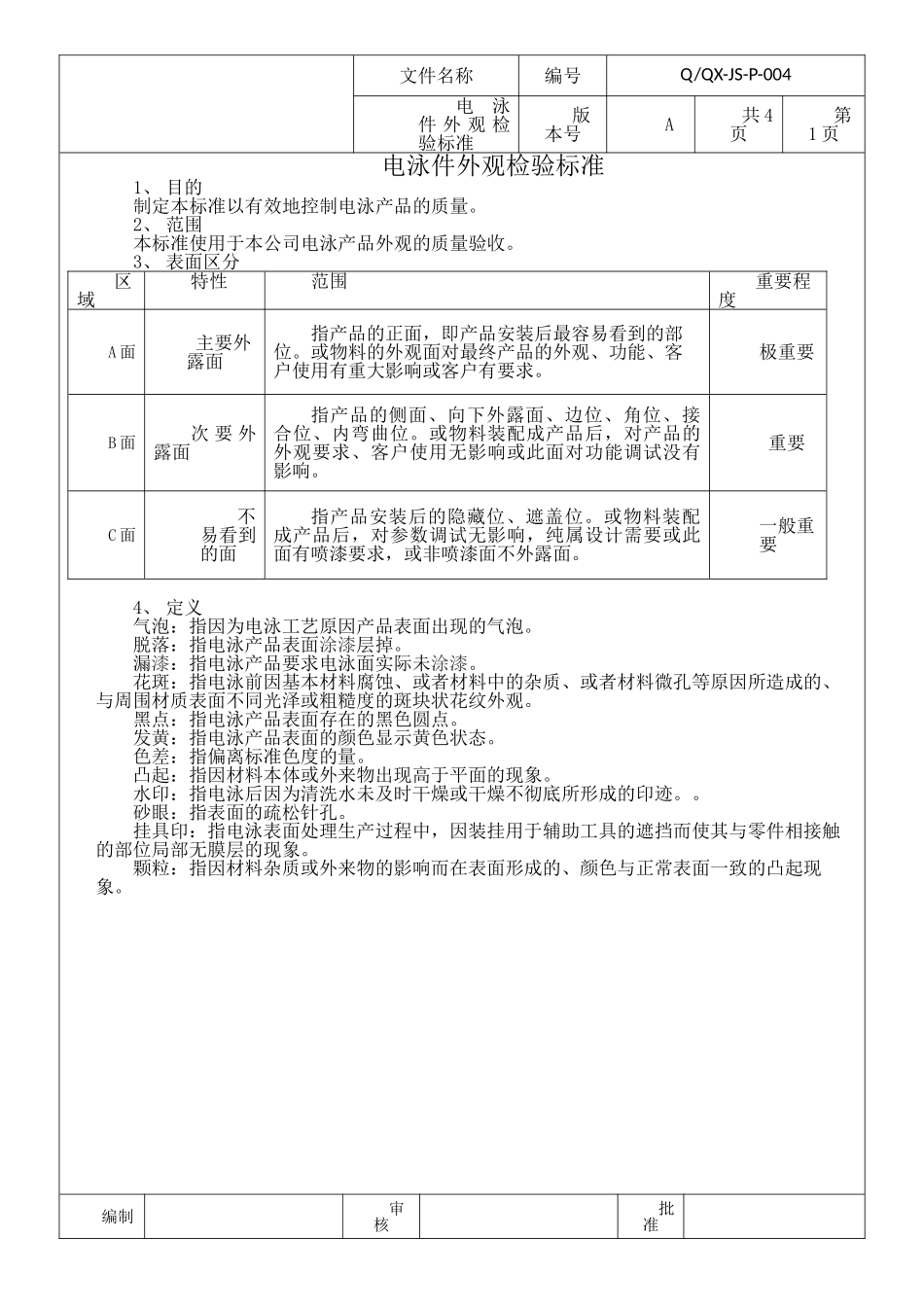

文件名称编号Q/QX-JS-P-004电泳件 外 观 检验标准版本号A共 4页第1 页 电泳件外观检验标准1、 目的制定本标准以有效地控制电泳产品的质量。2、 范围本标准使用于本公司电泳产品外观的质量验收。3、 表面区分区域特性范围重要程度A 面主要外露面指产品的正面，即产品安装后最容易看到的部位。或物料的外观面对最终产品的外观、功能、客户使用有重大影响或客户有要求。极重要B 面次 要 外露面指产品的侧面、向下外露面、边位、角位、接合位、内弯曲位。或物料装配成产品后，对产品的外观要求、客户使用无影响或此面对功能调试没有影响。重要C 面不易看到的面指产品安装后的隐藏位、遮盖位。或物料装配成产品后，对参数调试无影响，纯属设计需要或此面有喷漆要求，或非喷漆面不外露面。一般重要4、 定义气泡：指因为电泳工艺原因产品表面出现的气泡。脱落：指电泳产品表面涂漆层掉。漏漆：指电泳产品要求电泳面实际未涂漆。花斑：指电泳前因基本材料腐蚀、或者材料中的杂质、或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。黑点：指电泳产品表面存在的黑色圆点。发黄：指电泳产品表面的颜色显示黄色状态。色差：指偏离标准色度的量。凸起：指因材料本体或外来物出现高于平面的现象。水印：指电泳后因为清洗水未及时干燥或干燥不彻底所形成的印迹。。砂眼：指表面的疏松针孔。挂具印：指电泳表面处理生产过程中，因装挂用于辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。颗粒：指因材料杂质或外来物的影响而在表面形成的、颜色与正常表面一致的凸起现象。编制审核批准文件名称编号Q/QX-JS-P-004电泳件 外 观 检验标准版本号A共 4页第1 页异物：指由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的与表面不同色的斑点。电泳前划痕：指电泳或氧化之前因操作不当、或对明显缺陷进行粗打磨等人为造成的基体材料上的划伤或局部摩擦痕迹，一般呈细线型。浅划痕：膜层表面划伤，但未伤至底层（即底层未暴露）；对其他无膜层表面则为：目测不明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。深划痕：表面膜层划伤，且已伤至底层（即底层已暴露出来）：对无膜层表面则为：目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。检验方法、抽样方案、接收的确定、检验过程以及相关进货检验按《零部件进货检验程序》中规定。检验条件及检验环境的规则如下：6.1.目测距离：人眼与被...
