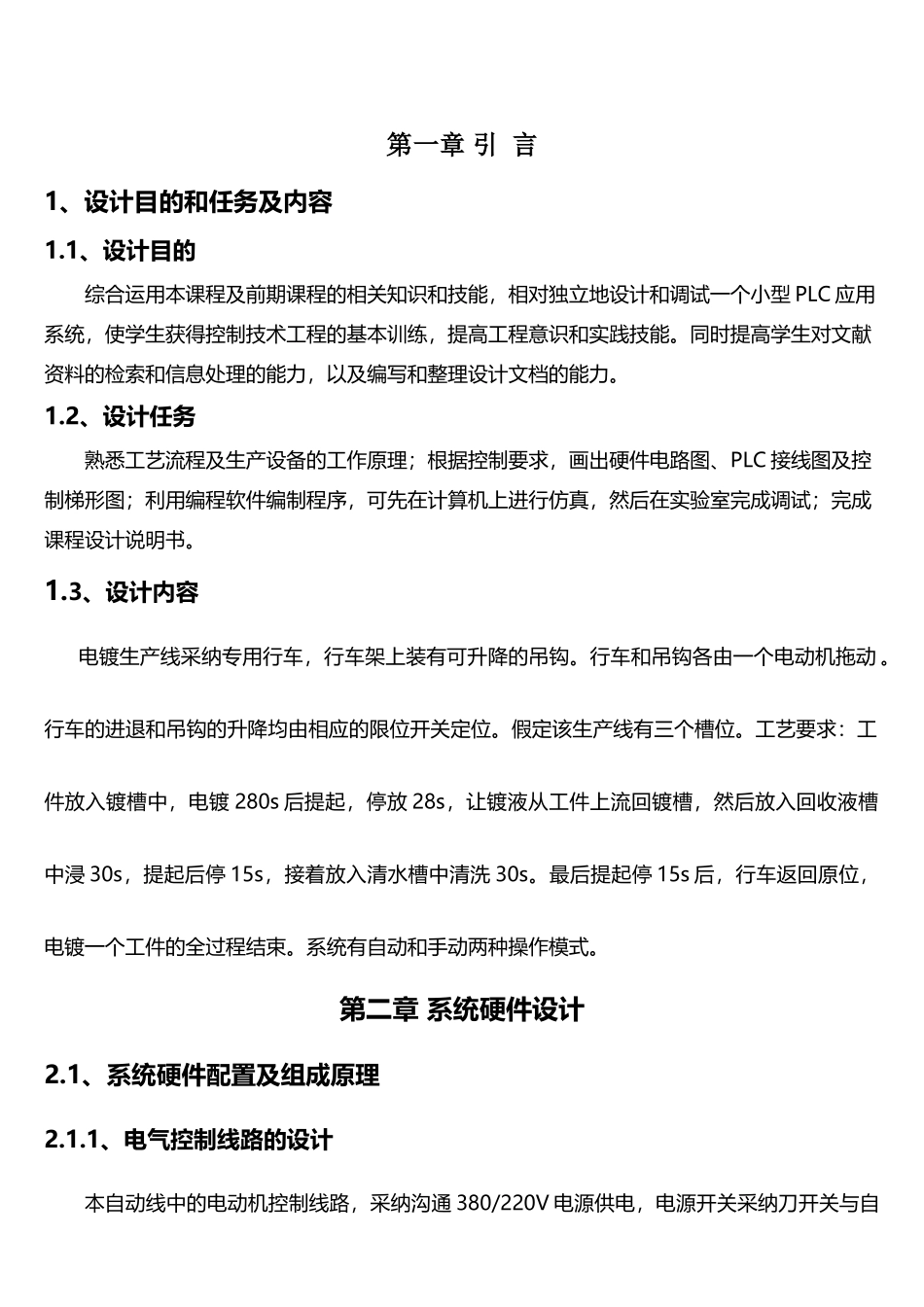

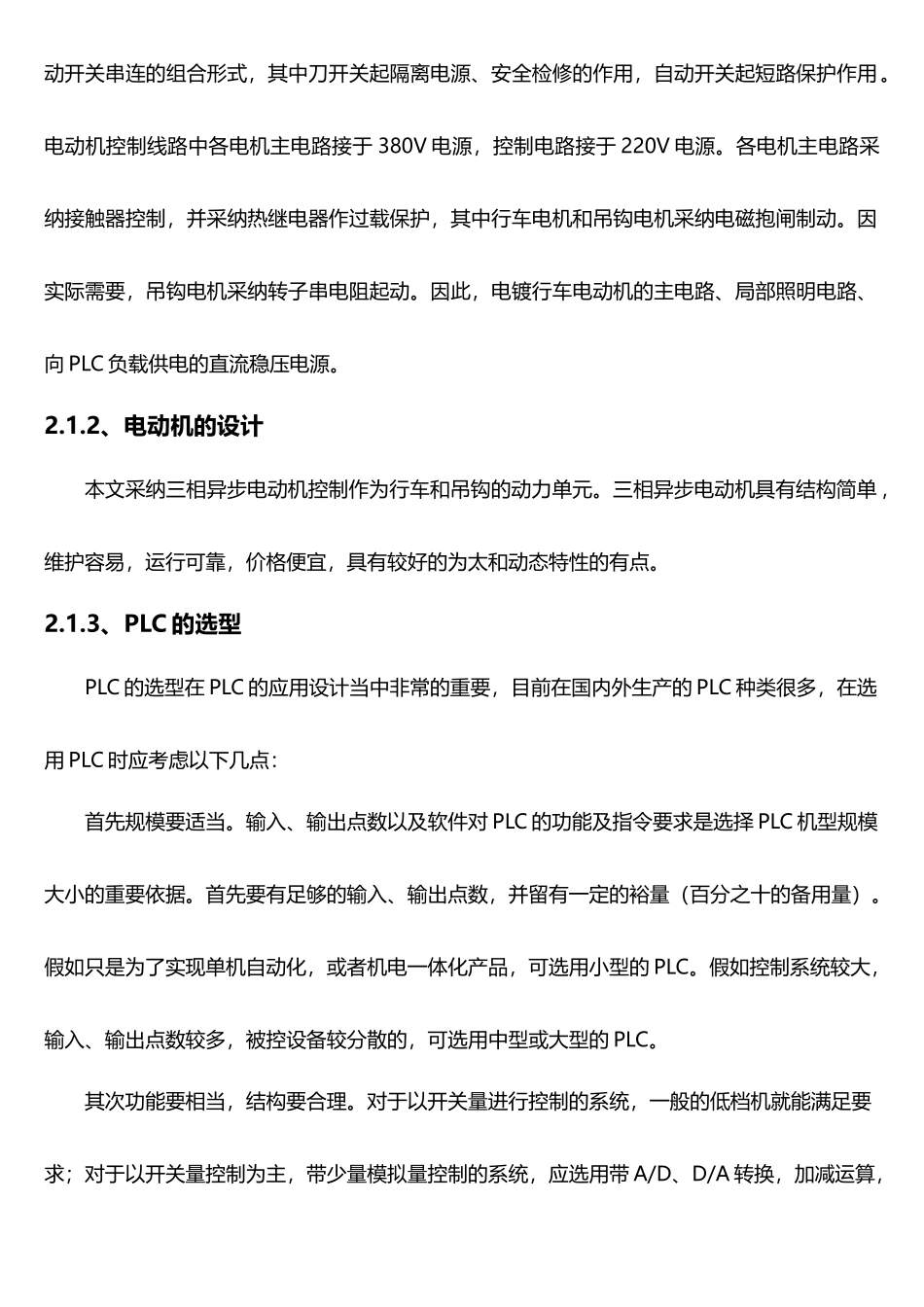

第一章 引 言 1、设计目的和任务及内容 1.1、设计目的综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型 PLC 应用系统，使学生获得控制技术工程的基本训练，提高工程意识和实践技能。同时提高学生对文献资料的检索和信息处理的能力，以及编写和整理设计文档的能力。1.2、设计任务熟悉工艺流程及生产设备的工作原理；根据控制要求，画出硬件电路图、PLC 接线图及控制梯形图；利用编程软件编制程序，可先在计算机上进行仿真，然后在实验室完成调试；完成课程设计说明书。1.3、设计内容 电镀生产线采纳专用行车，行车架上装有可升降的吊钩。行车和吊钩各由一个电动机拖动 。行车的进退和吊钩的升降均由相应的限位开关定位。假定该生产线有三个槽位。工艺要求：工件放入镀槽中，电镀 280s 后提起，停放 28s，让镀液从工件上流回镀槽，然后放入回收液槽中浸 30s，提起后停 15s，接着放入清水槽中清洗 30s。最后提起停 15s 后，行车返回原位，电镀一个工件的全过程结束。系统有自动和手动两种操作模式。第二章 系统硬件设计2.1、系统硬件配置及组成原理 2.1.1、电气控制线路的设计本自动线中的电动机控制线路，采纳沟通 380/220V 电源供电，电源开关采纳刀开关与自动开关串连的组合形式，其中刀开关起隔离电源、安全检修的作用，自动开关起短路保护作用 。电动机控制线路中各电机主电路接于 380V 电源，控制电路接于 220V 电源。各电机主电路采纳接触器控制，并采纳热继电器作过载保护，其中行车电机和吊钩电机采纳电磁抱闸制动。因实际需要，吊钩电机采纳转子串电阻起动。因此，电镀行车电动机的主电路、局部照明电路、向 PLC 负载供电的直流稳压电源。2.1.2、电动机的设计本文采纳三相异步电动机控制作为行车和吊钩的动力单元。三相异步电动机具有结构简单 ，维护容易，运行可靠，价格便宜，具有较好的为太和动态特性的有点。2.1.3、PLC 的选型PLC 的选型在 PLC 的应用设计当中非常的重要，目前在国内外生产的 PLC 种类很多，在选用 PLC 时应考虑以下几点：首先规模要适当。输入、输出点数以及软件对 PLC 的功能及指令要求是选择 PLC 机型规模大小的重要依据。首先要有足够的输入、输出点数，并留有一定的裕量（百分之十的备用量）。假如只是为了实现单机自动化，或者机电一体化产品，可选用小型的 PLC。假如控制系统较大，输入、输出点数较多，被控设备较分散的，可选用中型或大型...
