直流系统级差配合试验方案

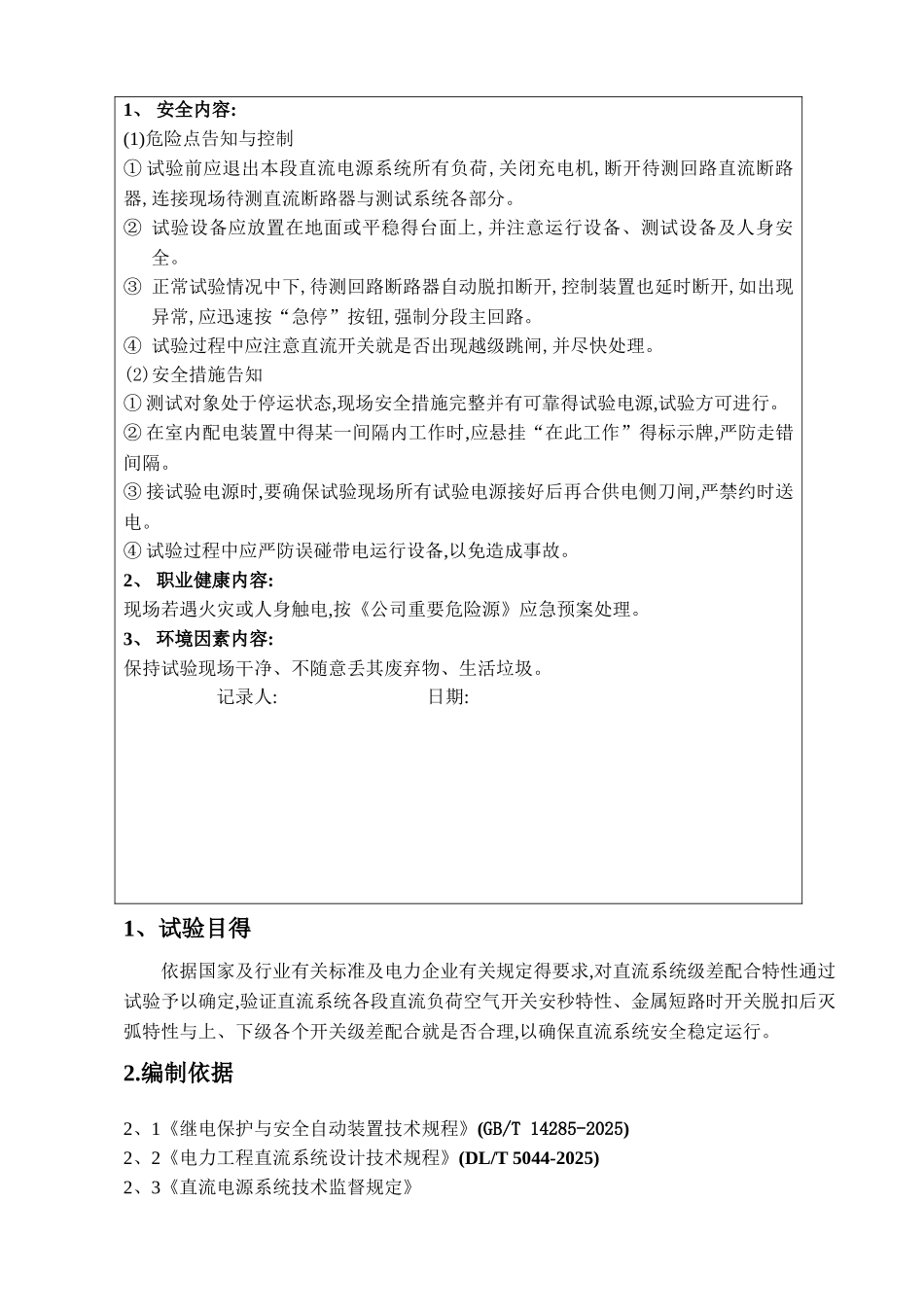

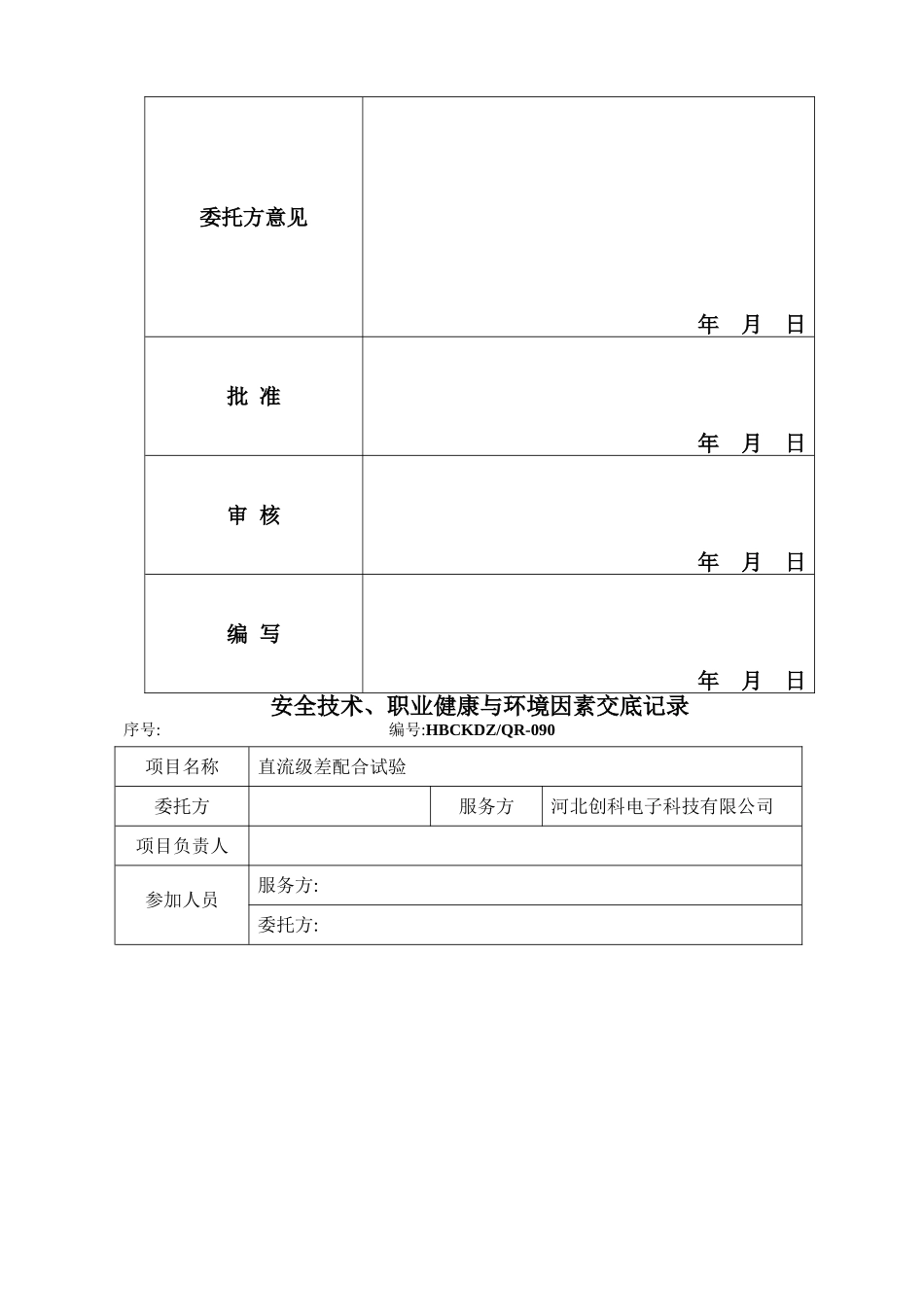

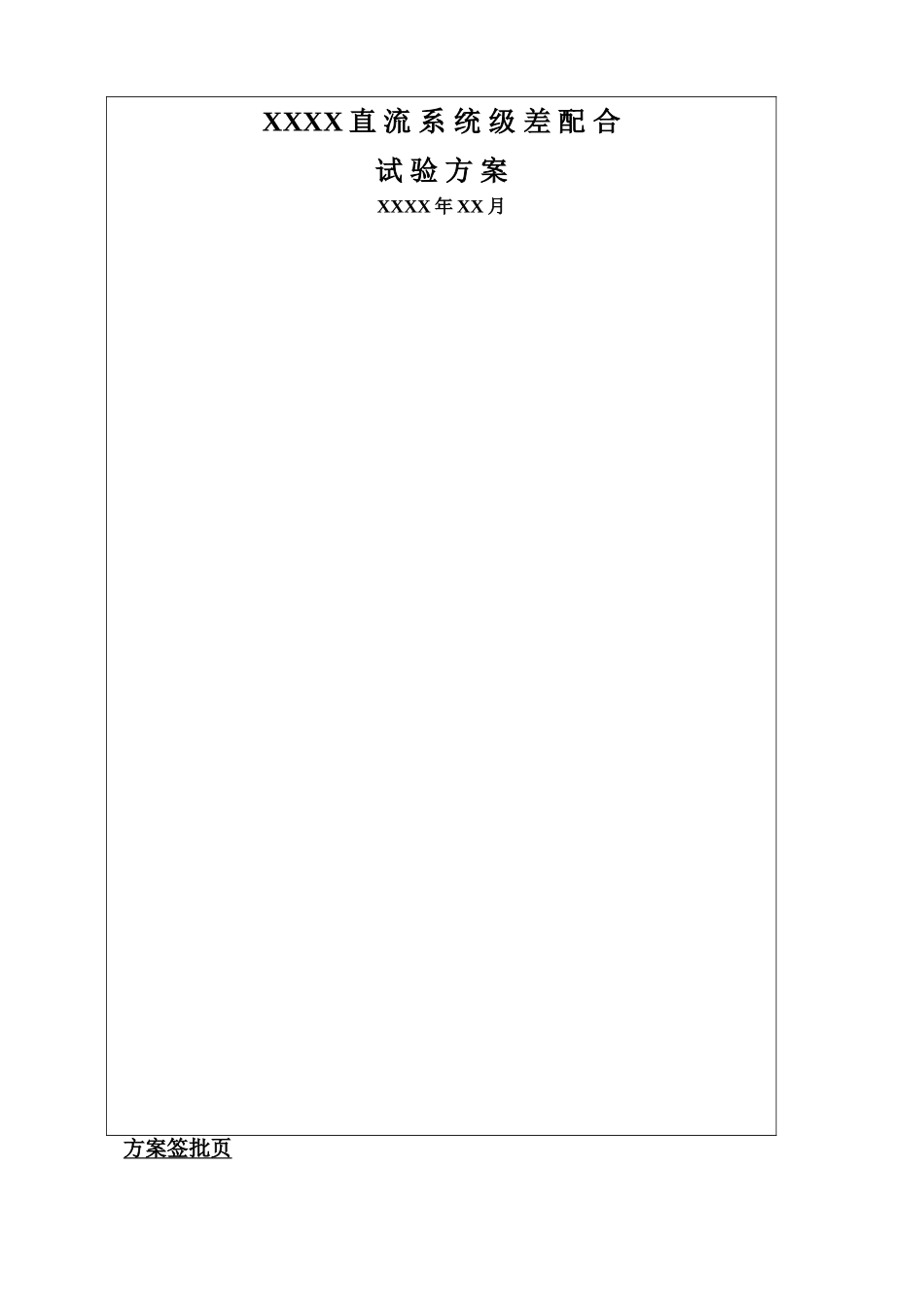

XXXX 直 流 系 统 级 差 配 合试 验 方 案XXXX 年 XX 月方案签批页委托方意见年 月 日批 准年 月 日审 核年 月 日编 写年 月 日安全技术、职业健康与环境因素交底记录序号: 编号:HBCKDZ/QR-090 项目名称直流级差配合试验委托方服务方河北创科电子科技有限公司项目负责人参加人员服务方:委托方:1、 安全内容:(1)危险点告知与控制① 试验前应退出本段直流电源系统所有负荷,关闭充电机,断开待测回路直流断路器,连接现场待测直流断路器与测试系统各部分。② 试验设备应放置在地面或平稳得台面上,并注意运行设备、测试设备及人身安全。③ 正常试验情况中下,待测回路断路器自动脱扣断开,控制装置也延时断开,如出现异常,应迅速按“急停”按钮,强制分段主回路。④ 试验过程中应注意直流开关就是否出现越级跳闸,并尽快处理。(2)安全措施告知① 测试对象处于停运状态,现场安全措施完整并有可靠得试验电源,试验方可进行。② 在室内配电装置中得某一间隔内工作时,应悬挂“在此工作”得标示牌,严防走错间隔。③ 接试验电源时,要确保试验现场所有试验电源接好后再合供电侧刀闸,严禁约时送电。④ 试验过程中应严防误碰带电运行设备,以免造成事故。2、 职业健康内容:现场若遇火灾或人身触电,按《公司重要危险源》应急预案处理。3、 环境因素内容:保持试验现场干净、不随意丢其废弃物、生活垃圾。记录人: 日期:1、试验目得依据国家及行业有关标准及电力企业有关规定得要求,对直流系统级差配合特性通过试验予以确定,验证直流系统各段直流负荷空气开关安秒特性、金属短路时开关脱扣后灭弧特性与上、下级各个开关级差配合就是否合理,以确保直流系统安全稳定运行。2.编制依据2、1《继电保护与安全自动装置技术规程》(GB/T 14285-2025)2、2《电力工程直流系统设计技术规程》(DL/T 5044-2025)2、3《直流电源系统技术监督规定》2、4《防止直流电源系统事故措施》2、5《国家电网公司直流电源系统运行法律规范》2、6《国家电网公司十八项电网重大反事故措施》3.组织措施为保证试验顺利进行,成立领导小组与试验小组。人员组成如下:1、试验领导小组组长:成员:2、现场试验专业组组长:成员:4.主要设备技术参数表 1:主要设备技术参数级别安装位置型号额定电流分断电流一级充电机输出开关QAS400/20400A---一级蓄电池输出开关QA400/20400A---一级母线联络开关QP400/22250A---一级蓄电池放电开关S262UC C63A63A---二级机组 6KV 配电室直...
