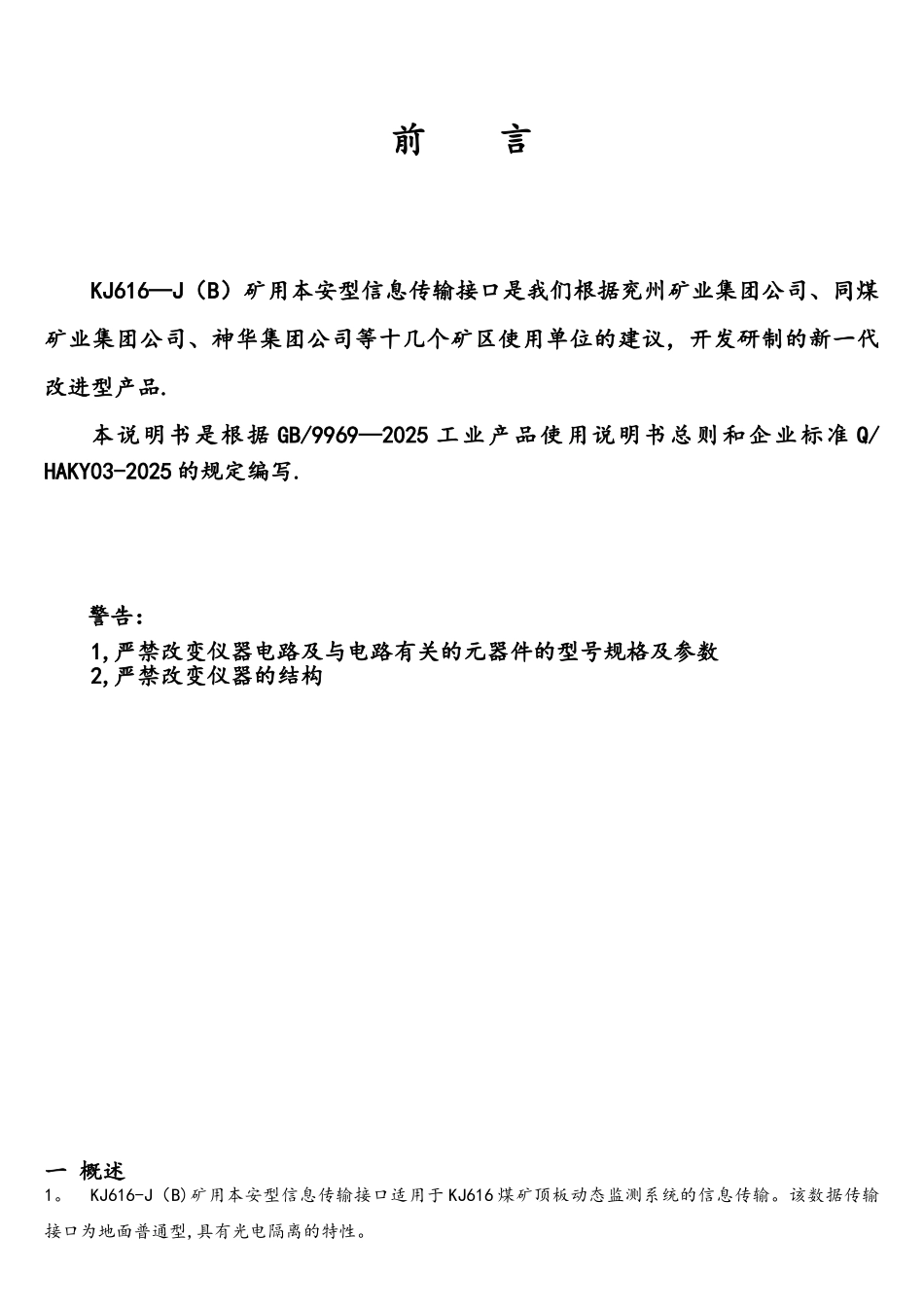

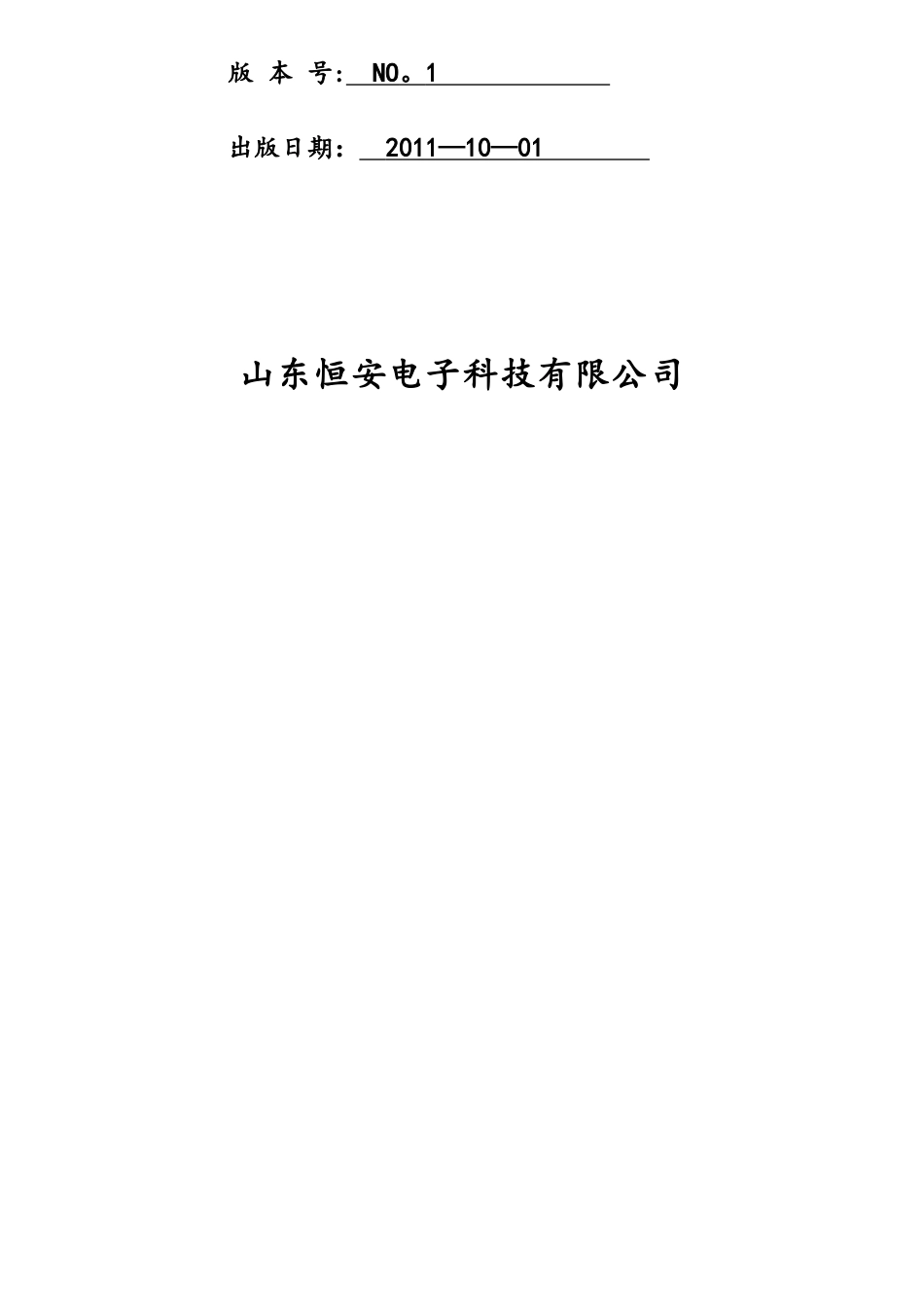

矿用本安型信息传输接口使 用 说 明 书 执行标准：GB/T9969—2025 GB3836—2025 Q/HAKY03—2025版 本 号: NO 。 1 出版日期： 2011—10—01 山东恒安电子科技有限公司前 言KJ616—J（B）矿用本安型信息传输接口是我们根据兖州矿业集团公司、同煤矿业集团公司、神华集团公司等十几个矿区使用单位的建议，开发研制的新一代改进型产品.本说明书是根据 GB/9969—2025 工业产品使用说明书总则和企业标准 Q/HAKY03-2025 的规定编写.警告： 1,严禁改变仪器电路及与电路有关的元器件的型号规格及参数 2,严禁改变仪器的结构一 概述1。 KJ616-J（B)矿用本安型信息传输接口适用于 KJ616 煤矿顶板动态监测系统的信息传输。该数据传输接口为地面普通型,具有光电隔离的特性。 数据传输接口通过电缆接收来自井下 KJ616-F 矿用数据传输分站输出的 RS485 信号，同时将接收到的RS485 信号转换为能够远距离传输的 CAN 数字信号，进行计算机信息处理。信号转换示意图见图 1。图 12。 可在下列环境条件下使用1) 温度:0℃～40℃2) 相对湿度：≤ 95％（25℃） 3） 大气压力：80 KPa~116KPa4) 使用环境：具有甲烷混合物及煤尘爆炸危险的煤矿井下；3. 防爆型式：矿用本质安全型，防爆标志：ExibI Mb4 性能指标4.1 工作电压：（18±0。5）V,工作电流：≤100mA4.2 B型传输接口与A型传输接口之间的通信a） 端口数量：1 路;b） 传输方式：CAN、半双工；c) 传输速率：4800bps;d） 传输信号工作电压峰值：≤12V。4.3 B 型传输接口与分站之间的通信 a) 传输方式：RS485, 半双工 b） 传输速率：4800bps c） 信号电压幅值：≤12V4。4 最大监控容量最大接入 4 台分站；4。5 最大传输距离 B 型传输接口与分站最大传输距离 1km；B 型传输接口与供电电源最大传输距离 5m；A 型传输接口与 B型传输接口之间最大传输距离 10km;(MHYVR1×4 单芯截面积 1.5m㎡电缆，电缆分布参数:分布电容: KJ22-J 数据输接口0.06μF/km；分布电感:0.8mH/km；直流电阻： 12。8Ω/km）。4。6 功能具有本安 RS485 信号与 CAN 信号互换的功能。 4.7 本安输出参数Ui：19VIi： 900mALi： 0mHCi: 1uF5. 外形尺寸及重量外形尺寸(长×宽×高）（mm）： 200×175×70重量：约 4.0Kg二 安装方式及步骤1. 连接电源及信号输入电缆将输出电压为 18V 电源接入本数据通讯接口的电源接口。剥开电缆外皮,压线在信号输入接线柱...
