碳纤维结构加固监理实施细则

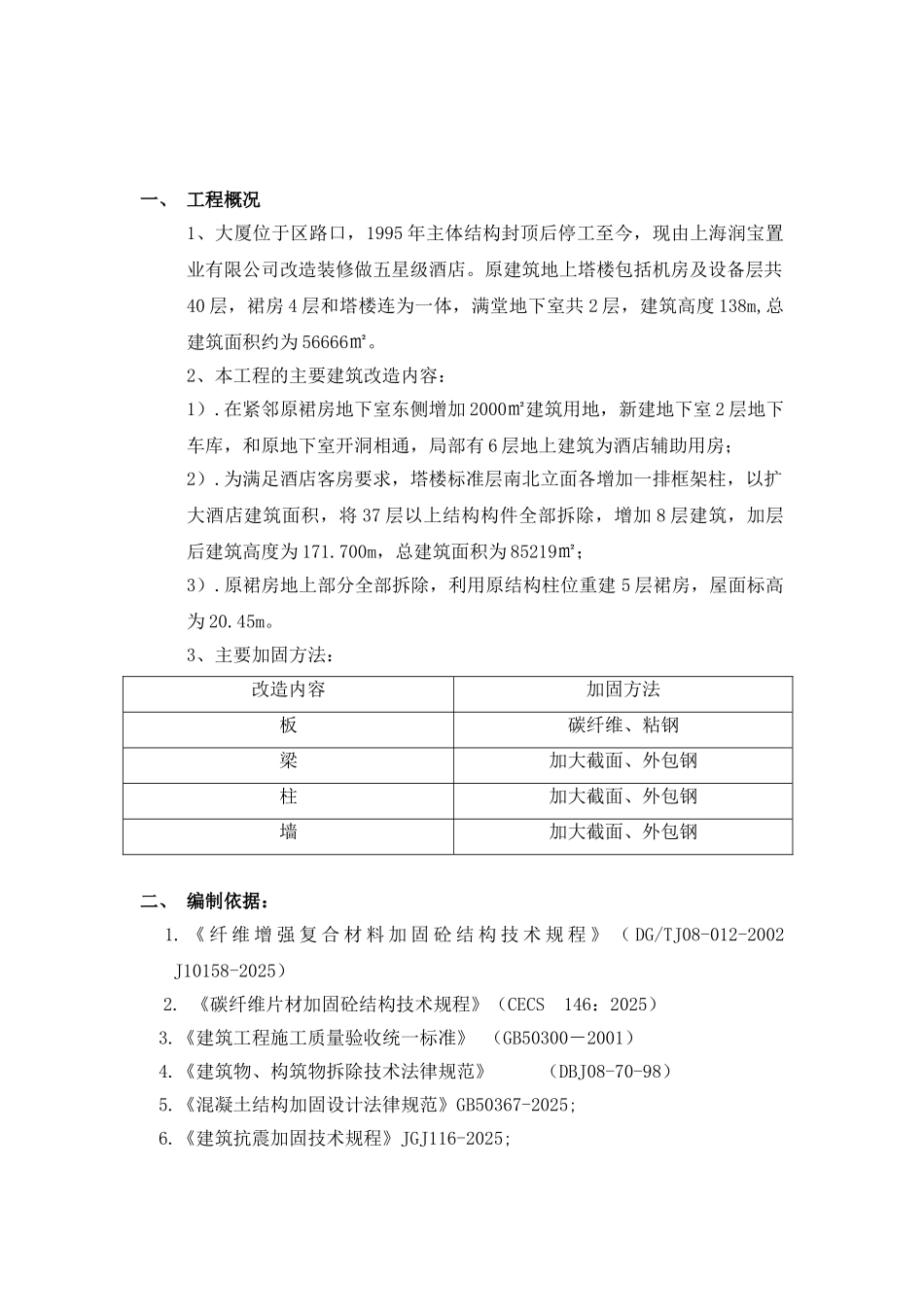

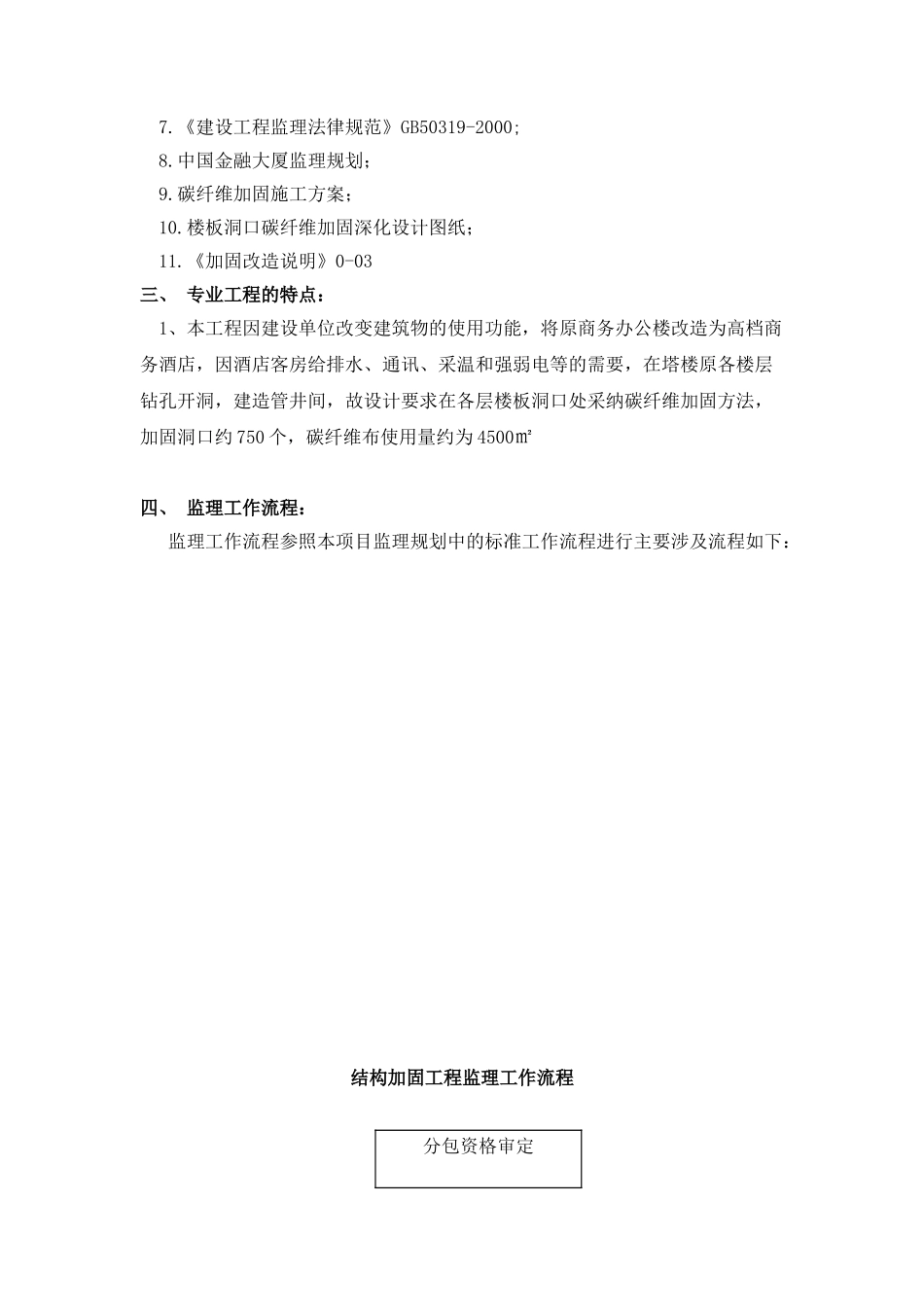

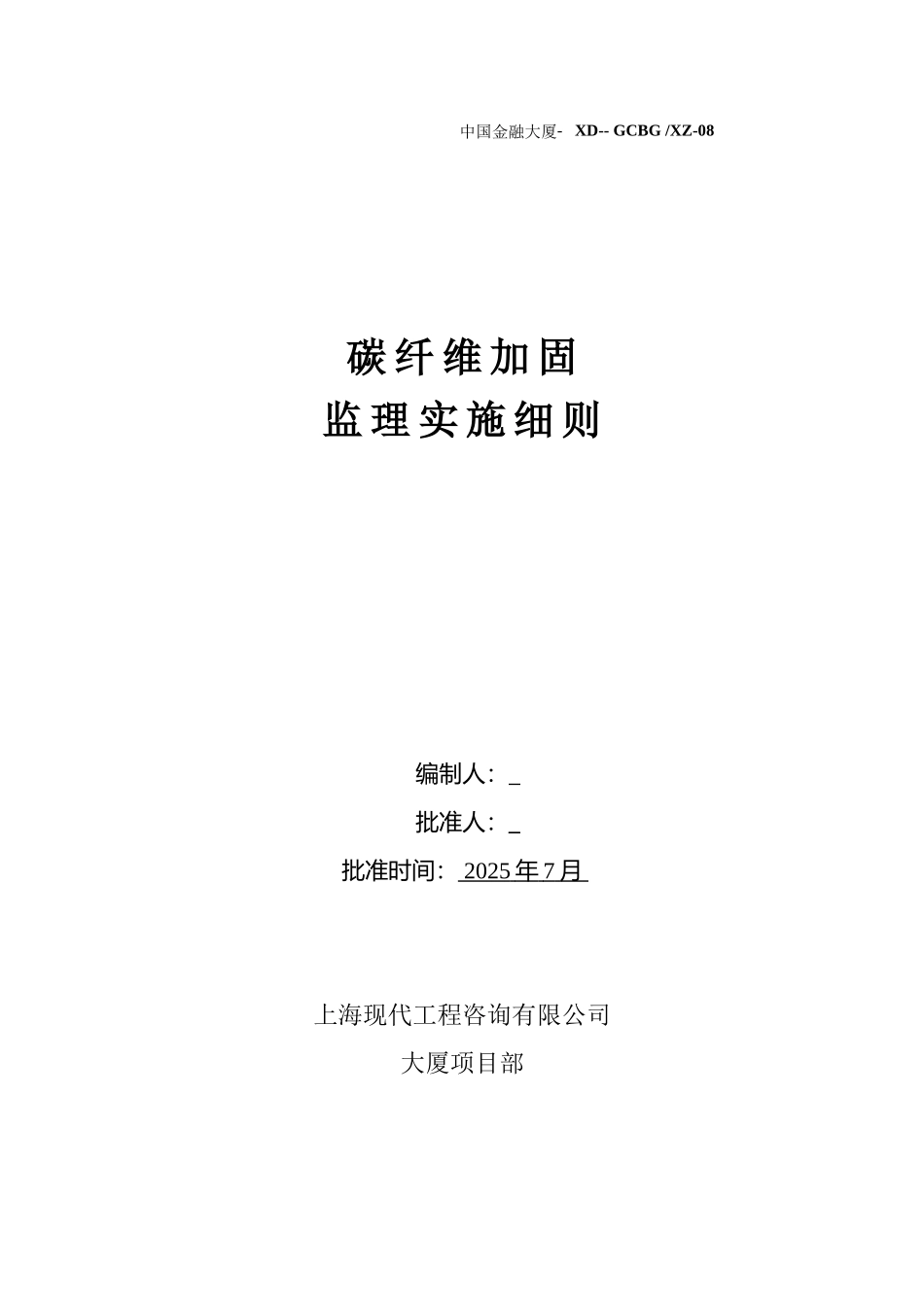

中国金融大厦- XD-- GCBG /XZ-08 碳 纤 维 加 固监 理 实 施 细 则 编制人： 批准人： 批准时间： 2025 年 7 月 上海现代工程咨询有限公司大厦项目部 一、 工程概况1、大厦位于区路口，1995 年主体结构封顶后停工至今，现由上海润宝置业有限公司改造装修做五星级酒店。原建筑地上塔楼包括机房及设备层共40 层，裙房 4 层和塔楼连为一体，满堂地下室共 2 层，建筑高度 138m,总建筑面积约为 56666㎡。2、本工程的主要建筑改造内容：1）.在紧邻原裙房地下室东侧增加 2000㎡建筑用地，新建地下室 2 层地下车库，和原地下室开洞相通，局部有 6 层地上建筑为酒店辅助用房；2）.为满足酒店客房要求，塔楼标准层南北立面各增加一排框架柱，以扩大酒店建筑面积，将 37 层以上结构构件全部拆除，增加 8 层建筑，加层后建筑高度为 171.700m，总建筑面积为 85219㎡；3）.原裙房地上部分全部拆除，利用原结构柱位重建 5 层裙房，屋面标高为 20.45m。3、主要加固方法：改造内容加固方法板碳纤维、粘钢梁加大截面、外包钢柱加大截面、外包钢墙加大截面、外包钢二、 编制依据：1. 《 纤 维 增 强 复 合 材 料 加 固 砼 结 构 技 术 规 程 》 （ DG/TJ08-012-2002 J10158-2025）2. 《碳纤维片材加固砼结构技术规程》（CECS 146：2025）3.《建筑工程施工质量验收统一标准》 （GB50300－2001）4.《建筑物、构筑物拆除技术法律规范》 （DBJ08-70-98）5.《混凝土结构加固设计法律规范》GB50367-2025;6.《建筑抗震加固技术规程》JGJ116-2025;7.《建设工程监理法律规范》GB50319-2000;8.中国金融大厦监理规划；9.碳纤维加固施工方案；10.楼板洞口碳纤维加固深化设计图纸；11.《加固改造说明》0-03三、 专业工程的特点： 1、本工程因建设单位改变建筑物的使用功能，将原商务办公楼改造为高档商务酒店，因酒店客房给排水、通讯、采温和强弱电等的需要，在塔楼原各楼层钻孔开洞，建造管井间，故设计要求在各层楼板洞口处采纳碳纤维加固方法，加固洞口约 750 个，碳纤维布使用量约为 4500㎡四、 监理工作流程：监理工作流程参照本项目监理规划中的标准工作流程进行主要涉及流程如下：结构加固工程监理工作流程分包资格审定开工五、 监理工作的控制要点及目标值：1.设计施工图必须盖有出图章和审核章的有效图纸为准。2.设计图纸应会审和设计交底，并有会议纪要。3.施工组织设计的有关内容（包...
