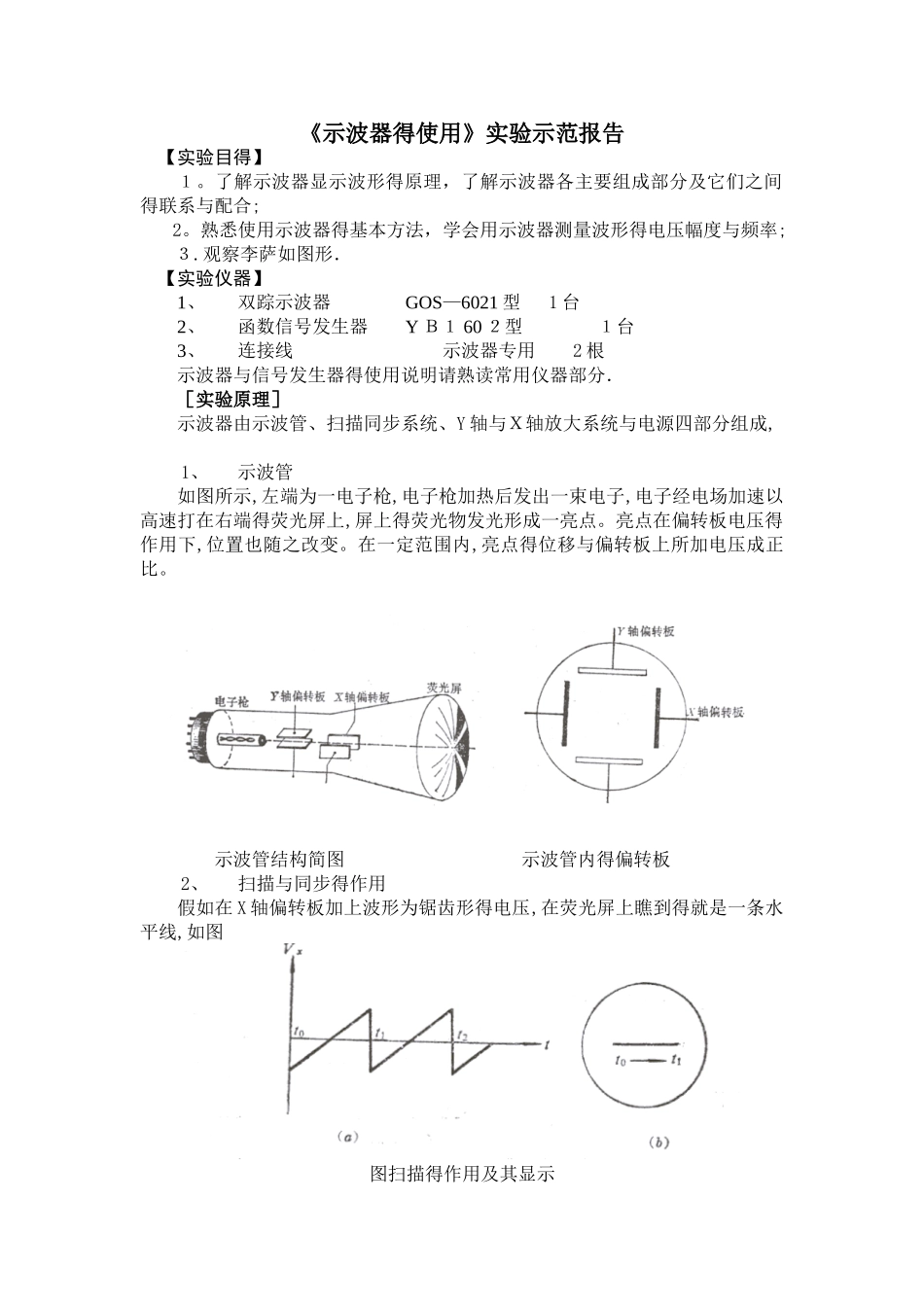

《示波器得使用》实验示范报告【实验目得】１。了解示波器显示波形得原理，了解示波器各主要组成部分及它们之间得联系与配合;2。熟悉使用示波器得基本方法，学会用示波器测量波形得电压幅度与频率;３.观察李萨如图形．【实验仪器】1、双踪示波器 GOS—6021 型 1 台2、函数信号发生器 Y Ｂ１ 60 ２型 １台3、连接线 示波器专用 2 根示波器与信号发生器得使用说明请熟读常用仪器部分．［实验原理］示波器由示波管、扫描同步系统、Y 轴与Ｘ轴放大系统与电源四部分组成, 1、示波管如图所示,左端为一电子枪,电子枪加热后发出一束电子,电子经电场加速以高速打在右端得荧光屏上,屏上得荧光物发光形成一亮点。亮点在偏转板电压得作用下,位置也随之改变。在一定范围内,亮点得位移与偏转板上所加电压成正比。 示波管结构简图 示波管内得偏转板2、扫描与同步得作用假如在 X 轴偏转板加上波形为锯齿形得电压,在荧光屏上瞧到得就是一条水平线,如图图扫描得作用及其显示假如在 Y 轴偏转板上加正弦电压,而Ｘ轴偏转板不加任何电压,则电子束得亮点在纵方向随时间作正弦式振荡，在横方向不动。我们瞧到得将就是一条垂直得亮线,如图 假如在Ｙ轴偏转板上加正弦电压，又在 X 轴偏转板上加锯齿形电压,则荧光屏上得亮点将同时进行方向互相垂直得两种位移,其合成原理如图所示,描出了正弦图形。假如正弦波与锯齿波得周期（频率)相同,这个正弦图形将稳定地停在荧光屏上。但假如正弦波与锯齿波得周期稍有不同,则第二次所描出得曲线将与第一次得曲线位置略微错开,在荧光屏上将瞧到不稳定得图形或不断地移动得图形,甚至很复杂得图形。由此可见：(1)要想瞧到 Y 轴偏转板电压得图形,必须加上 X 轴偏转板电压把它展开,这个过程称为扫描。假如要显示得波形不畸变,扫描必须就是线性得，即必须加锯齿波.（2）要使显示得波形稳定，Y 轴偏转板电压频率与Ｘ轴偏转板电压频率得比值必须就是整数，即: n=1，2,3， 示波器中得锯齿扫描电压得频率虽然可调,但要准确得满足上式，光靠人工调节还就是不够得,待测电压得频率越高,越难满足上述条件。为此，在示波器内部加装了自动频率跟踪得装置，称为“同步”.在人工调节到接近满足式频率整数倍时得条件下，再加入“同步"得作用,扫描电压得周期就能准确地等于待测电压周期得整数倍,从而获得稳定得波形。(１)假如 Y 轴加正弦电压,Ｘ轴也加正弦扫描电压,得出得图形将就是李萨如图形,如表所示。李萨如图形可以用来测...
