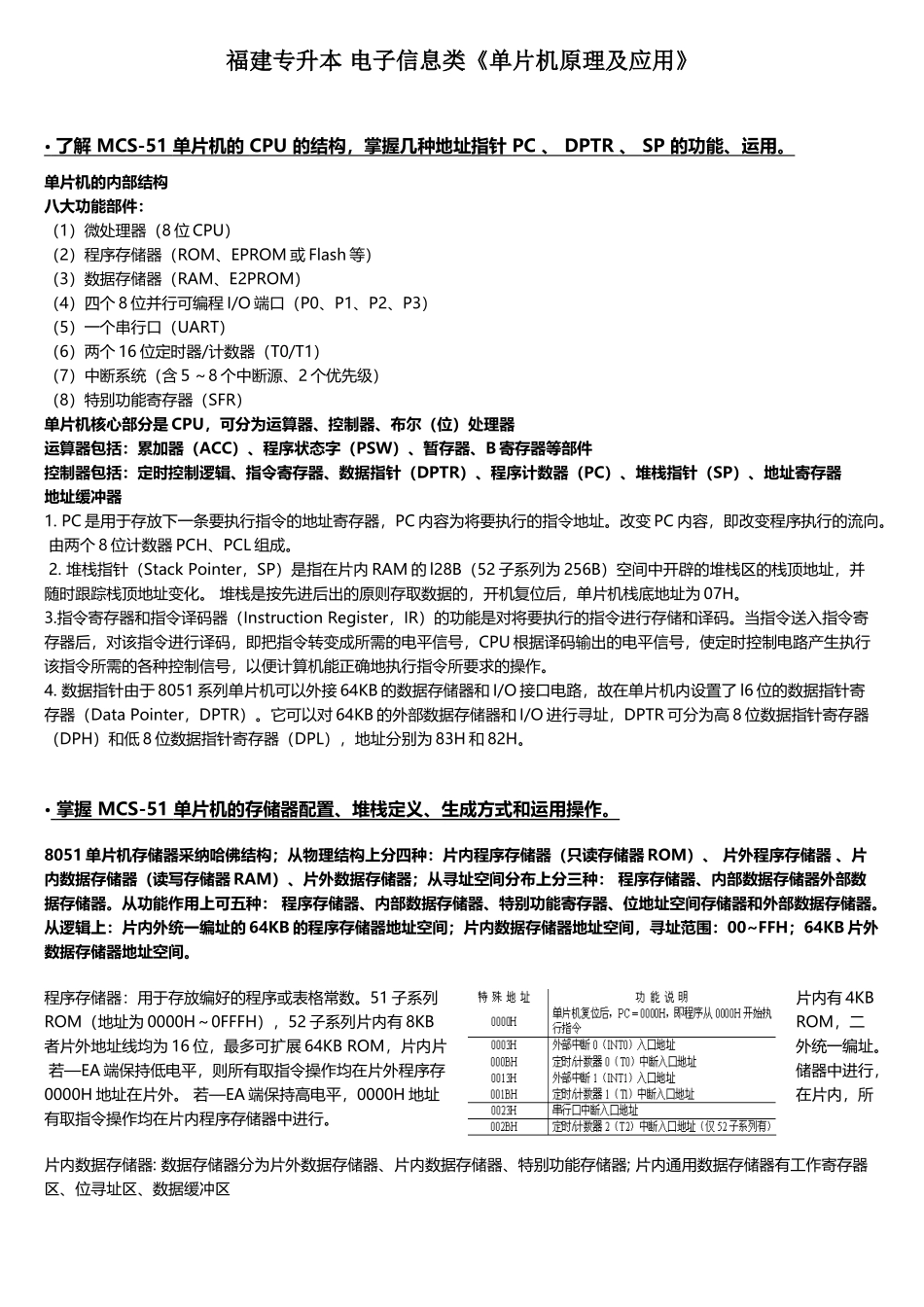

福建专升本电子信息类《单片机原理及应用》

福建专升本 电子信息类《单片机原理及应用》 • 了解 MCS-51 单片机的 CPU 的结构，掌握几种地址指针 PC 、 DPTR 、 SP 的功能、运用。 单片机的内部结构 八大功能部件：（1）微处理器（8 位 CPU）（2）程序存储器（ROM、EPROM 或 Flash 等）（3）数据存储器（RAM、E2PROM）（4）四个 8 位并行可编程 I/O 端口（P0、P1、P2、P3）（5）一个串行口（UART）（6）两个 16 位定时器/计数器（T0/T1）（7）中断系统（含５～8 个中断源、2 个优先级）（8）特别功能寄存器（SFR） 单片机核心部分是 CPU，可分为运算器、控制器、布尔（位）处理器运算器包括：累加器（ACC）、程序状态字（PSW）、暂存器、B 寄存器等部件控制器包括：定时控制逻辑、指令寄存器、数据指针（DPTR）、程序计数器（PC）、堆栈指针（SP）、地址寄存器地址缓冲器1. PC 是用于存放下一条要执行指令的地址寄存器，PC 内容为将要执行的指令地址。改变 PC 内容，即改变程序执行的流向。 由两个 8 位计数器 PCH、PCL 组成。 2. 堆栈指针（Stack Pointer，SP）是指在片内 RAM 的 l28B（52 子系列为 256B）空间中开辟的堆栈区的栈顶地址，并随时跟踪栈顶地址变化。 堆栈是按先进后出的原则存取数据的，开机复位后，单片机栈底地址为 07H。 3.指令寄存器和指令译码器（Instruction Register，IR）的功能是对将要执行的指令进行存储和译码。当指令送入指令寄存器后，对该指令进行译码，即把指令转变成所需的电平信号，CPU 根据译码输出的电平信号，使定时控制电路产生执行该指令所需的各种控制信号，以便计算机能正确地执行指令所要求的操作。 4. 数据指针由于 8051 系列单片机可以外接 64KB 的数据存储器和 I/O 接口电路，故在单片机内设置了 l6 位的数据指针寄存器（Data Pointer，DPTR）。它可以对 64KB 的外部数据存储器和 I/O 进行寻址，DPTR 可分为高 8 位数据指针寄存器（DPH）和低 8 位数据指针寄存器（DPL），地址分别为 83H 和 82H。 • 掌握 MCS-51 单片机的存储器配置、堆栈定义、生成方式和运用操作。 8051 单片机存储器采纳哈佛结构；从物理结构上分四种：片内程序存储器（只读存储器 ROM）、 片外程序存储器 、片内数据存储器（读写存储器 RAM）、片外数据存储器；从寻址空间分布上分三种： 程序存储器、内部数据存储器外部数据存储器。从功能作用上可五种： 程序存储器、内部数据...
