移动大数据项目-LTE-XDR接口文档

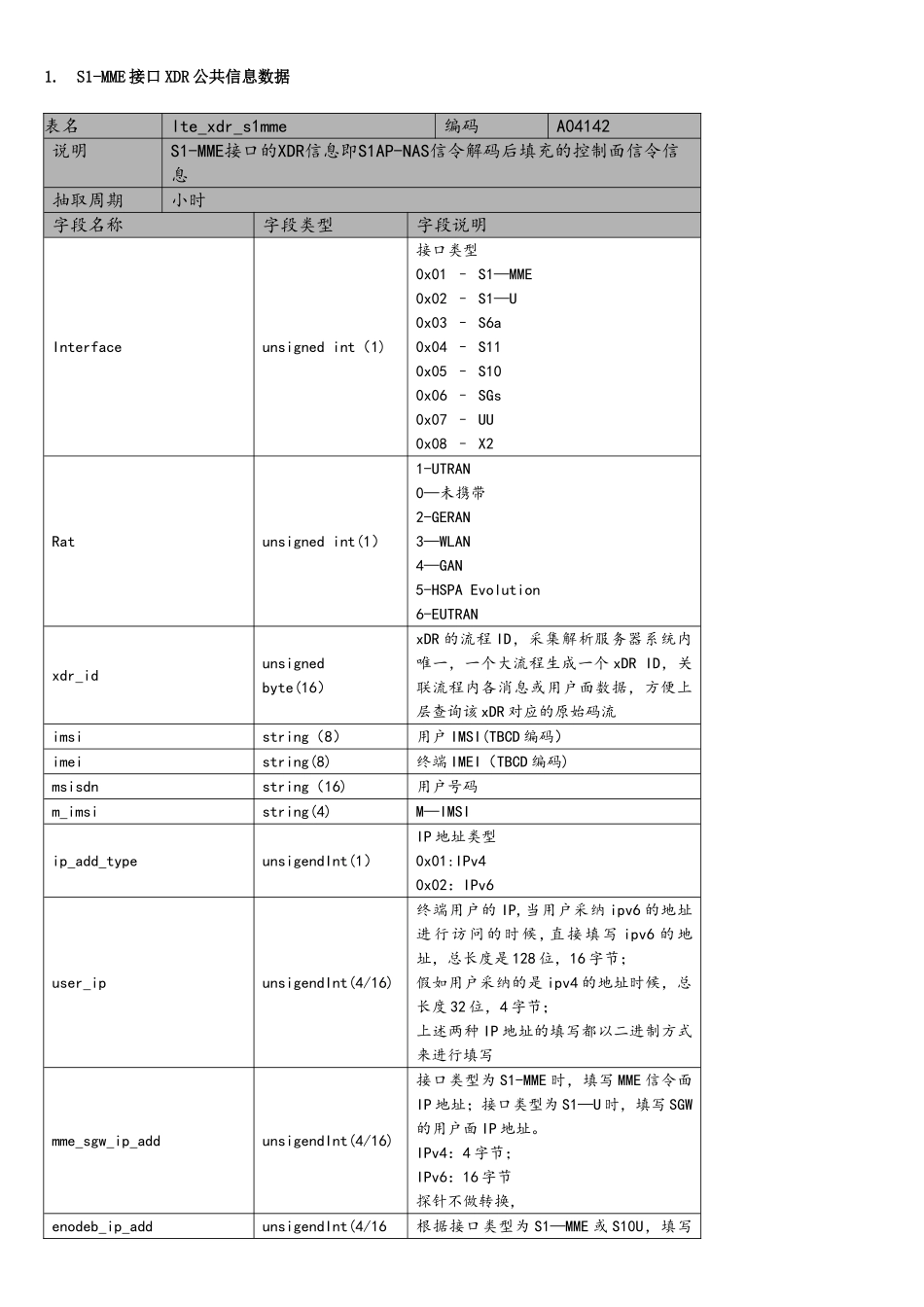

1.S1-MME 接口 XDR 公共信息数据表名lte_xdr_s1mme编码A04142说明S1-MME接口的XDR信息即S1AP-NAS信令解码后填充的控制面信令信息抽取周期小时字段名称字段类型字段说明Interfaceunsigned int（1)接口类型0x01 – S1—MME0x02 – S1—U0x03 – S6a0x04 – S110x05 – S100x06 – SGs0x07 – UU0x08 – X2Ratunsigned int(1）1-UTRAN0—未携带2-GERAN3—WLAN4—GAN5-HSPA Evolution6-EUTRAN xdr_idunsigned byte(16）xDR 的流程 ID，采集解析服务器系统内唯一，一个大流程生成一个 xDR ID，关联流程内各消息或用户面数据，方便上层查询该 xDR 对应的原始码流imsistring（8）用户 IMSI(TBCD 编码）imeistring(8)终端 IMEI（TBCD 编码)msisdnstring（16)用户号码m_imsistring(4)M—IMSIip_add_typeunsigendInt(1）IP 地址类型0x01:IPv40x02：IPv6user_ipunsigendInt(4/16)终端用户的 IP,当用户采纳 ipv6 的地址进行访问的时候 ,直接填写 ipv6 的地址，总长度是 128 位，16 字节；假如用户采纳的是 ipv4 的地址时候，总长度 32 位，4 字节； 上述两种 IP 地址的填写都以二进制方式来进行填写mme_sgw_ip_addunsigendInt(4/16)接口类型为 S1-MME 时，填写 MME 信令面IP 地址；接口类型为 S1—U 时，填写 SGW的用户面 IP 地址。IPv4：4 字节；IPv6：16 字节探针不做转换，enodeb_ip_addunsigendInt(4/16根据接口类型为 S1—MME 或 S10U，填写）eNodeB 信令面或用户面 IP 地址:IPv4：4 字节；IPv6:16 字节mme_sgw_protunsigned byte(2)MME 或 SGW 端口，与 MME/SGW IP Add 对应enodeb_protunsigned byte（2）ENODEB 端口Tacint(2)TACeciint（4)ECIold_tacint(2）OLD_TAC，只在切换过程填写old_eciint（4）OLD_ECI,只在切换过程填写apnString(32)APNflow_typeunsigned byte（2)流程类型编码,具体取值如下：1、Attach2、Sevice Request3、Paging4、TAU5、Detach6、PDN connectivity7、PDN disconnection；8、EPS bearer resource allocation;9、EPS bearer resource modify；10、EPS bearer context deactivation；11、EPS bearer context modification；12 、 Dedicated EPS bearer context activation；13、X2 切换;14、S1 切出；15、S1 切入；16、UE Context Release；17、E—RAB Release18、RESET19、ERROR INDICATION20、S1 SETUP RE...
