立体车库分类及工作原理

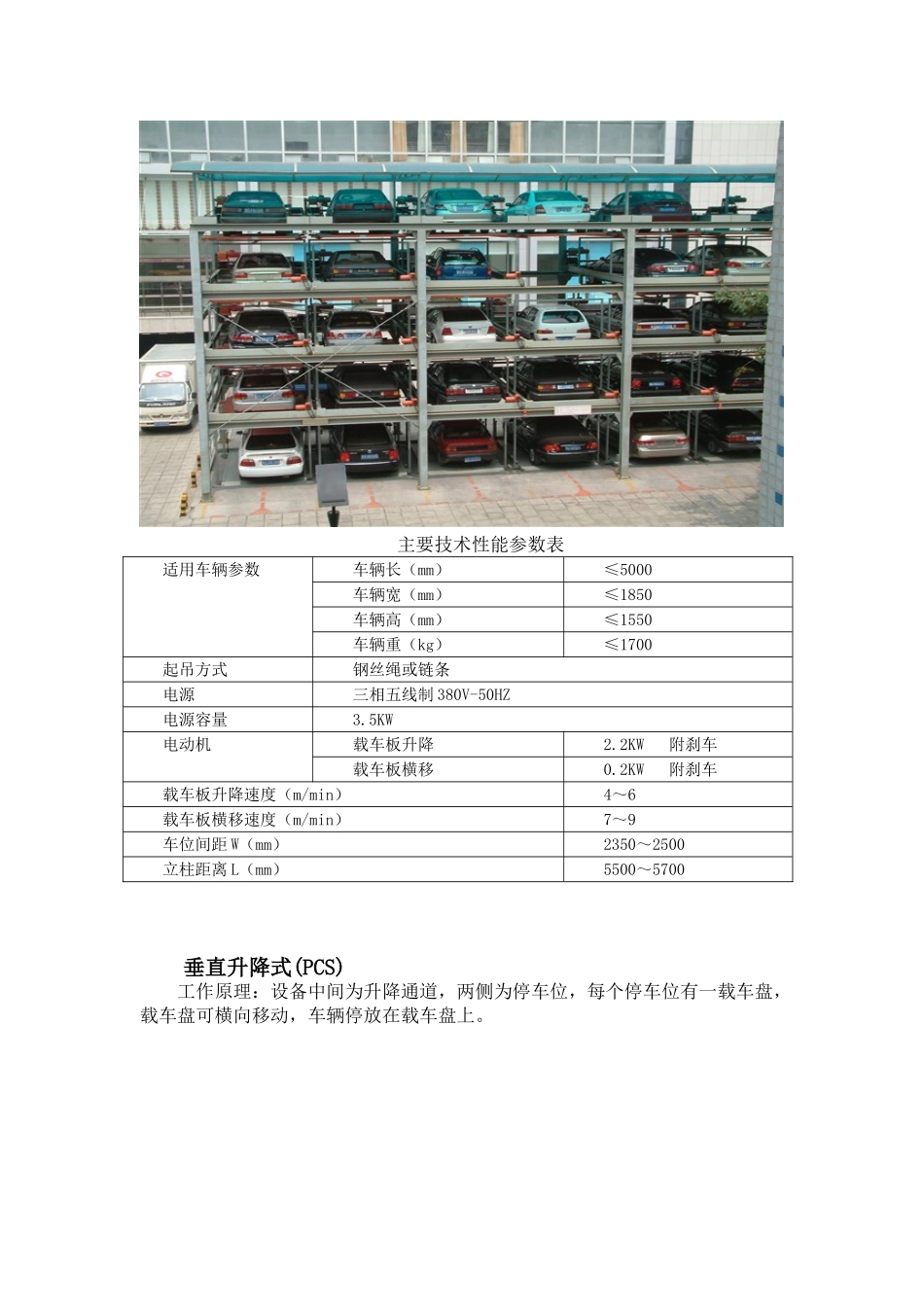

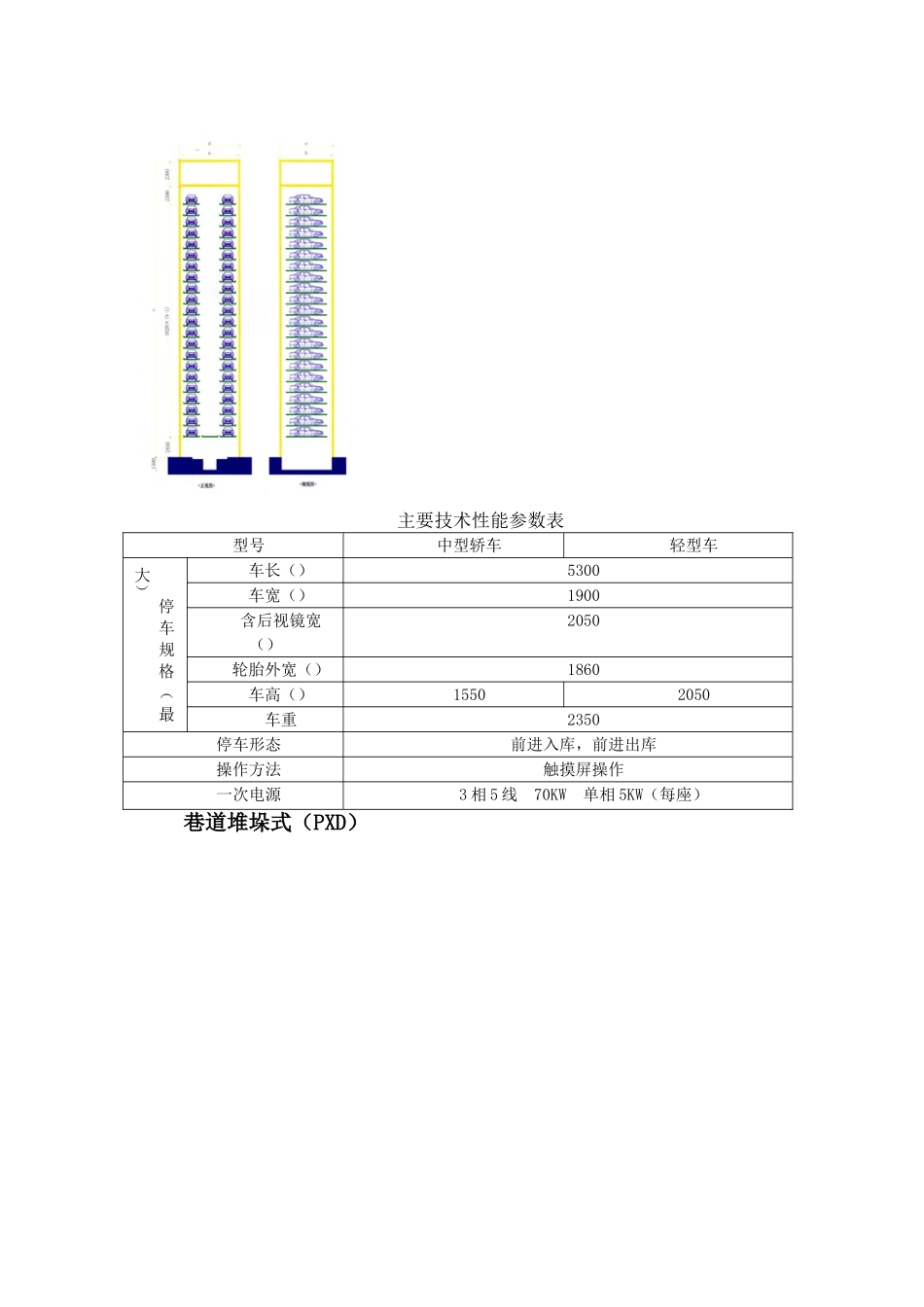

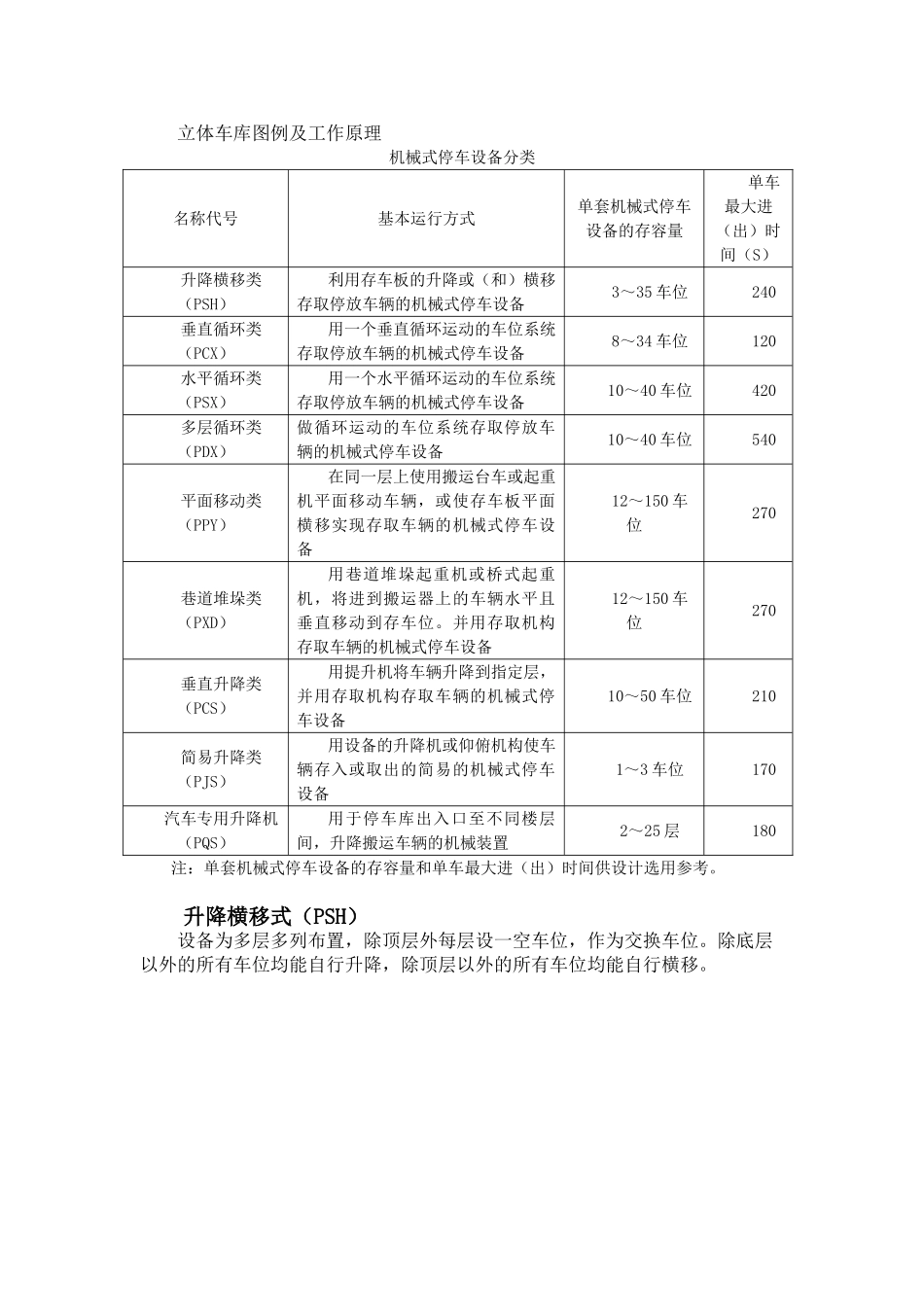

立体车库图例及工作原理机械式停车设备分类名称代号基本运行方式单套机械式停车设备的存容量单车最大进（出）时间（S）升降横移类（PSH）利用存车板的升降或（和）横移存取停放车辆的机械式停车设备3～35 车位240垂直循环类（PCX）用一个垂直循环运动的车位系统存取停放车辆的机械式停车设备8～34 车位120水平循环类（PSX）用一个水平循环运动的车位系统存取停放车辆的机械式停车设备10～40 车位420多层循环类（PDX）做循环运动的车位系统存取停放车辆的机械式停车设备10～40 车位540平面移动类（PPY）在同一层上使用搬运台车或起重机平面移动车辆，或使存车板平面横移实现存取车辆的机械式停车设备12～150 车位270巷道堆垛类（PXD）用巷道堆垛起重机或桥式起重机，将进到搬运器上的车辆水平且垂直移动到存车位。并用存取机构存取车辆的机械式停车设备12～150 车位270垂直升降类（PCS）用提升机将车辆升降到指定层，并用存取机构存取车辆的机械式停车设备10～50 车位210简易升降类（PJS）用设备的升降机或仰俯机构使车辆存入或取出的简易的机械式停车设备1～3 车位170汽车专用升降机（PQS）用于停车库出入口至不同楼层间，升降搬运车辆的机械装置2～25 层180注：单套机械式停车设备的存容量和单车最大进（出）时间供设计选用参考。升降横移式（PSH）设备为多层多列布置，除顶层外每层设一空车位，作为交换车位。除底层以外的所有车位均能自行升降，除顶层以外的所有车位均能自行横移。主要技术性能参数表适用车辆参数车辆长（mm）≤5000车辆宽（mm）≤1850车辆高（mm）≤1550车辆重（kg）≤1700起吊方式钢丝绳或链条电源三相五线制 380V-50HZ电源容量3.5KW电动机载车板升降2.2KW 附刹车载车板横移0.2KW 附刹车载车板升降速度（m/min）4～6载车板横移速度（m/min）7～9车位间距 W（mm）2350～2500立柱距离 L（mm）5500～5700垂直升降式(PCS)工作原理：设备中间为升降通道，两侧为停车位，每个停车位有一载车盘，载车盘可横向移动，车辆停放在载车盘上。主要技术性能参数表型号中型轿车轻型车停车规格（最大）车长（）5300车宽（）1900含后视镜宽（）2050轮胎外宽（）1860车高（）15502050车重2350停车形态前进入库，前进出库操作方法触摸屏操作一次电源3 相 5 线 70KW 单相 5KW（每座）巷道堆垛式（PXD）主要技术性能参数表停车规格车辆长（mm）≤5000车辆宽（mm）≤1850车辆高（mm）≤1550车辆重（kg）≤1700行走电机功率4KW横...
