第1讲煤矿供电系统

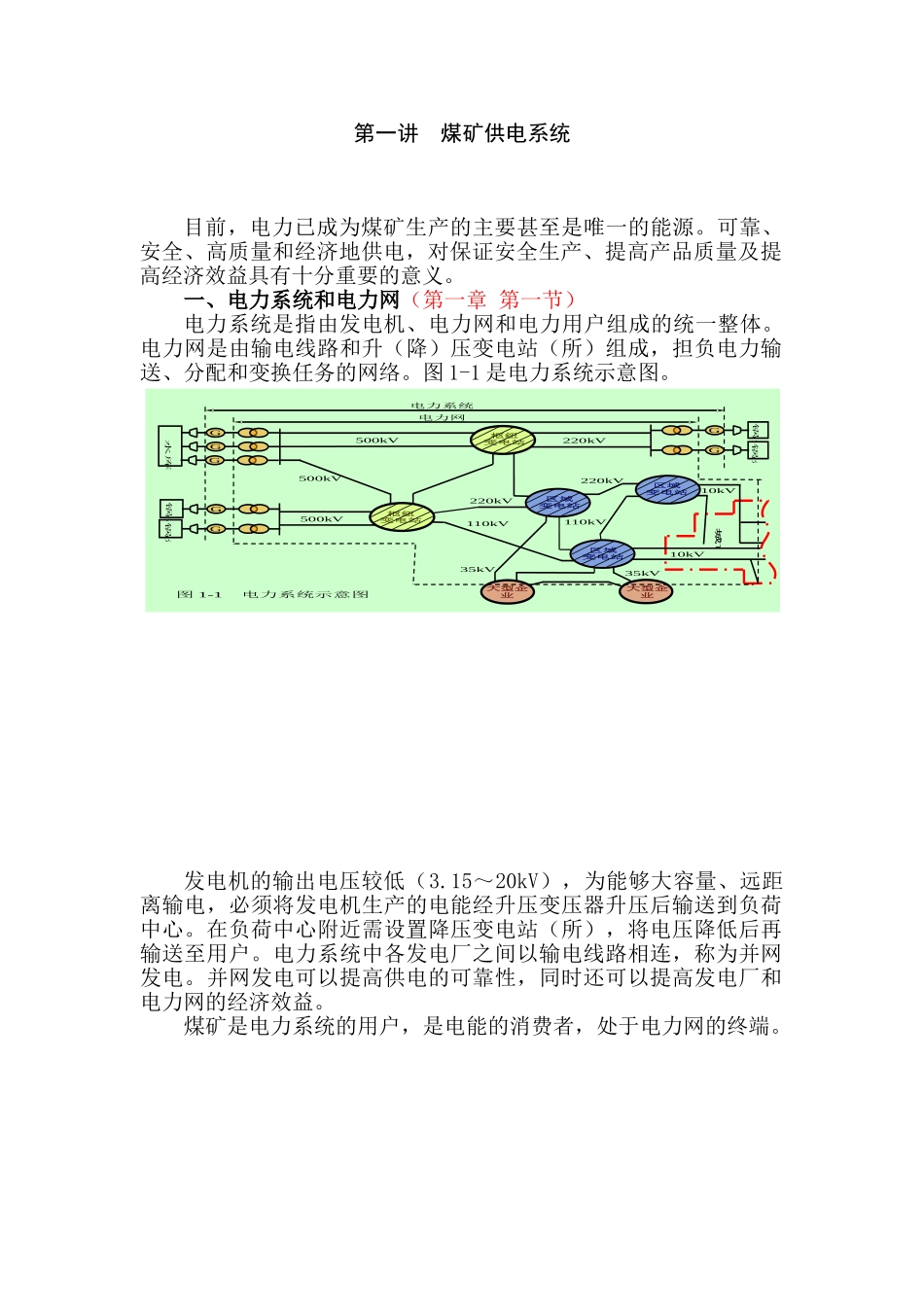

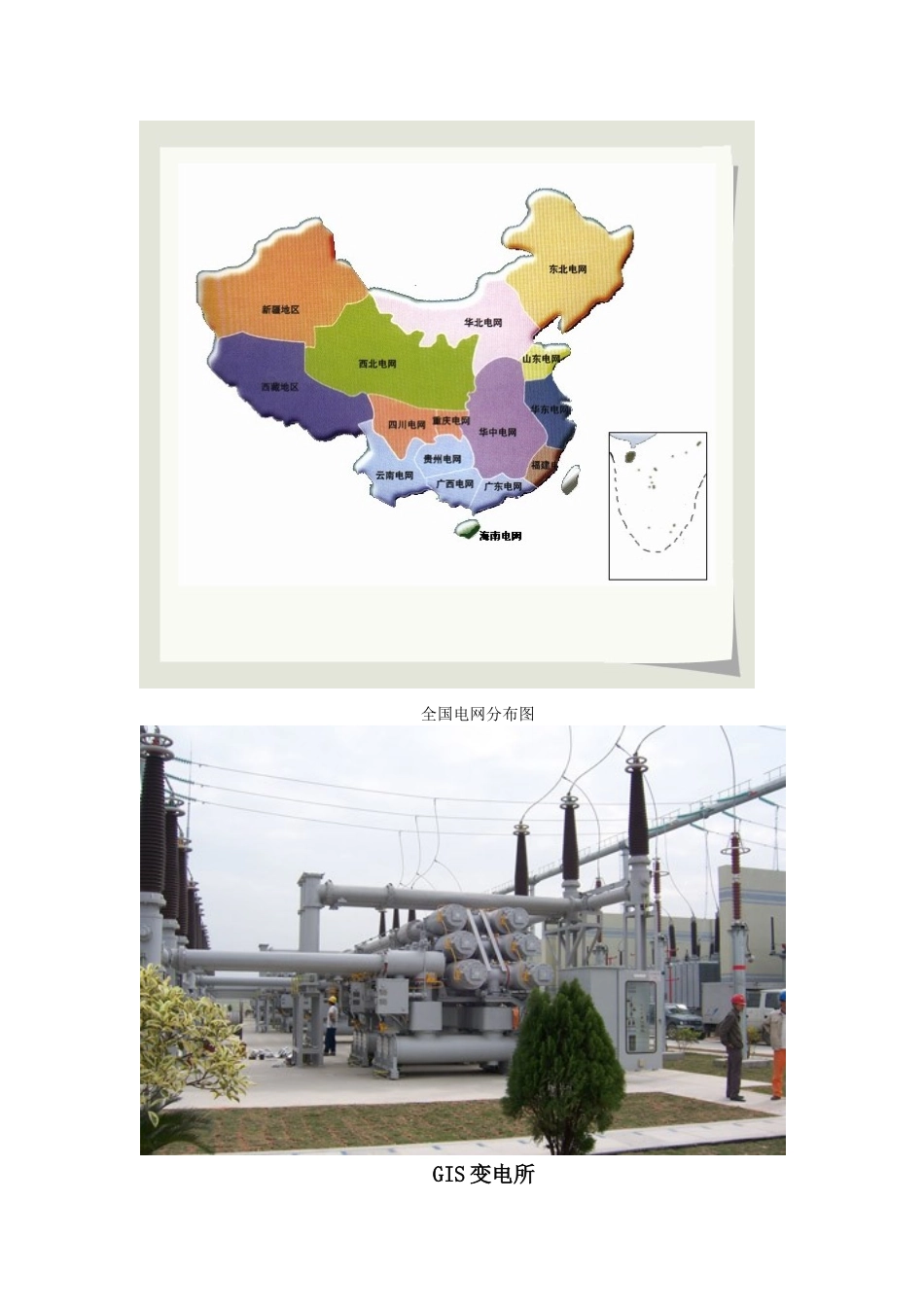

第一讲 煤矿供电系统目前，电力已成为煤矿生产的主要甚至是唯一的能源。可靠、安全、高质量和经济地供电，对保证安全生产、提高产品质量及提高经济效益具有十分重要的意义。一、电力系统和电力网（第一章 第一节）电力系统是指由发电机、电力网和电力用户组成的统一整体。电力网是由输电线路和升（降）压变电站（所）组成，担负电力输送、分配和变换任务的网络。图 1-1 是电力系统示意图。 大型企业 大型企业 枢纽 变电站 水库 枢纽 变电站 锅炉 锅炉 500kV 锅炉 锅炉 G G G G G G G 区域 变电站 区域 变电站 城市 500kV 220kV 500kV 220kV 110kV 35kV 区域 变电站 10kV 10kV 35kV 110kV 图 1-1 电力系统示意图 电力网 电力系统 220kV 发电机的输出电压较低（3.15～20kV），为能够大容量、远距离输电，必须将发电机生产的电能经升压变压器升压后输送到负荷中心。在负荷中心附近需设置降压变电站（所），将电压降低后再输送至用户。电力系统中各发电厂之间以输电线路相连，称为并网发电。并网发电可以提高供电的可靠性，同时还可以提高发电厂和电力网的经济效益。煤矿是电力系统的用户，是电能的消费者，处于电力网的终端。全国电网分布图GIS 变电所二、煤矿电源煤矿企业的电源一般来自电力网，煤矿都设有企业总变电所来接受电能。其受电电压为 6～110kV，煤矿企业总变电所必须至少有两个独立电源。通常两个电源来自电网的两个区域变电所，也可以来自一个区域变电所的不同的母线；也可采纳环形供电网络。变电站(所)图1-2 放射式图1-3 环式图1-4 干线式用户1用户2用户3用户1用户2用户1用户2变电站(所)变电站(所)变电站(所)图1-2 放射式图1-3 环式图1-4 干线式用户1用户2用户3用户1用户2用户1用户2变电站(所)变电站(所)图 1-2 中，用户 1 由一个变电所单回路供电，可靠性不好；用户 3 由一个变电站（所）双回路供电，可靠性较高；用户 2 由电网的两个变电站（所）供电，可靠性最高。环式如图 l-3 所示。环式适用于向两个彼此之间相距较近，而离电源都较远，负荷容量相差不太大，且对供电可靠性要求较高的用户供电。适用于一级负荷或重要的二级负荷。干线式如图 1-4 所示。其特点是：多用户共用一条输电线路，节约供电设备，造价较低，但可靠性差，容易因一个用户故障引起多个用户停电。干线式一般用于二、三级负荷供电。三、额定电压等级为了便于电网的运行管理和电气设备生产的...
