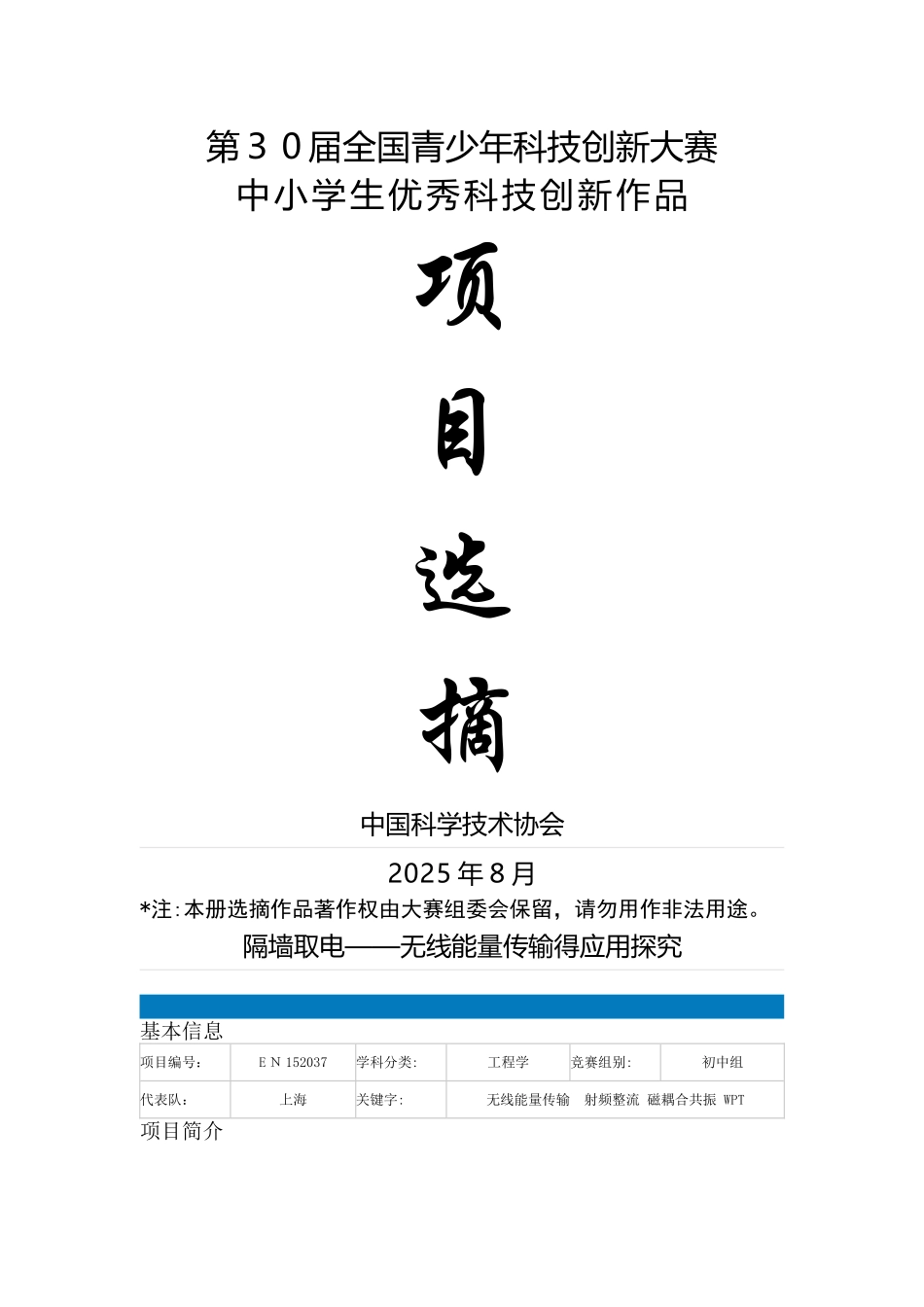

第３ 0 届全国青少年科技创新大赛中小学生优秀科技创新作品项目选摘中国科学技术协会2025 年８月*注:本册选摘作品著作权由大赛组委会保留，请勿用作非法用途。隔墙取电——无线能量传输得应用探究基本信息项目编号：E Ｎ 152037学科分类:工程学竞赛组别:初中组代表队：上海关键字:无线能量传输 射频整流 磁耦合共振 WPT项目简介本项目设计并实现了一种体积小、有用性强得无线能量传输装置,能够使电能穿过墙体给另一侧电器提供电能,并讨论了一些关键参数对无线能量传输特性得影响。日常生活中,给墙体得另一侧电器供电,要穿过窗户或大门拉很长得电线,既不方便,又有隐患。本项目要设计一种装置,使电能穿过墙体给另一侧电器提供电能，解决生活中用电不方便得问题。 本项目经过调研、结构设计、材料得采购、谐振器得反复制作、射频功率得比对测量、负载对传输效率以及调谐范围得讨论以及射频整流得实现等多个讨论环节，实现了无线能量传输并得到了有参考价值得结论。本项目应用了磁耦合共振得能量无线传输原理,通过发送与接受谐振器得共振完成了非辐射电磁场得能量传输。在测量射频功率时，应用了电能与热能相互转换得原理,并使用变量控制法保证测量精度。 本项目有三个创新点：①探究并实现了一种新得谐振器布局，突破了传统装置中四线圈结构,整个系统只用两个线圈,使整个装置具有体积小、容易安装、便于携带等优点。②本项目设计了一套射频功率测量方案，利用常用仪器完成了对射频功率得测量,并对不同阻抗负载进行了射频功率测量,解决了传统射频功率计只能等效为５ 0Ω 负载进行测量，而不能测量其她阻抗负载功率得问题。并探讨了负载阻抗对传输效率、共振调谐范围得影响等问题。③本项目对接收到得射频进行了整流,通过将检波二极管合理排布实现了较大功率得射频整流。 现有见诸报道得磁耦合共振系统就是由发射线圈、两个共振线圈以及接收线圈共四个线圈构成。至今未见整个系统只有两个线圈得报道。也未见负载阻值影响传输效率得实验结果得报道。本项目用廉价常用得检波二极管实现射频整流得方法也未见报道。 完善该项目得设想:一、改善线圈形状,找到最优参数。二、讨论一对多得无线能量传输可行性及特点。三、使用逆变器将直流电逆变为 AC 220V,以增加应用范围。“互联网+”健身竞技系统－基于穿戴式体感得街景漫游设计基本信息项目编号:EN153 ０ 97学科分类:工程学竞赛组别:高中组代表队:福建关键字:穿戴式体感 健身 互联竞技 ...
