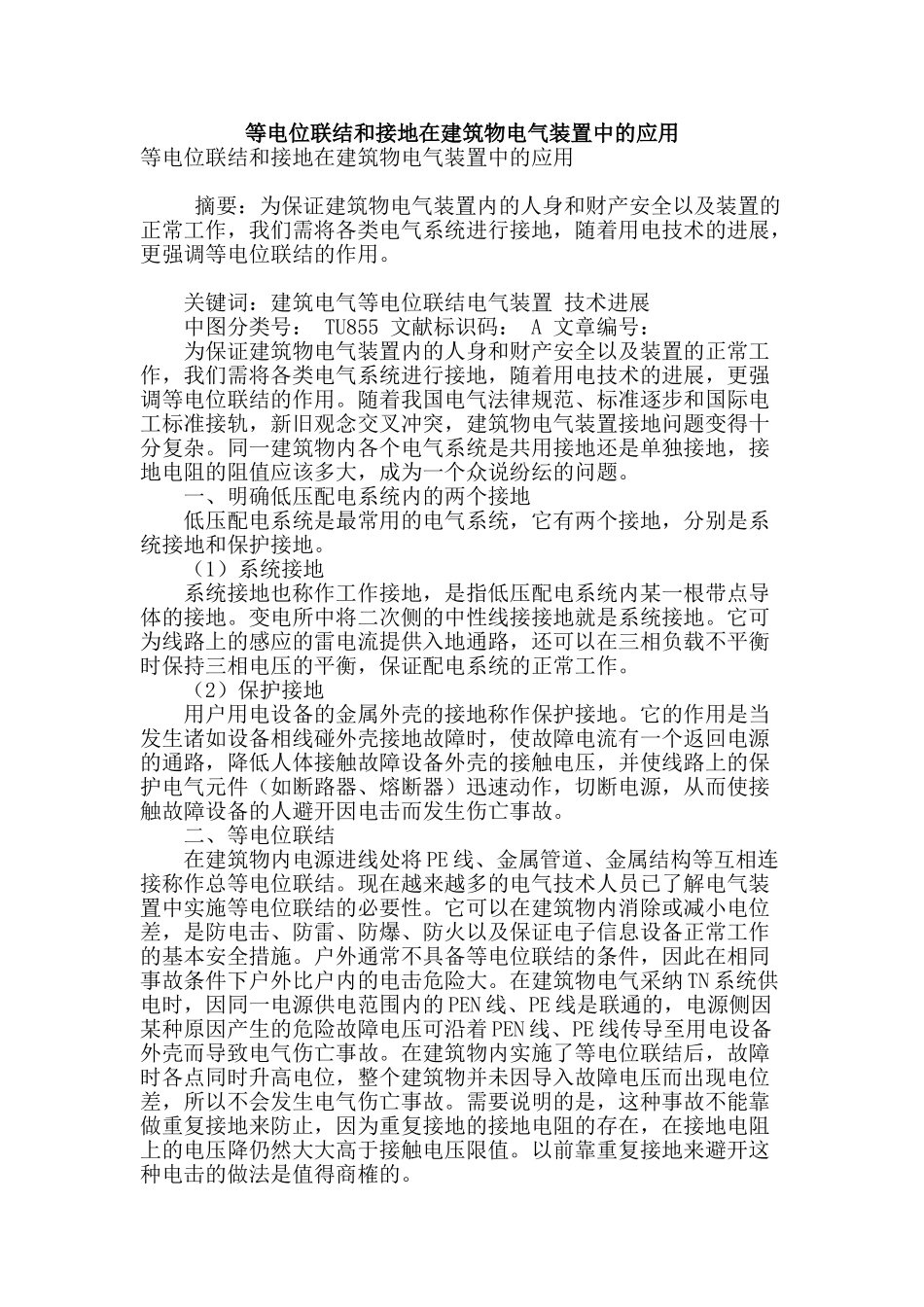

等电位联结和接地在建筑物电气装置中的应用等电位联结和接地在建筑物电气装置中的应用 摘要：为保证建筑物电气装置内的人身和财产安全以及装置的正常工作，我们需将各类电气系统进行接地，随着用电技术的进展，更强调等电位联结的作用。 关键词：建筑电气等电位联结电气装置 技术进展 中图分类号： TU855 文献标识码： A 文章编号： 为保证建筑物电气装置内的人身和财产安全以及装置的正常工作，我们需将各类电气系统进行接地，随着用电技术的进展，更强调等电位联结的作用。随着我国电气法律规范、标准逐步和国际电工标准接轨，新旧观念交叉冲突，建筑物电气装置接地问题变得十分复杂。同一建筑物内各个电气系统是共用接地还是单独接地，接地电阻的阻值应该多大，成为一个众说纷纭的问题。 一、明确低压配电系统内的两个接地 低压配电系统是最常用的电气系统，它有两个接地，分别是系统接地和保护接地。 （1）系统接地 系统接地也称作工作接地，是指低压配电系统内某一根带点导体的接地。变电所中将二次侧的中性线接接地就是系统接地。它可为线路上的感应的雷电流提供入地通路，还可以在三相负载不平衡时保持三相电压的平衡，保证配电系统的正常工作。 （2）保护接地 用户用电设备的金属外壳的接地称作保护接地。它的作用是当发生诸如设备相线碰外壳接地故障时，使故障电流有一个返回电源的通路，降低人体接触故障设备外壳的接触电压，并使线路上的保护电气元件（如断路器、熔断器）迅速动作，切断电源，从而使接触故障设备的人避开因电击而发生伤亡事故。 二、等电位联结 在建筑物内电源进线处将 PE 线、金属管道、金属结构等互相连接称作总等电位联结。现在越来越多的电气技术人员已了解电气装置中实施等电位联结的必要性。它可以在建筑物内消除或减小电位差，是防电击、防雷、防爆、防火以及保证电子信息设备正常工作的基本安全措施。户外通常不具备等电位联结的条件，因此在相同事故条件下户外比户内的电击危险大。在建筑物电气采纳 TN 系统供电时，因同一电源供电范围内的 PEN 线、PE 线是联通的，电源侧因某种原因产生的危险故障电压可沿着 PEN 线、PE 线传导至用电设备外壳而导致电气伤亡事故。在建筑物内实施了等电位联结后，故障时各点同时升高电位，整个建筑物并未因导入故障电压而出现电位差，所以不会发生电气伤亡事故。需要说明的是，这种事故不能靠做重复接地来防止，因为重复接地的接地电阻的存在，在...
