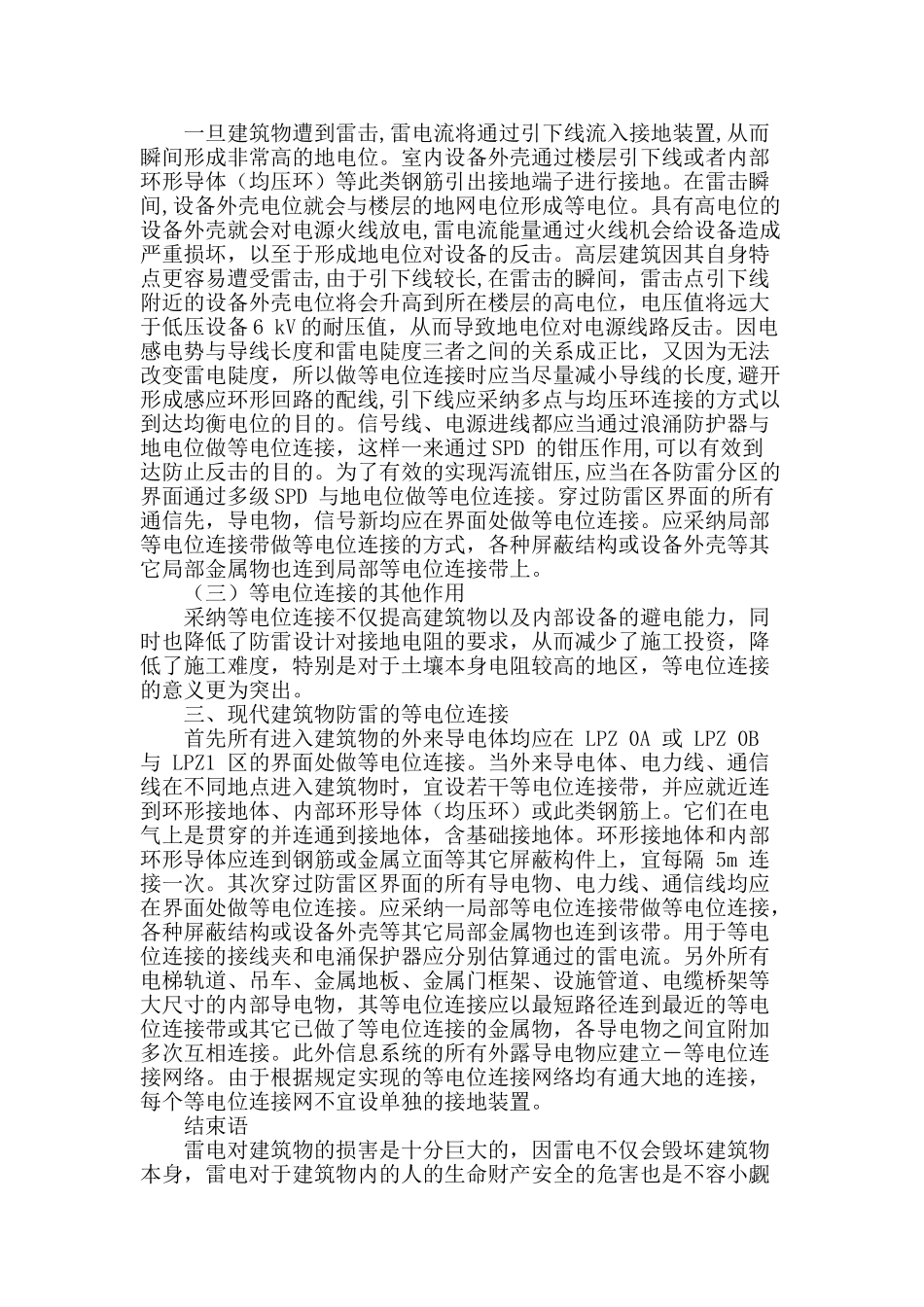

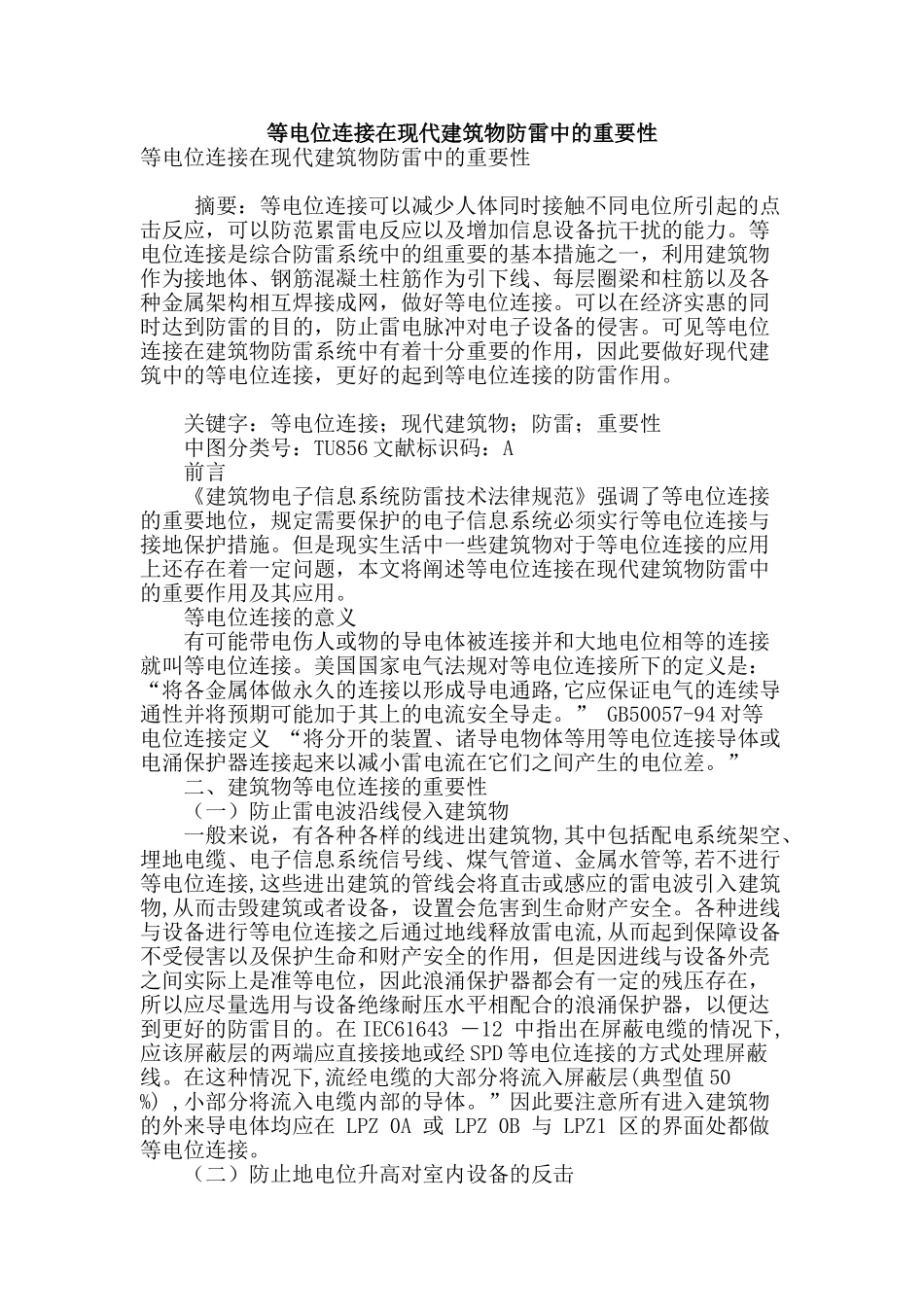

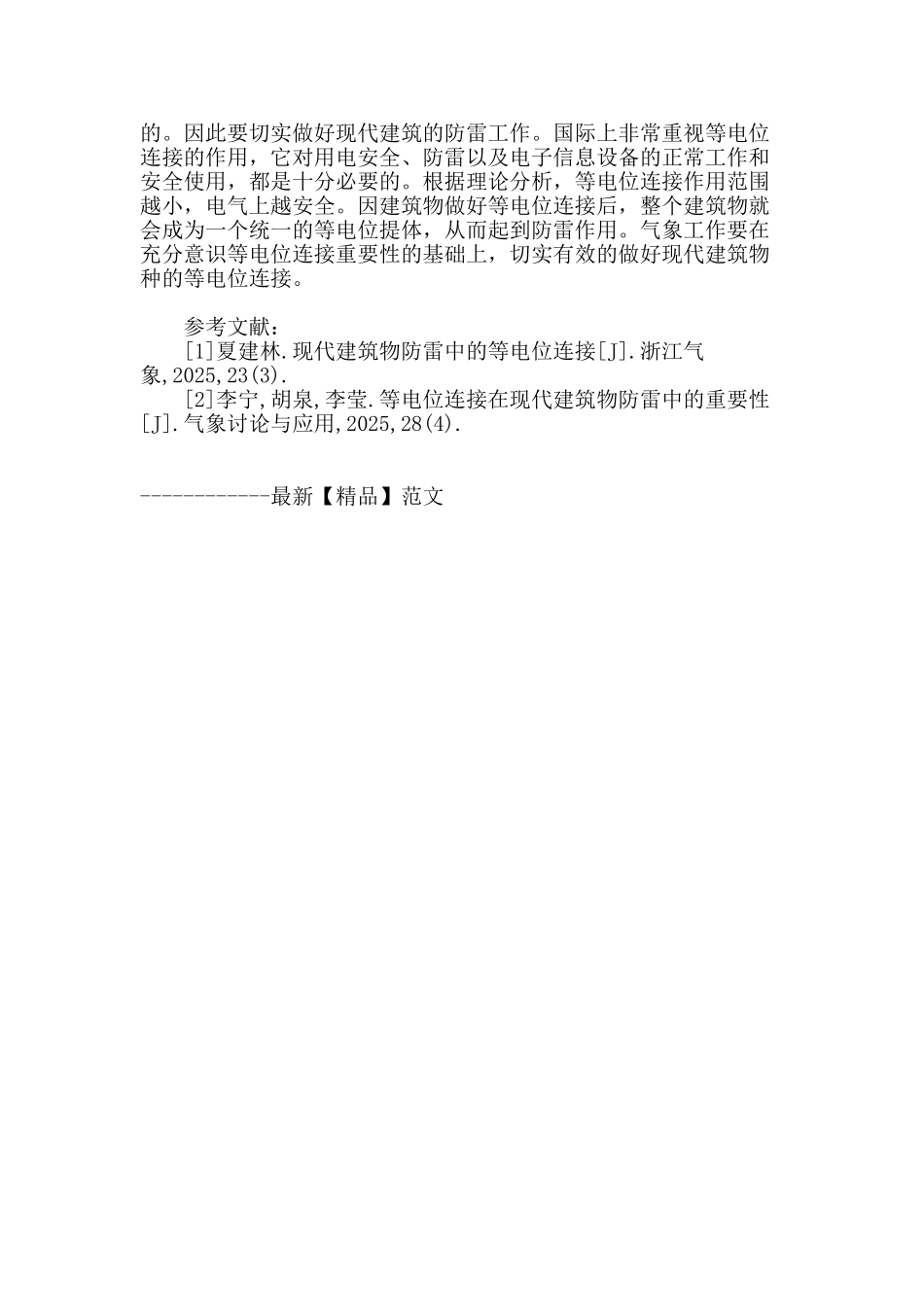

等电位连接在现代建筑物防雷中的重要性等电位连接在现代建筑物防雷中的重要性 摘要：等电位连接可以减少人体同时接触不同电位所引起的点击反应，可以防范累雷电反应以及增加信息设备抗干扰的能力。等电位连接是综合防雷系统中的组重要的基本措施之一，利用建筑物作为接地体、钢筋混凝土柱筋作为引下线、每层圈梁和柱筋以及各种金属架构相互焊接成网，做好等电位连接。可以在经济实惠的同时达到防雷的目的，防止雷电脉冲对电子设备的侵害。可见等电位连接在建筑物防雷系统中有着十分重要的作用，因此要做好现代建筑中的等电位连接，更好的起到等电位连接的防雷作用。 关键字：等电位连接；现代建筑物；防雷；重要性 中图分类号：TU856 文献标识码：A 前言 《建筑物电子信息系统防雷技术法律规范》强调了等电位连接的重要地位，规定需要保护的电子信息系统必须实行等电位连接与接地保护措施。但是现实生活中一些建筑物对于等电位连接的应用上还存在着一定问题，本文将阐述等电位连接在现代建筑物防雷中的重要作用及其应用。 等电位连接的意义 有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。美国国家电气法规对等电位连接所下的定义是：“将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。” GB50057-94 对等电位连接定义 “将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。” 二、建筑物等电位连接的重要性 （一）防止雷电波沿线侵入建筑物 一般来说，有各种各样的线进出建筑物,其中包括配电系统架空、埋地电缆、电子信息系统信号线、煤气管道、金属水管等,若不进行等电位连接,这些进出建筑的管线会将直击或感应的雷电波引入建筑物,从而击毁建筑或者设备，设置会危害到生命财产安全。各种进线与设备进行等电位连接之后通过地线释放雷电流,从而起到保障设备不受侵害以及保护生命和财产安全的作用，但是因进线与设备外壳之间实际上是准等电位，因此浪涌保护器都会有一定的残压存在，所以应尽量选用与设备绝缘耐压水平相配合的浪涌保护器，以便达到更好的防雷目的。在 IEC61643 ―12 中指出在屏蔽电缆的情况下,应该屏蔽层的两端应直接接地或经 SPD 等电位连接的方式处理屏蔽线。在这种情况下,流经电缆的大部分将流入屏蔽层(典型值 50 %) ,小部分将流入电缆内部的导体。”因此要注意所有进入建...
