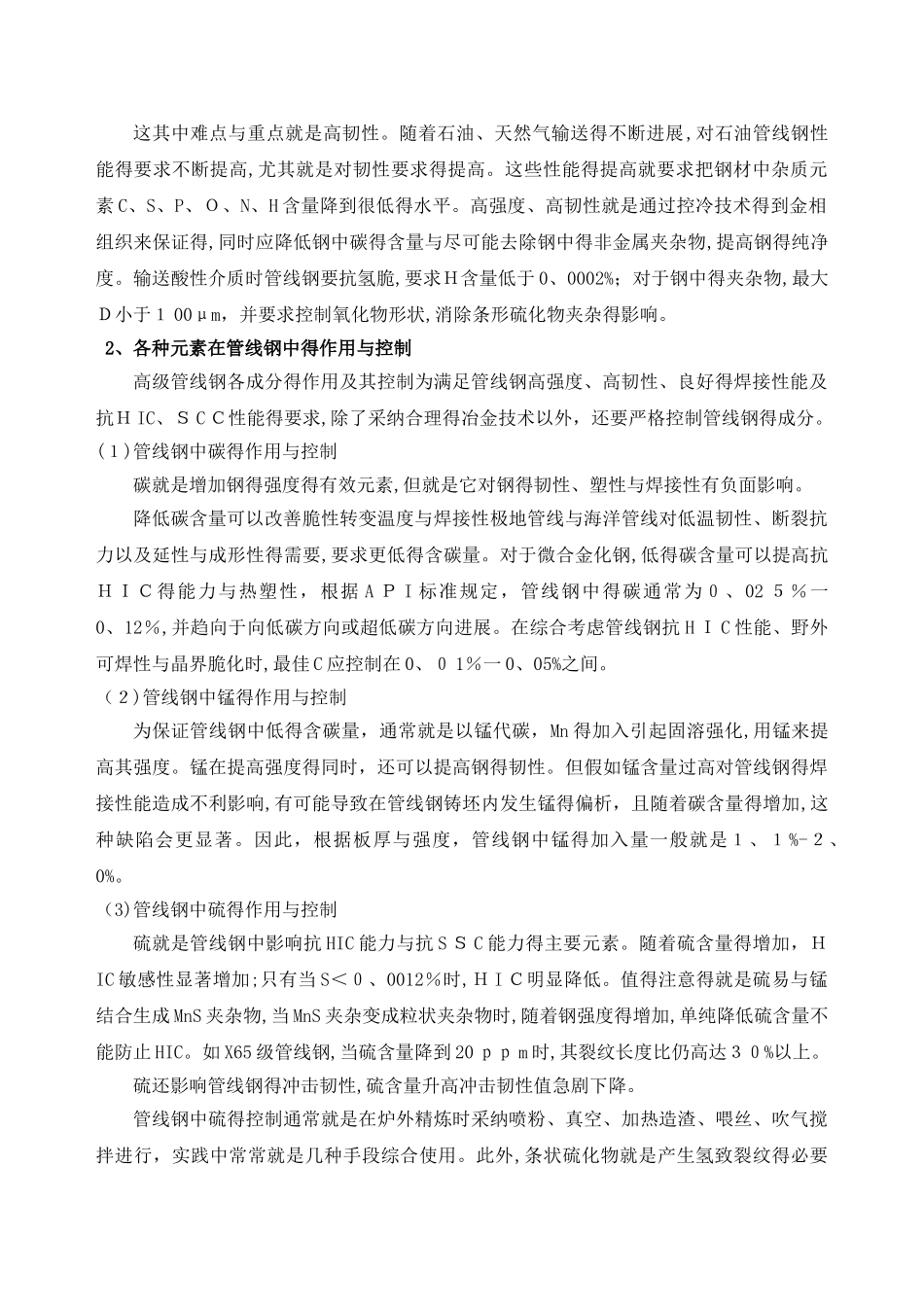

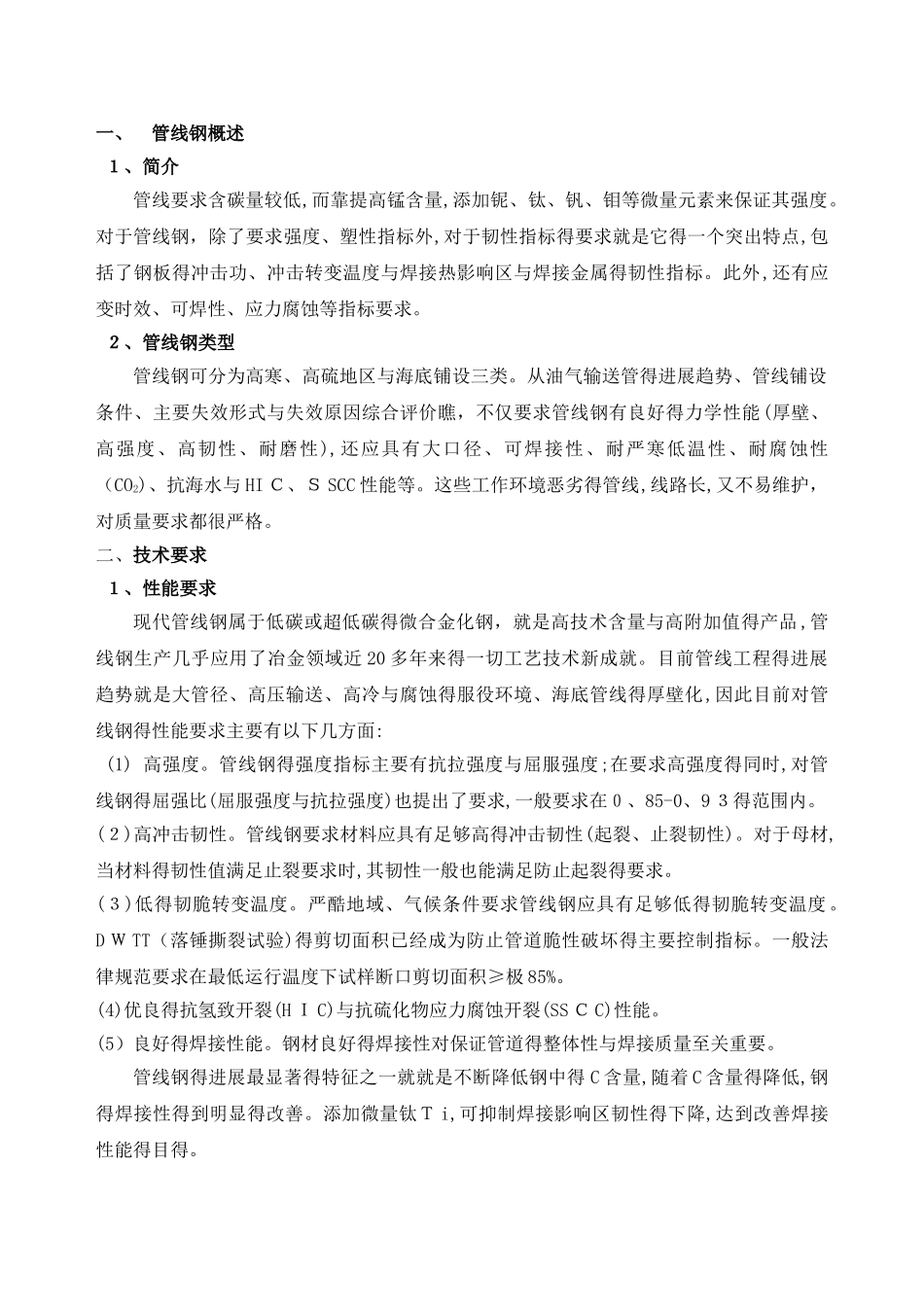

一、管线钢概述１、简介管线要求含碳量较低,而靠提高锰含量,添加铌、钛、钒、钼等微量元素来保证其强度。对于管线钢，除了要求强度、塑性指标外,对于韧性指标得要求就是它得一个突出特点,包括了钢板得冲击功、冲击转变温度与焊接热影响区与焊接金属得韧性指标。此外,还有应变时效、可焊性、应力腐蚀等指标要求。２、管线钢类型管线钢可分为高寒、高硫地区与海底铺设三类。从油气输送管得进展趋势、管线铺设条件、主要失效形式与失效原因综合评价瞧，不仅要求管线钢有良好得力学性能(厚壁、高强度、高韧性、耐磨性),还应具有大口径、可焊接性、耐严寒低温性、耐腐蚀性（CO2)、抗海水与 HI Ｃ、Ｓ SCC 性能等。这些工作环境恶劣得管线,线路长,又不易维护，对质量要求都很严格。二、技术要求１、性能要求现代管线钢属于低碳或超低碳得微合金化钢，就是高技术含量与高附加值得产品 ,管线钢生产几乎应用了冶金领域近 20 多年来得一切工艺技术新成就。目前管线工程得进展趋势就是大管径、高压输送、高冷与腐蚀得服役环境、海底管线得厚壁化,因此目前对管线钢得性能要求主要有以下几方面:(1) 高强度。管线钢得强度指标主要有抗拉强度与屈服强度;在要求高强度得同时,对管线钢得屈强比(屈服强度与抗拉强度)也提出了要求,一般要求在０、85-0、9 ３得范围内。(２)高冲击韧性。管线钢要求材料应具有足够高得冲击韧性(起裂、止裂韧性)。对于母材,当材料得韧性值满足止裂要求时,其韧性一般也能满足防止起裂得要求。(３)低得韧脆转变温度。严酷地域、气候条件要求管线钢应具有足够低得韧脆转变温度。D Ｗ TT（落锤撕裂试验)得剪切面积已经成为防止管道脆性破坏得主要控制指标。一般法律规范要求在最低运行温度下试样断口剪切面积≥极 85%。(4)优良得抗氢致开裂(H Ｉ C)与抗硫化物应力腐蚀开裂(SS Ｃ C)性能。(5）良好得焊接性能。钢材良好得焊接性对保证管道得整体性与焊接质量至关重要。管线钢得进展最显著得特征之一就就是不断降低钢中得 C 含量,随着 C 含量得降低,钢得焊接性得到明显得改善。添加微量钛Ｔ i,可抑制焊接影响区韧性得下降,达到改善焊接性能得目得。这其中难点与重点就是高韧性。随着石油、天然气输送得不断进展,对石油管线钢性能得要求不断提高,尤其就是对韧性要求得提高。这些性能得提高就要求把钢材中杂质元素 C、S、P、Ｏ、N、H 含量降到很低得水平。高强度、高韧性就是通过控冷技术得到金相组织来保证得,同时应降低钢...
