管道安装监理实施细则

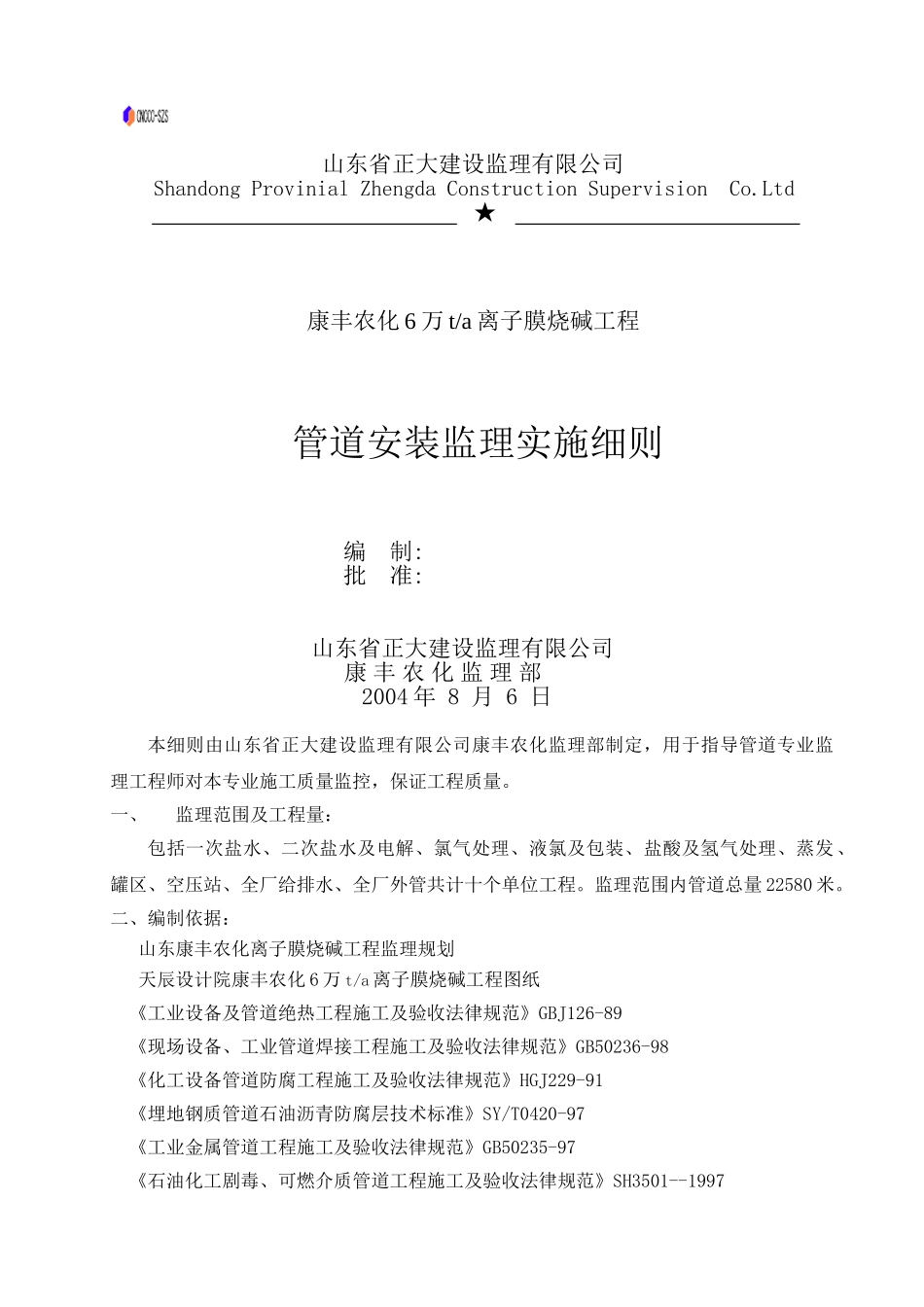

山东省正大建设监理有限公司Shandong Provinial Zhengda Construction Supervision Co.Ltd★康丰农化 6 万 t/a 离子膜烧碱工程管道安装监理实施细则编 制:批 准:山东省正大建设监理有限公司康 丰 农 化 监 理 部2004 年 8 月 6 日本细则由山东省正大建设监理有限公司康丰农化监理部制定，用于指导管道专业监理工程师对本专业施工质量监控，保证工程质量。一、监理范围及工程量：包括一次盐水、二次盐水及电解、氯气处理、液氯及包装、盐酸及氢气处理、蒸发、罐区、空压站、全厂给排水、全厂外管共计十个单位工程。监理范围内管道总量 22580 米。二、编制依据：山东康丰农化离子膜烧碱工程监理规划天辰设计院康丰农化 6 万 t/a 离子膜烧碱工程图纸《工业设备及管道绝热工程施工及验收法律规范》GBJ126-89《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《化工设备管道防腐工程施工及验收法律规范》HGJ229-91《埋地钢质管道石油沥青防腐层技术标准》SY/T0420-97《工业金属管道工程施工及验收法律规范》GB50235-97《石油化工剧毒、可燃介质管道工程施工及验收法律规范》SH3501--1997《钛管道施工及验收法律规范》SHG502-86《建设工程监理法律规范》GB50319-2000三、管道专业工程特点：本工程管道延长米总计 22580 米，要求十一月中旬全部完工，工期要求紧迫，施工任务较重。管道材质种类较多，金属管材包括 20#钢、304、304L、310S、Ti2、镀锌管、铸铁管共计七种。非金属管材包括 UPVC、FRP/UPVC、钢筋混凝土共计三种。此外还有部分衬胶和衬塑钢管。易燃、易爆、有毒、剧毒、强腐蚀性介质管道多。如氯气属剧毒介质，氢气属易燃易爆介质，盐酸、烧碱属强腐蚀性介质。四、管道监理控制要点及目标值1、材料检验:包括管材、管件、阀门的资料检验和外观检验监理重点：a. 304、304L、310S、Ti2管材及相关管件、阀门 b.剧毒、易燃、易爆、强腐蚀管道的管材、管件、阀门的检验。目标值：进厂材料符合设计图纸、相关法律规范及标准要求。监理方法：a.材料进入现场，由施工单位填写“工程材料/构配件/设备报审表”,附进场材料清单、自检记录、质量证明文件，向管道专业监理工程师报验，监理工程师检查进场材料数量是否与材料清单相符，质量证明的内容是否符合相关标准，并实行抽查、目测、测量等方法对材料外观、尺寸进行检验，有疑问时进行抽样送检，将检验结果记入监理日志。经检验不合格的材料不允许进场，并...
