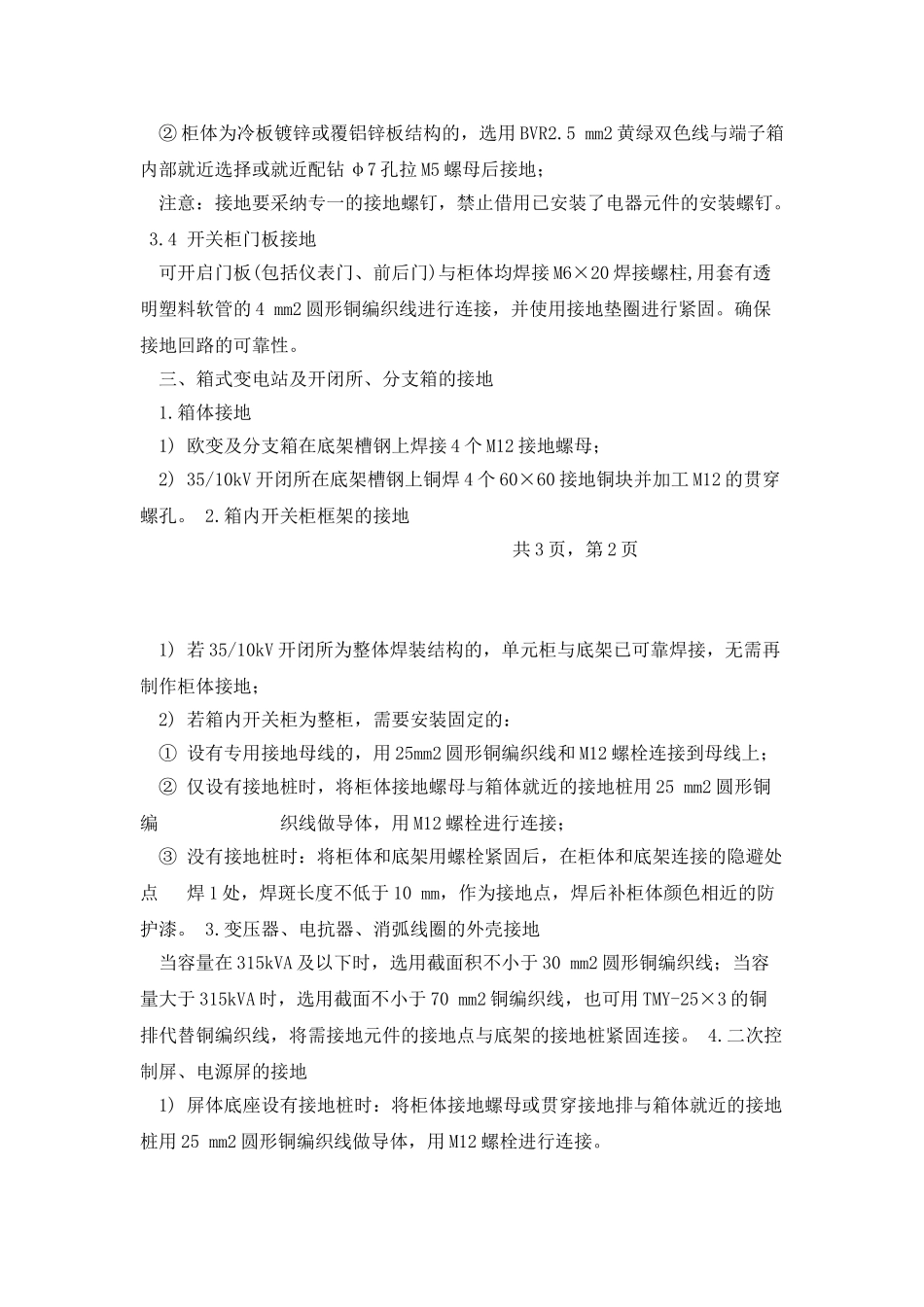

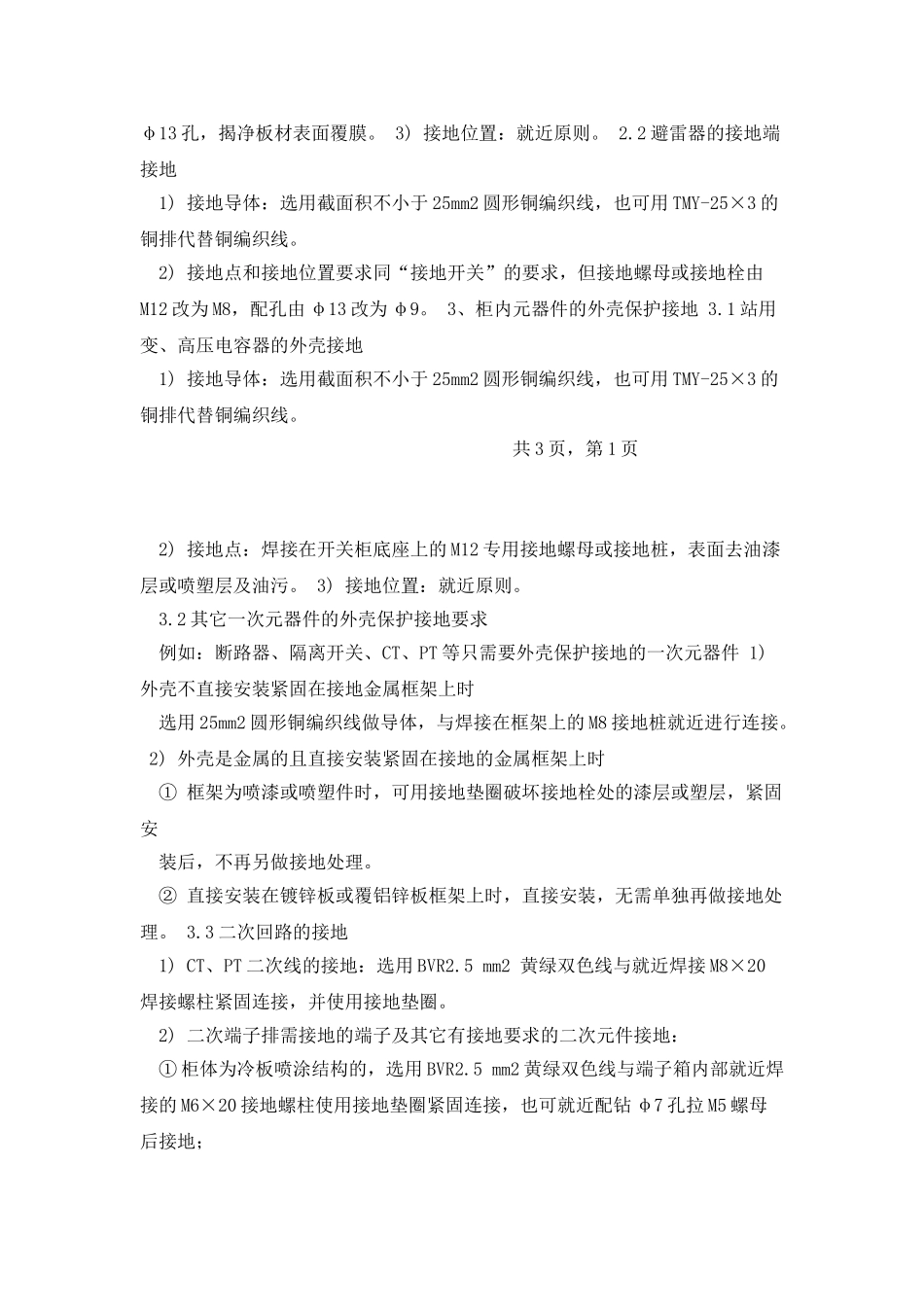

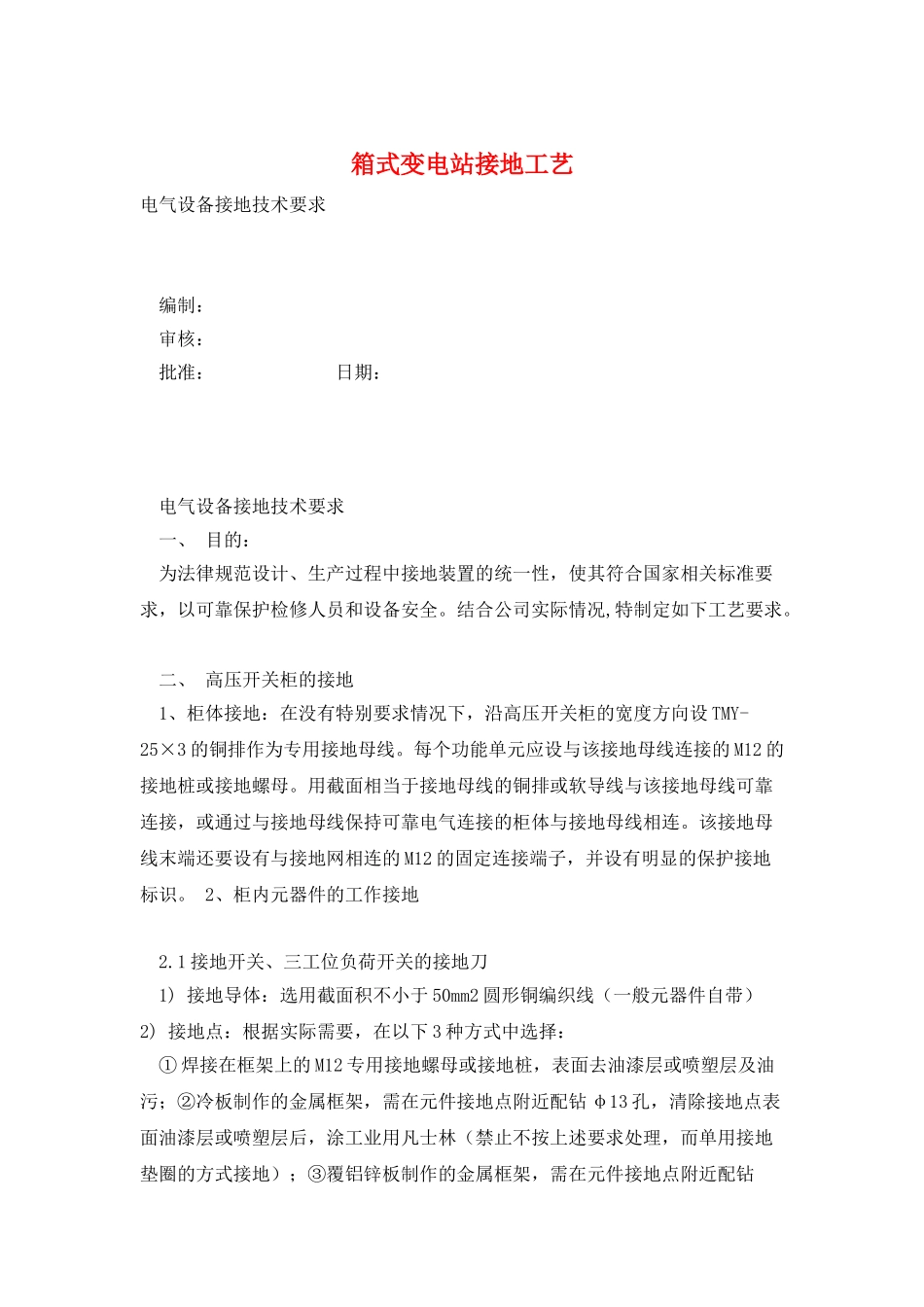

箱式变电站接地工艺电气设备接地技术要求 编制： 审核： 批准： 日期： 电气设备接地技术要求 一、 目的： 为法律规范设计、生产过程中接地装置的统一性，使其符合国家相关标准要求，以可靠保护检修人员和设备安全。结合公司实际情况,特制定如下工艺要求。 二、 高压开关柜的接地 1、柜体接地：在没有特别要求情况下，沿高压开关柜的宽度方向设 TMY-25×3 的铜排作为专用接地母线。每个功能单元应设与该接地母线连接的 M12 的接地桩或接地螺母。用截面相当于接地母线的铜排或软导线与该接地母线可靠连接，或通过与接地母线保持可靠电气连接的柜体与接地母线相连。该接地母线末端还要设有与接地网相连的 M12 的固定连接端子，并设有明显的保护接地标识。 2、柜内元器件的工作接地 2.1 接地开关、三工位负荷开关的接地刀 1) 接地导体：选用截面积不小于 50mm2 圆形铜编织线（一般元器件自带） 2) 接地点：根据实际需要，在以下 3 种方式中选择： ① 焊接在框架上的 M12 专用接地螺母或接地桩，表面去油漆层或喷塑层及油污；②冷板制作的金属框架，需在元件接地点附近配钻 φ13 孔，清除接地点表面油漆层或喷塑层后，涂工业用凡士林（禁止不按上述要求处理，而单用接地垫圈的方式接地）；③覆铝锌板制作的金属框架，需在元件接地点附近配钻φ13 孔，揭净板材表面覆膜。 3) 接地位置：就近原则。 2.2 避雷器的接地端接地 1) 接地导体：选用截面积不小于 25mm2 圆形铜编织线，也可用 TMY-25×3 的铜排代替铜编织线。 2) 接地点和接地位置要求同“接地开关”的要求，但接地螺母或接地栓由M12 改为 M8，配孔由 φ13 改为 φ9。 3、柜内元器件的外壳保护接地 3.1 站用变、高压电容器的外壳接地 1) 接地导体：选用截面积不小于 25mm2 圆形铜编织线，也可用 TMY-25×3 的铜排代替铜编织线。 共 3 页，第 1 页 2) 接地点：焊接在开关柜底座上的 M12 专用接地螺母或接地桩，表面去油漆层或喷塑层及油污。 3) 接地位置：就近原则。 3.2 其它一次元器件的外壳保护接地要求 例如：断路器、隔离开关、CT、PT 等只需要外壳保护接地的一次元器件 1) 外壳不直接安装紧固在接地金属框架上时 选用 25mm2 圆形铜编织线做导体，与焊接在框架上的 M8 接地桩就近进行连接。 2) 外壳是金属的且直接安装紧固在接地的金属框架上时 ① 框架为喷漆或喷塑件时，可用接地垫圈破坏接地栓处...
