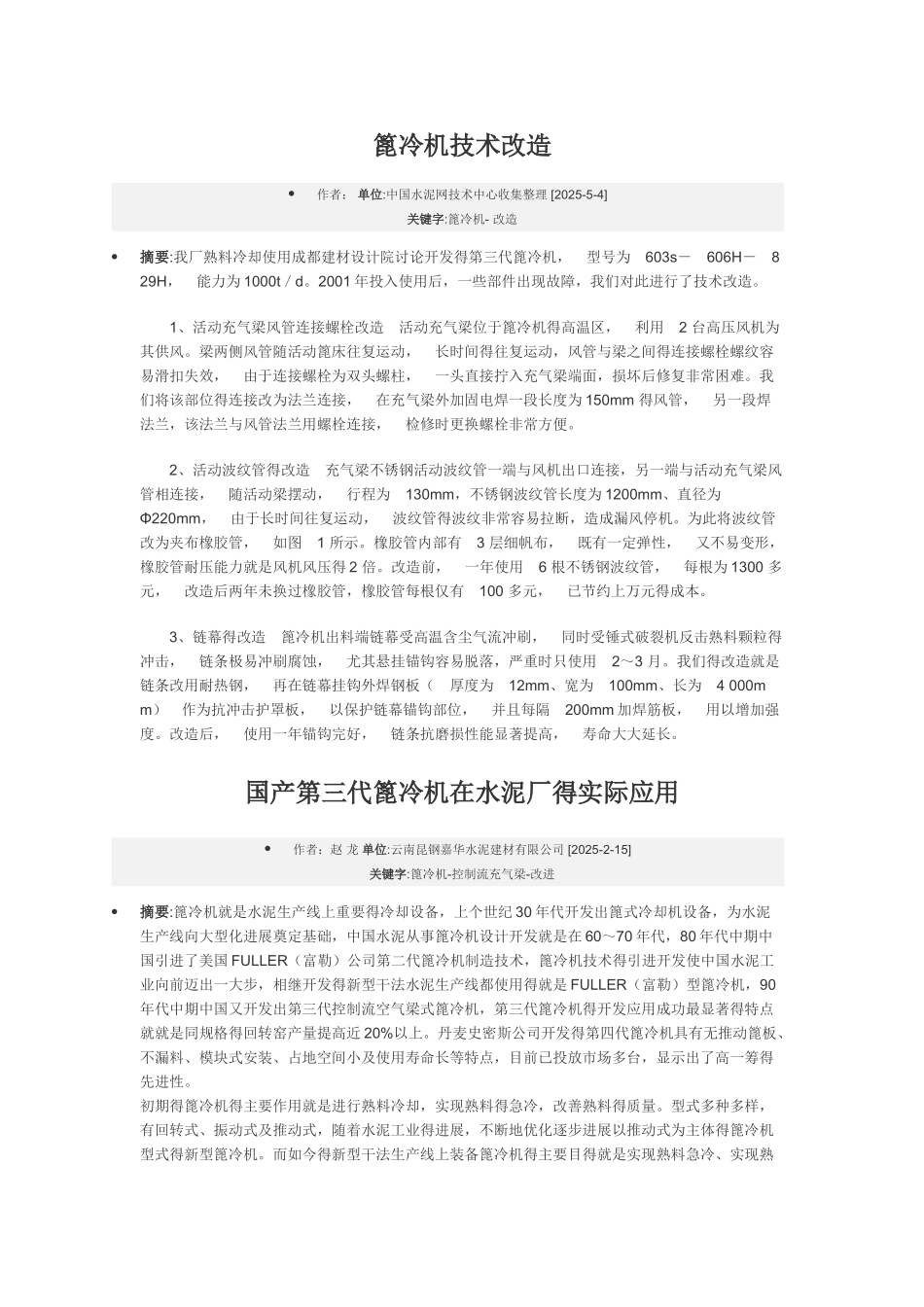

篦冷机技术改造作者： 单位:中国水泥网技术中心收集整理 [2025-5-4]关键字:篦冷机- 改造 摘要:我厂熟料冷却使用成都建材设计院讨论开发得第三代篦冷机， 型号为 603s－ 606H－ 829H， 能力为 1000t／d。2001 年投入使用后，一些部件出现故障，我们对此进行了技术改造。 1、活动充气梁风管连接螺栓改造 活动充气梁位于篦冷机得高温区， 利用 2 台高压风机为其供风。梁两侧风管随活动篦床往复运动， 长时间得往复运动，风管与梁之间得连接螺栓螺纹容易滑扣失效， 由于连接螺栓为双头螺柱， 一头直接拧入充气梁端面，损坏后修复非常困难。我们将该部位得连接改为法兰连接， 在充气梁外加固电焊一段长度为 150mm 得风管， 另一段焊法兰，该法兰与风管法兰用螺栓连接， 检修时更换螺栓非常方便。 2、活动波纹管得改造 充气梁不锈钢活动波纹管一端与风机出口连接，另一端与活动充气梁风管相连接， 随活动梁摆动， 行程为 130mm，不锈钢波纹管长度为 1200mm、直径为Φ220mm， 由于长时间往复运动， 波纹管得波纹非常容易拉断，造成漏风停机。为此将波纹管改为夹布橡胶管， 如图 1 所示。橡胶管内部有 3 层细帆布， 既有一定弹性， 又不易变形，橡胶管耐压能力就是风机风压得 2 倍。改造前， 一年使用 6 根不锈钢波纹管， 每根为 1300 多元， 改造后两年未换过橡胶管，橡胶管每根仅有 100 多元， 已节约上万元得成本。 3、链幕得改造 篦冷机出料端链幕受高温含尘气流冲刷， 同时受锤式破裂机反击熟料颗粒得冲击， 链条极易冲刷腐蚀， 尤其悬挂锚钩容易脱落，严重时只使用 2～3 月。我们得改造就是链条改用耐热钢， 再在链幕挂钩外焊钢板（ 厚度为 12mm、宽为 100mm、长为 4 000mm） 作为抗冲击护罩板， 以保护链幕锚钩部位， 并且每隔 200mm 加焊筋板， 用以增加强度。改造后， 使用一年锚钩完好， 链条抗磨损性能显著提高， 寿命大大延长。 国产第三代篦冷机在水泥厂得实际应用作者：赵 龙 单位:云南昆钢嘉华水泥建材有限公司 [2025-2-15]关键字:篦冷机-控制流充气梁-改进 摘要:篦冷机就是水泥生产线上重要得冷却设备，上个世纪 30 年代开发出篦式冷却机设备，为水泥生产线向大型化进展奠定基础，中国水泥从事篦冷机设计开发就是在 60～70 年代，80 年代中期中国引进了美国 FULLER（富勒）公司第二代篦冷机制造技术，篦冷机技术得引进开发使中国水泥工业向...
