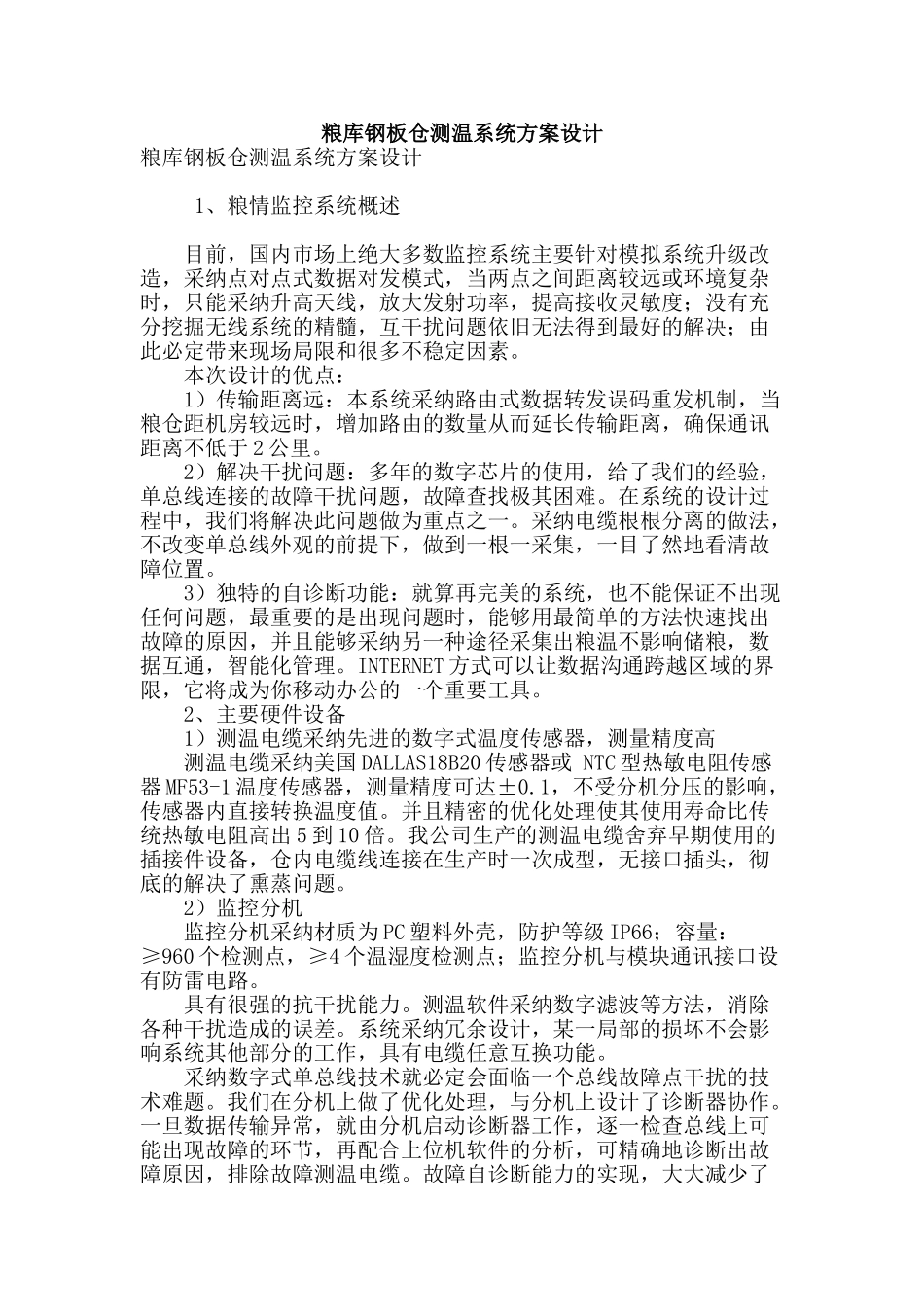

粮库钢板仓测温系统方案设计粮库钢板仓测温系统方案设计 1、粮情监控系统概述 目前，国内市场上绝大多数监控系统主要针对模拟系统升级改造，采纳点对点式数据对发模式，当两点之间距离较远或环境复杂时，只能采纳升高天线，放大发射功率，提高接收灵敏度；没有充分挖掘无线系统的精髓，互干扰问题依旧无法得到最好的解决；由此必定带来现场局限和很多不稳定因素。 本次设计的优点： 1）传输距离远：本系统采纳路由式数据转发误码重发机制，当粮仓距机房较远时，增加路由的数量从而延长传输距离，确保通讯距离不低于 2 公里。 2）解决干扰问题：多年的数字芯片的使用，给了我们的经验，单总线连接的故障干扰问题，故障查找极其困难。在系统的设计过程中，我们将解决此问题做为重点之一。采纳电缆根根分离的做法，不改变单总线外观的前提下，做到一根一采集，一目了然地看清故障位置。 3）独特的自诊断功能：就算再完美的系统，也不能保证不出现任何问题，最重要的是出现问题时，能够用最简单的方法快速找出故障的原因，并且能够采纳另一种途径采集出粮温不影响储粮，数据互通，智能化管理。INTERNET 方式可以让数据沟通跨越区域的界限，它将成为你移动办公的一个重要工具。 2、主要硬件设备 1）测温电缆采纳先进的数字式温度传感器，测量精度高 测温电缆采纳美国 DALLAS18B20 传感器或 NTC 型热敏电阻传感器 MF53-1 温度传感器，测量精度可达±0.1，不受分机分压的影响，传感器内直接转换温度值。并且精密的优化处理使其使用寿命比传统热敏电阻高出 5 到 10 倍。我公司生产的测温电缆舍弃早期使用的插接件设备，仓内电缆线连接在生产时一次成型，无接口插头，彻底的解决了熏蒸问题。 2）监控分机 监控分机采纳材质为 PC 塑料外壳，防护等级 IP66；容量：≥960 个检测点，≥4 个温湿度检测点；监控分机与模块通讯接口设有防雷电路。 具有很强的抗干扰能力。测温软件采纳数字滤波等方法，消除各种干扰造成的误差。系统采纳冗余设计，某一局部的损坏不会影响系统其他部分的工作，具有电缆任意互换功能。 采纳数字式单总线技术就必定会面临一个总线故障点干扰的技术难题。我们在分机上做了优化处理，与分机上设计了诊断器协作。一旦数据传输异常，就由分机启动诊断器工作，逐一检查总线上可能出现故障的环节，再配合上位机软件的分析，可精确地诊断出故障原因，排除故障测温电缆。故障自诊断能力的实现，大大减少了系统...
