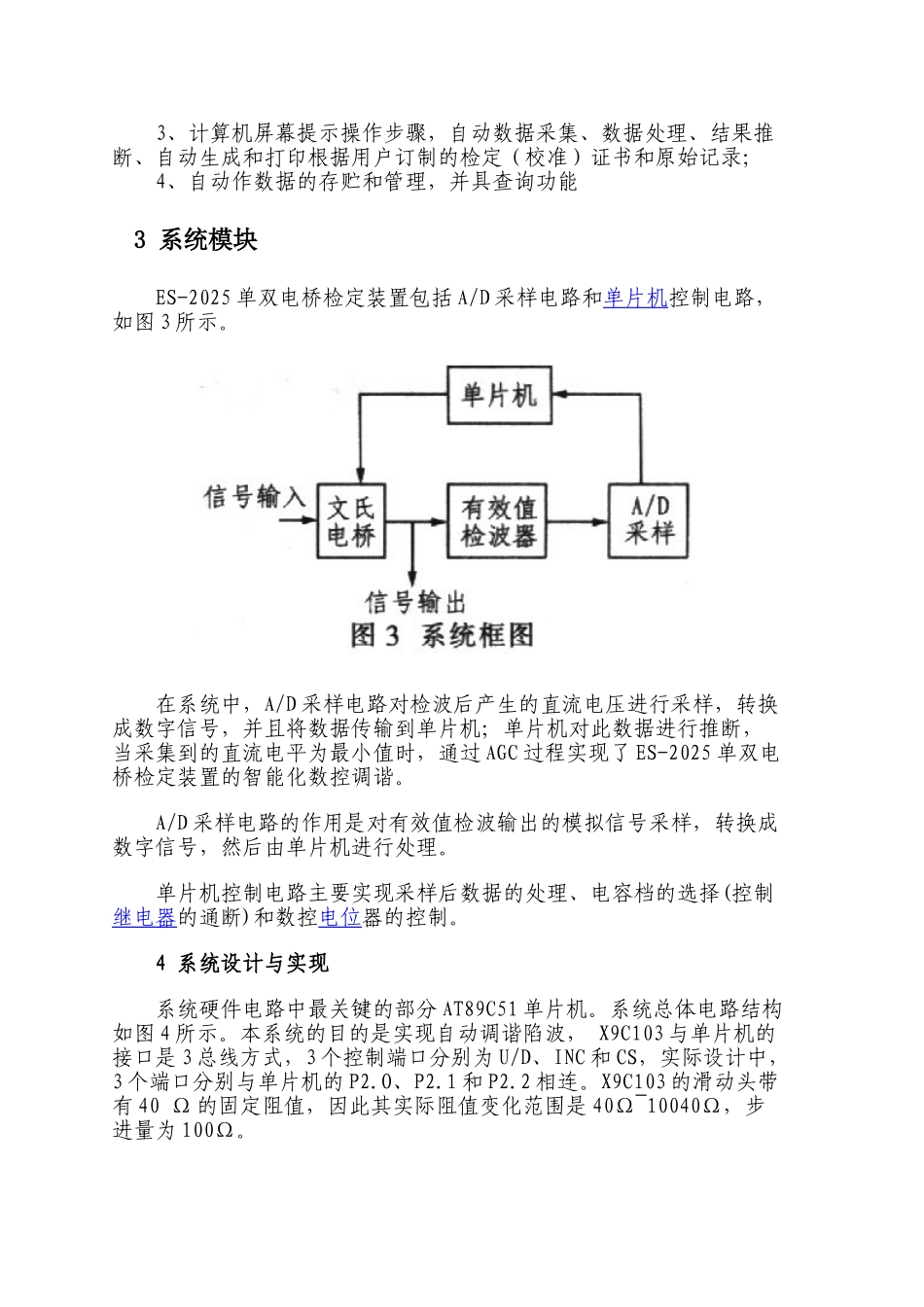

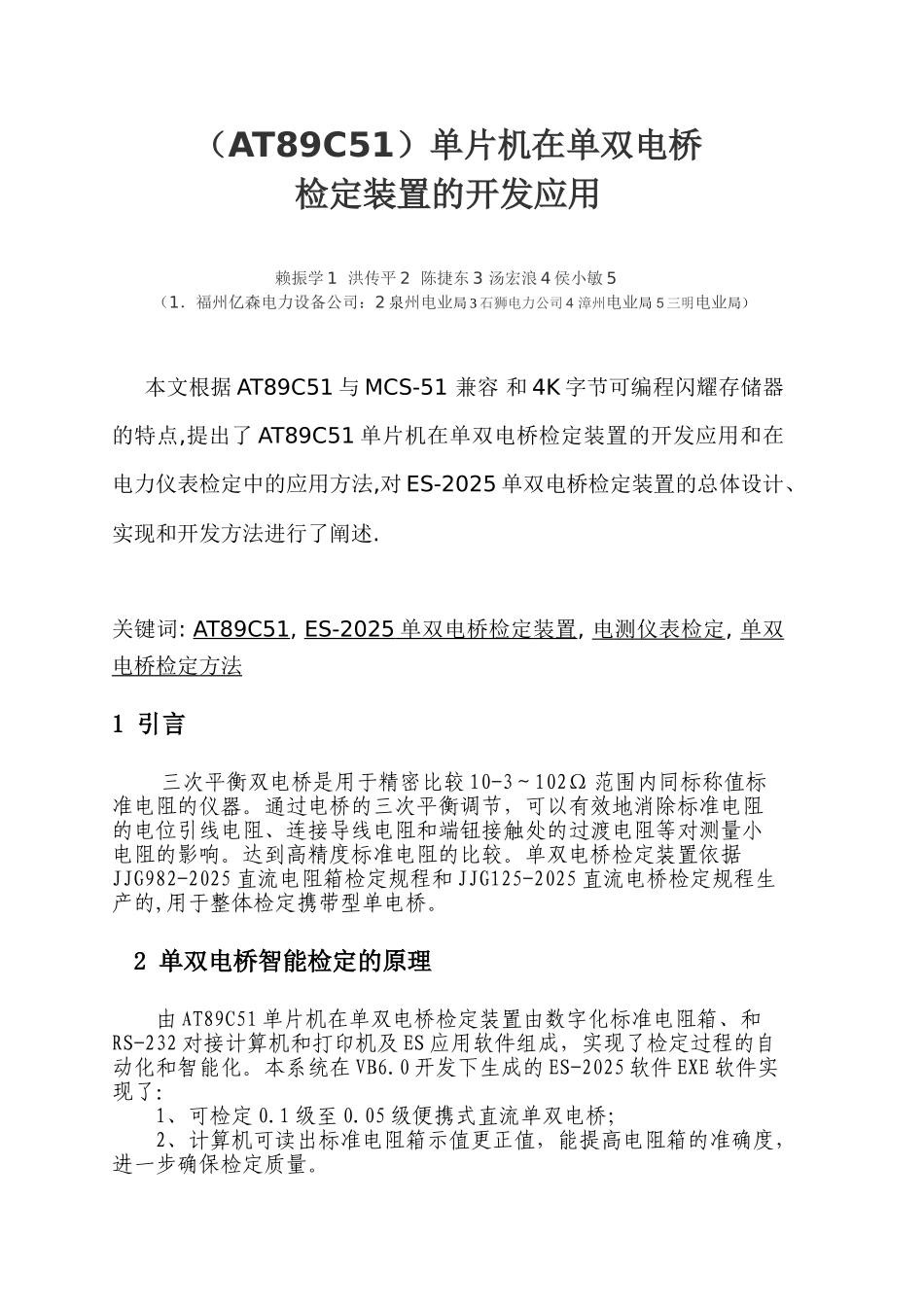

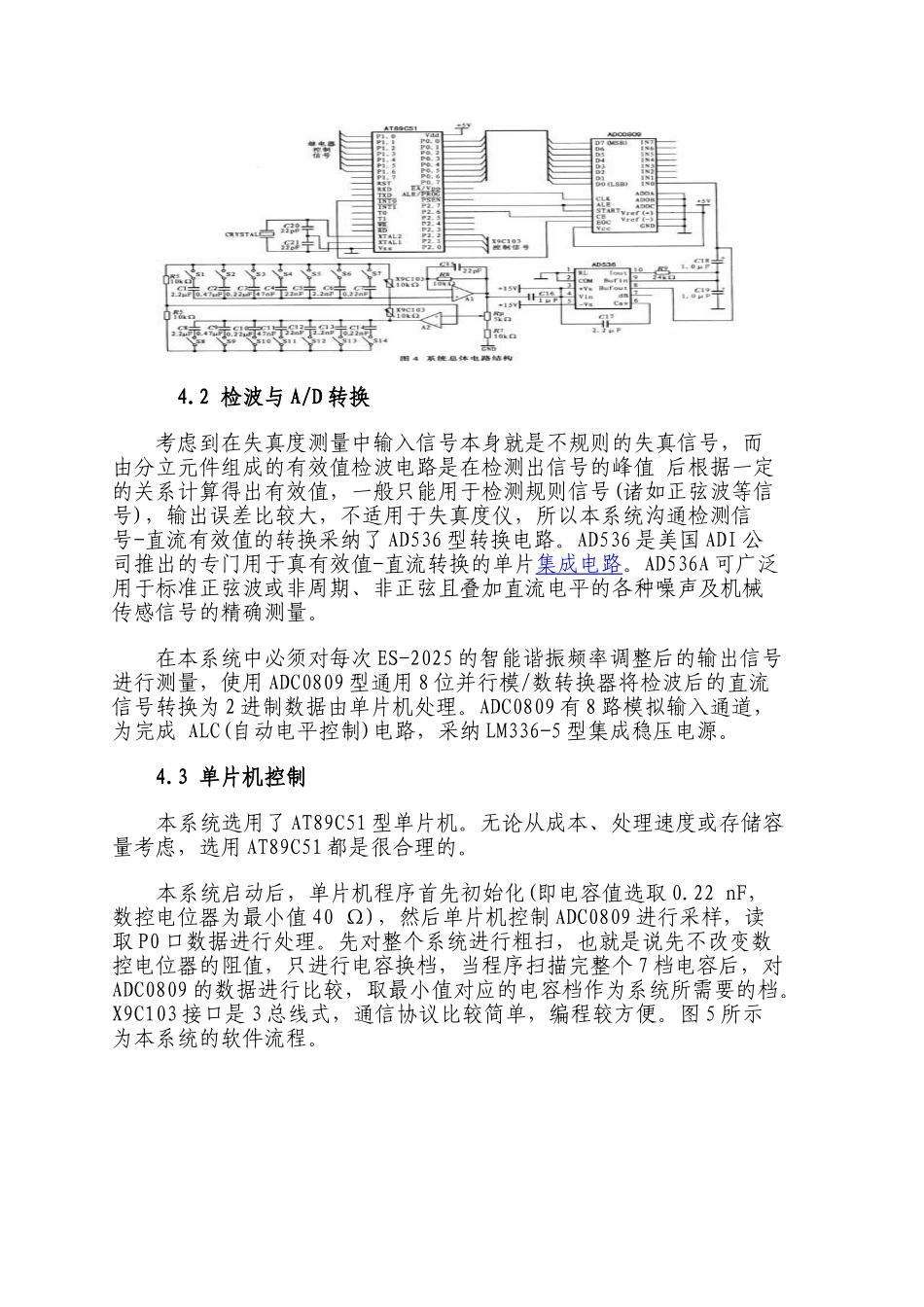

（AT89C51）单片机在单双电桥检定装置的开发应用 赖振学 1 洪传平 2 陈捷东 3 汤宏浪 4 侯小敏 5（1．福州亿森电力设备公司：2 泉州电业局 3 石狮电力公司 4 漳州电业局 5 三明电业局） 本文根据 AT89C51 与 MCS-51 兼容 和 4K 字节可编程闪耀存储器 的特点,提出了 AT89C51 单片机在单双电桥检定装置的开发应用和在电力仪表检定中的应用方法,对 ES-2025 单双电桥检定装置的总体设计、实现和开发方法进行了阐述. 关键词: AT89C51, ES-2025 单双电桥检定 装置 , 电 测仪表检定 , 单双电桥检定 方法 1 引言三次平衡双电桥是用于精密比较 10-3～102Ω 范围内同标称值标准电阻的仪器。通过电桥的三次平衡调节，可以有效地消除标准电阻的电位引线电阻、连接导线电阻和端钮接触处的过渡电阻等对测量小电阻的影响。达到高精度标准电阻的比较。单双电桥检定装置依据JJG982-2025 直流电阻箱检定规程和 JJG125-2025 直流电桥检定规程生产的,用于整体检定携带型单电桥。 2 单双电桥智能检定的原理 由 AT89C51 单片机在单双电桥检定装置由数字化标准电阻箱、和RS-232 对接计算机和打印机及 ES 应用软件组成，实现了检定过程的自动化和智能化。本系统在 VB6.0 开发下生成的 ES-2025 软件 EXE 软件实现了： 1、可检定 0.1 级至 0.05 级便携式直流单双电桥； 2、计算机可读出标准电阻箱示值更正值，能提高电阻箱的准确度，进一步确保检定质量。 3、计算机屏幕提示操作步骤，自动数据采集、数据处理、结果推断、自动生成和打印根据用户订制的检定（校准）证书和原始记录； 4、自动作数据的存贮和管理，并具查询功能 3 系统模块 ES-2025 单双电桥检定装置包括 A/D 采样电路和单片机控制电路，如图 3 所示。 在系统中，A/D 采样电路对检波后产生的直流电压进行采样，转换成数字信号，并且将数据传输到单片机；单片机对此数据进行推断，当采集到的直流电平为最小值时，通过 AGC 过程实现了 ES-2025 单双电桥检定装置的智能化数控调谐。 A/D 采样电路的作用是对有效值检波输出的模拟信号采样，转换成数字信号，然后由单片机进行处理。 单片机控制电路主要实现采样后数据的处理、电容档的选择(控制继电器的通断)和数控电位器的控制。 4 系统设计与实现 系统硬件电路中最关键的部分 AT89C51 单片机。系统总体电路结构如图 4 所示。本系统的目的是实现自动调谐陷波， X9C1...
