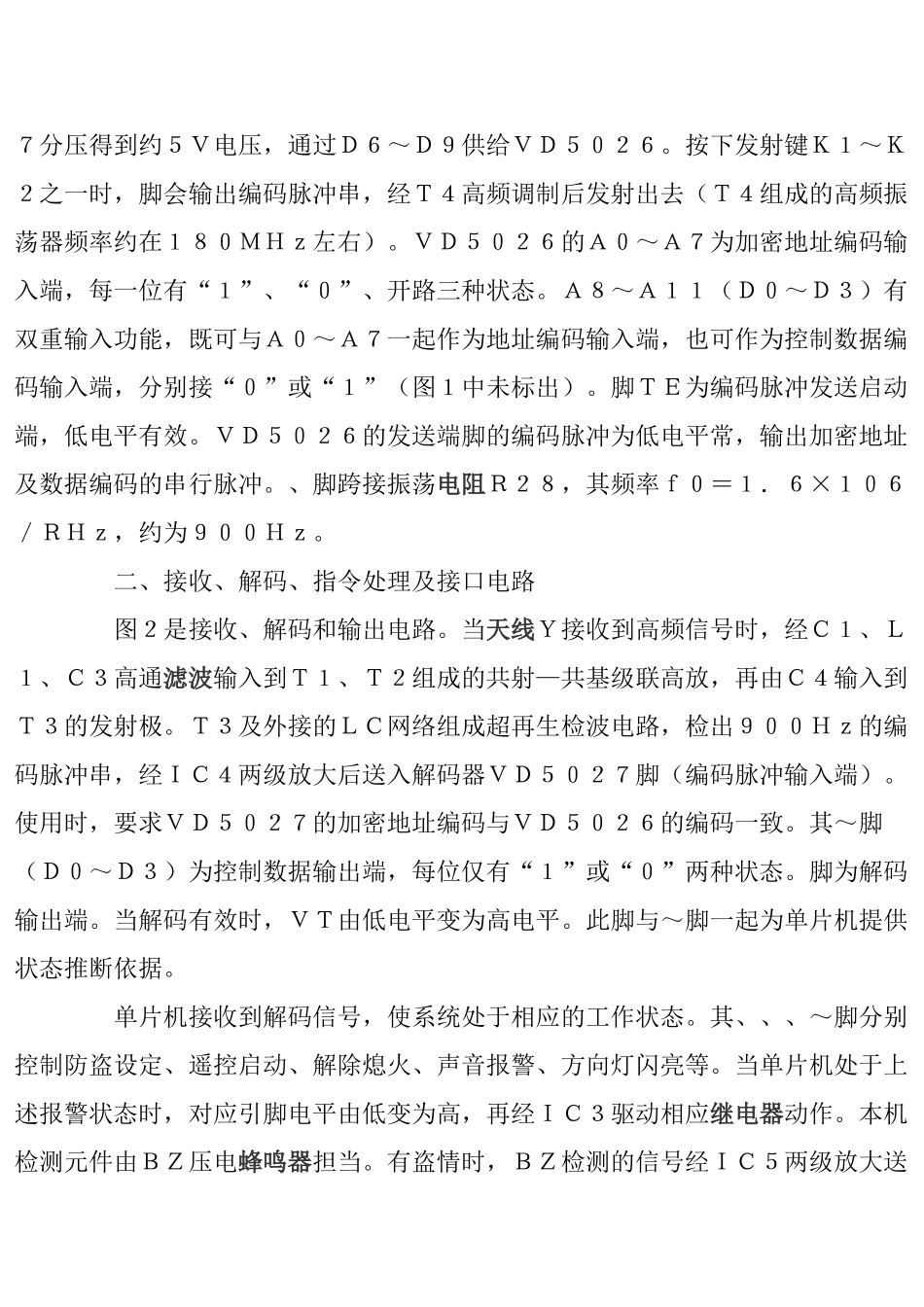

ＰＩＣ单片机控制的遥控防盗报警器电路发布: | 作者: | 来源: menglongfei | 查看:564 次 | 用户关注：相关元件 PDF 下载：AG9900VD5026VD5027PIC16C54LM358TD62025AP78L05 ＡＧ９９００型智能遥控机车防盗系统电路如图１、图２所示。单片机ＰＩＣ１６Ｃ５４为主控器，ＶＤ５０２６、ＶＤ５０２７是编解码电路。该报警器具有声光 3J 连锁防盗、闪光滚动报警、防抢劫、免匙驾驶、超车寻车、解除熄火和灵敏度调节等功能，其全遥控操作非常适合在机动车辆上安装使用。一、发射电路图１中的ＶＤ５０２６、Ｔ４等组成遥控发射单元。１２Ｖ电源一相关元件 PDF 下载：AG9900 VD5026 VD5027 PIC16C54 LM358 TD62025AP 78L05 ＡＧ９９００型智能遥控机车防盗系统电路如图１、图２所示。单片机ＰＩＣ１６Ｃ５４为主控器，ＶＤ５０２６、ＶＤ５０２７是编解码电路。该报警器具有声光3J 连锁防盗、闪光滚动报警、防抢劫、免匙驾驶、超车寻车、解除熄火和灵敏度调节等功能，其全遥控操作非常适合在机动车辆上安装使用。 一、发射电路 图１中的ＶＤ５０２６、Ｔ４等组成遥控发射单元。１２Ｖ电源一路直接供给高频发射电路，另一路在按下发射键Ｋ１～Ｋ４时，经Ｄ１０、Ｒ２４～Ｒ２７分压得到约５Ｖ电压，通过Ｄ６～Ｄ９供给ＶＤ５０２６。按下发射键Ｋ１～Ｋ２之一时，脚会输出编码脉冲串，经Ｔ４高频调制后发射出去（Ｔ４组成的高频振荡器频率约在１８０ＭＨｚ左右）。ＶＤ５０２６的Ａ０～Ａ７为加密地址编码输入端，每一位有“１”、“０”、开路三种状态。Ａ８～Ａ１１（Ｄ０～Ｄ３）有双重输入功能，既可与Ａ０～Ａ７一起作为地址编码输入端，也可作为控制数据编码输入端，分别接“０”或“１”（图１中未标出）。脚ＴＥ为编码脉冲发送启动端，低电平有效。ＶＤ５０２６的发送端脚的编码脉冲为低电平常，输出加密地址及数据编码的串行脉冲。、脚跨接振荡电阻Ｒ２８，其频率ｆ０＝１．６×１０６／ＲＨｚ，约为９００Ｈｚ。 二、接收、解码、指令处理及接口电路 图２是接收、解码和输出电路。当天线Ｙ接收到高频信号时，经Ｃ１、Ｌ１、Ｃ３高通滤波输入到Ｔ１、Ｔ２组成的共射—共基级联高放，再由Ｃ４输入到Ｔ３的发射极。Ｔ３及外接的ＬＣ网络组成超再生检波电路，检出９００Ｈｚ的编码脉冲串，经ＩＣ４两级放大后送入解码器ＶＤ５０２７脚（编码脉冲输入端）。使用时，要求ＶＤ５０２７的加密地址编码与ＶＤ５０２６的编码...
