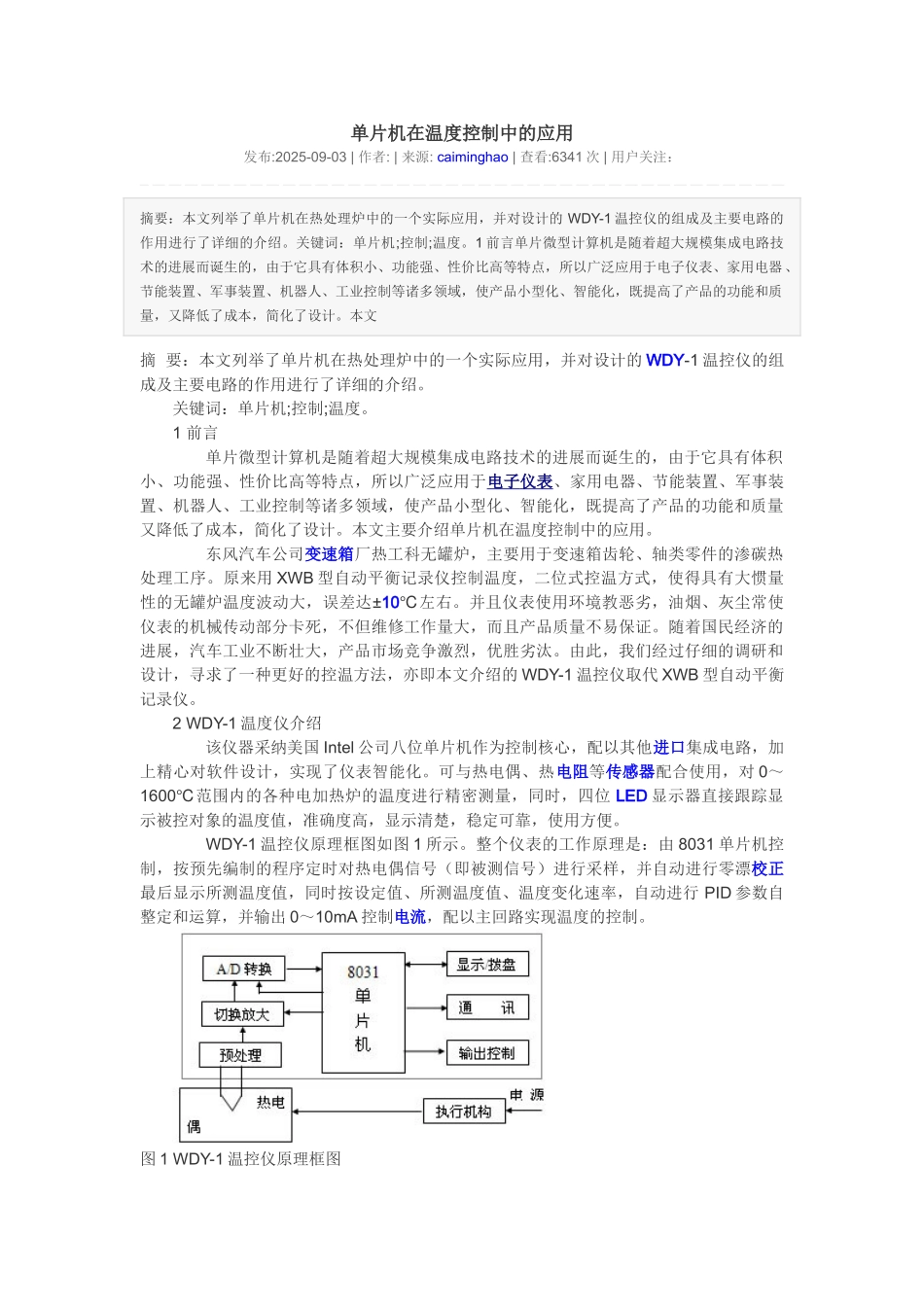

单片机在温度控制中的应用发布:2025-09-03 | 作者: | 来源: caiminghao | 查看:6341 次 | 用户关注：摘要：本文列举了单片机在热处理炉中的一个实际应用，并对设计的 WDY-1 温控仪的组成及主要电路的作用进行了详细的介绍。关键词：单片机;控制;温度。1 前言单片微型计算机是随着超大规模集成电路技术的进展而诞生的，由于它具有体积小、功能强、性价比高等特点，所以广泛应用于电子仪表、家用电器、节能装置、军事装置、机器人、工业控制等诸多领域，使产品小型化、智能化，既提高了产品的功能和质量，又降低了成本，简化了设计。本文摘 要：本文列举了单片机在热处理炉中的一个实际应用，并对设计的 WDY-1 温控仪的组成及主要电路的作用进行了详细的介绍。关键词：单片机;控制;温度。1 前言 单片微型计算机是随着超大规模集成电路技术的进展而诞生的，由于它具有体积小、功能强、性价比高等特点，所以广泛应用于电子 仪表 、家用电器、节能装置、军事装置、机器人、工业控制等诸多领域，使产品小型化、智能化，既提高了产品的功能和质量又降低了成本，简化了设计。本文主要介绍单片机在温度控制中的应用。 东风汽车公司变速箱厂热工科无罐炉，主要用于变速箱齿轮、轴类零件的渗碳热处理工序。原来用 XWB 型自动平衡记录仪控制温度，二位式控温方式，使得具有大惯量性的无罐炉温度波动大，误差达±10℃左右。并且仪表使用环境教恶劣，油烟、灰尘常使仪表的机械传动部分卡死，不但维修工作量大，而且产品质量不易保证。随着国民经济的进展，汽车工业不断壮大，产品市场竞争激烈，优胜劣汰。由此，我们经过仔细的调研和设计，寻求了一种更好的控温方法，亦即本文介绍的 WDY-1 温控仪取代 XWB 型自动平衡记录仪。2 WDY-1 温度仪介绍 该仪器采纳美国 Intel 公司八位单片机作为控制核心，配以其他进口集成电路，加上精心对软件设计，实现了仪表智能化。可与热电偶、热电阻等传感器配合使用，对 0～1600℃范围内的各种电加热炉的温度进行精密测量，同时，四位 LED 显示器直接跟踪显示被控对象的温度值，准确度高，显示清楚，稳定可靠，使用方便。 WDY-1 温控仪原理框图如图 1 所示。整个仪表的工作原理是：由 8031 单片机控制，按预先编制的程序定时对热电偶信号（即被测信号）进行采样，并自动进行零漂校正最后显示所测温度值，同时按设定值、所测温度值、温度变化速率，自动进行 PID 参数自整定和运算，并...
