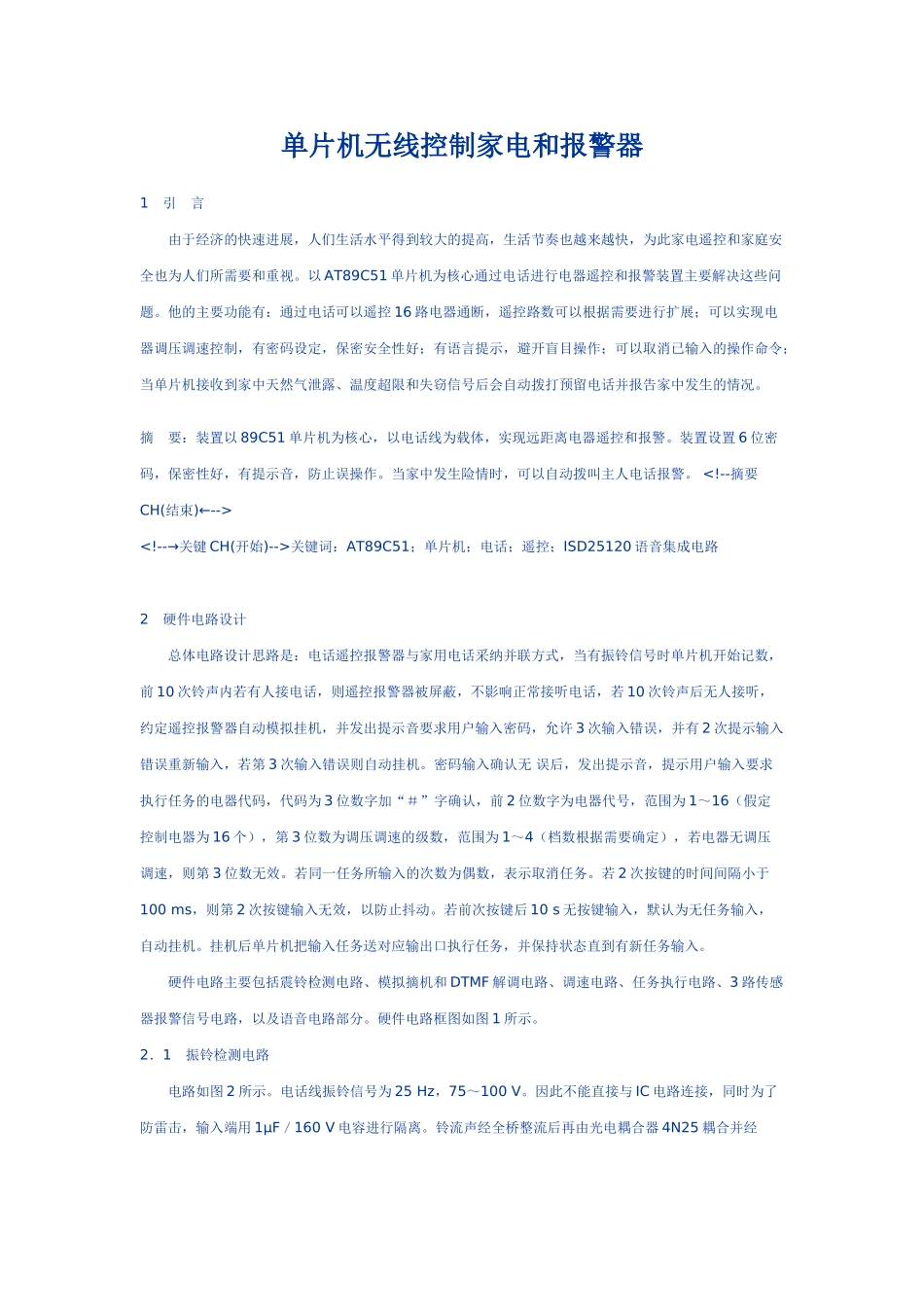

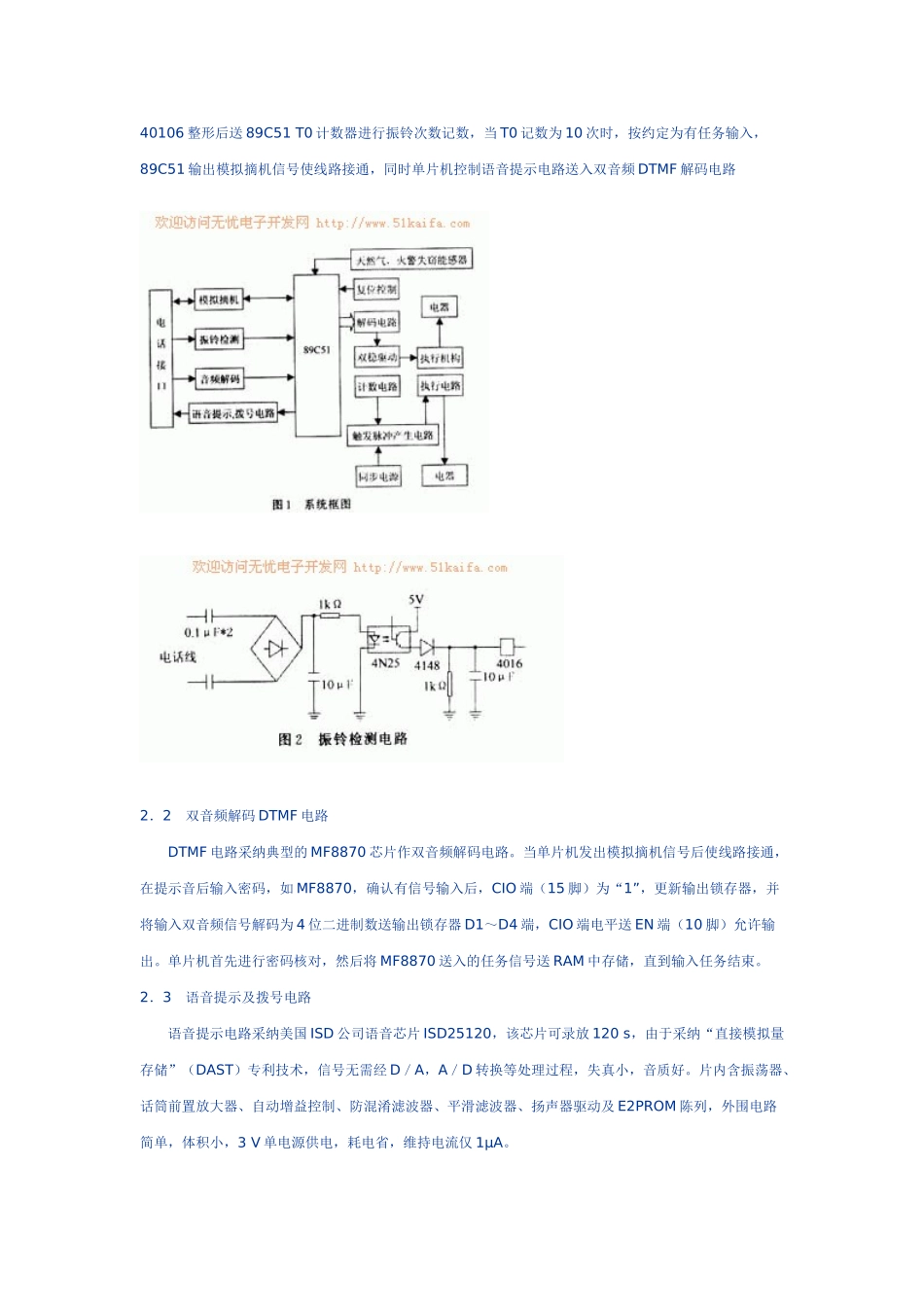

单片机无线控制家电和报警器1 引 言 由于经济的快速进展，人们生活水平得到较大的提高，生活节奏也越来越快，为此家电遥控和家庭安全也为人们所需要和重视。以 AT89C51 单片机为核心通过电话进行电器遥控和报警装置主要解决这些问题。他的主要功能有：通过电话可以遥控 16 路电器通断，遥控路数可以根据需要进行扩展；可以实现电器调压调速控制，有密码设定，保密安全性好；有语言提示，避开盲目操作；可以取消已输入的操作命令；当单片机接收到家中天然气泄露、温度超限和失窃信号后会自动拨打预留电话并报告家中发生的情况。摘 要：装置以 89C51 单片机为核心，以电话线为载体，实现远距离电器遥控和报警。装置设置 6 位密码，保密性好，有提示音，防止误操作。当家中发生险情时，可以自动拨叫主人电话报警。 关键词：AT89C51；单片机；电话；遥控；ISD25120 语音集成电路2 硬件电路设计 总体电路设计思路是：电话遥控报警器与家用电话采纳并联方式，当有振铃信号时单片机开始记数，前 10 次铃声内若有人接电话，则遥控报警器被屏蔽，不影响正常接听电话，若 10 次铃声后无人接听，约定遥控报警器自动模拟挂机，并发出提示音要求用户输入密码，允许 3 次输入错误，并有 2 次提示输入错误重新输入，若第 3 次输入错误则自动挂机。密码输入确认无 误后，发出提示音，提示用户输入要求执行任务的电器代码，代码为 3 位数字加“＃”字确认，前 2 位数字为电器代号，范围为 1～16（假定控制电器为 16 个），第 3 位数为调压调速的级数，范围为 1～4（档数根据需要确定），若电器无调压调速，则第 3 位数无效。若同一任务所输入的次数为偶数，表示取消任务。若 2 次按键的时间间隔小于100 ms，则第 2 次按键输入无效，以防止抖动。若前次按键后 10 s 无按键输入，默认为无任务输入，自动挂机。挂机后单片机把输入任务送对应输出口执行任务，并保持状态直到有新任务输入。 硬件电路主要包括震铃检测电路、模拟摘机和 DTMF 解调电路、调速电路、任务执行电路、3 路传感器报警信号电路，以及语音电路部分。硬件电路框图如图 1 所示。2．1 振铃检测电路 电路如图 2 所示。电话线振铃信号为 25 Hz，75～100 V。因此不能直接与 IC 电路连接，同时为了防雷击，输入端用 1μF／160 V 电容进行隔离。铃流声经全桥整流后再由光电耦合器 4N25 耦...
