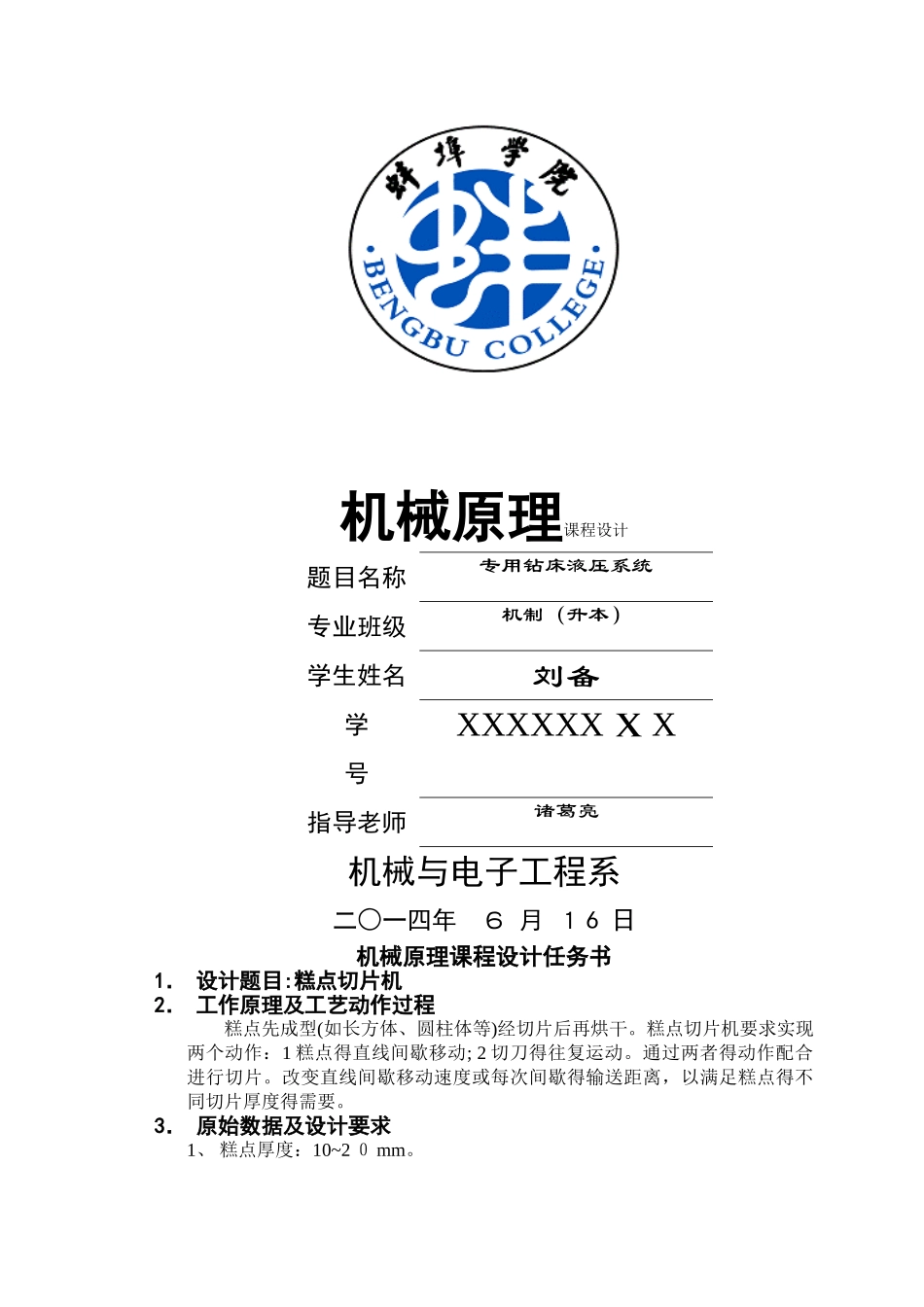

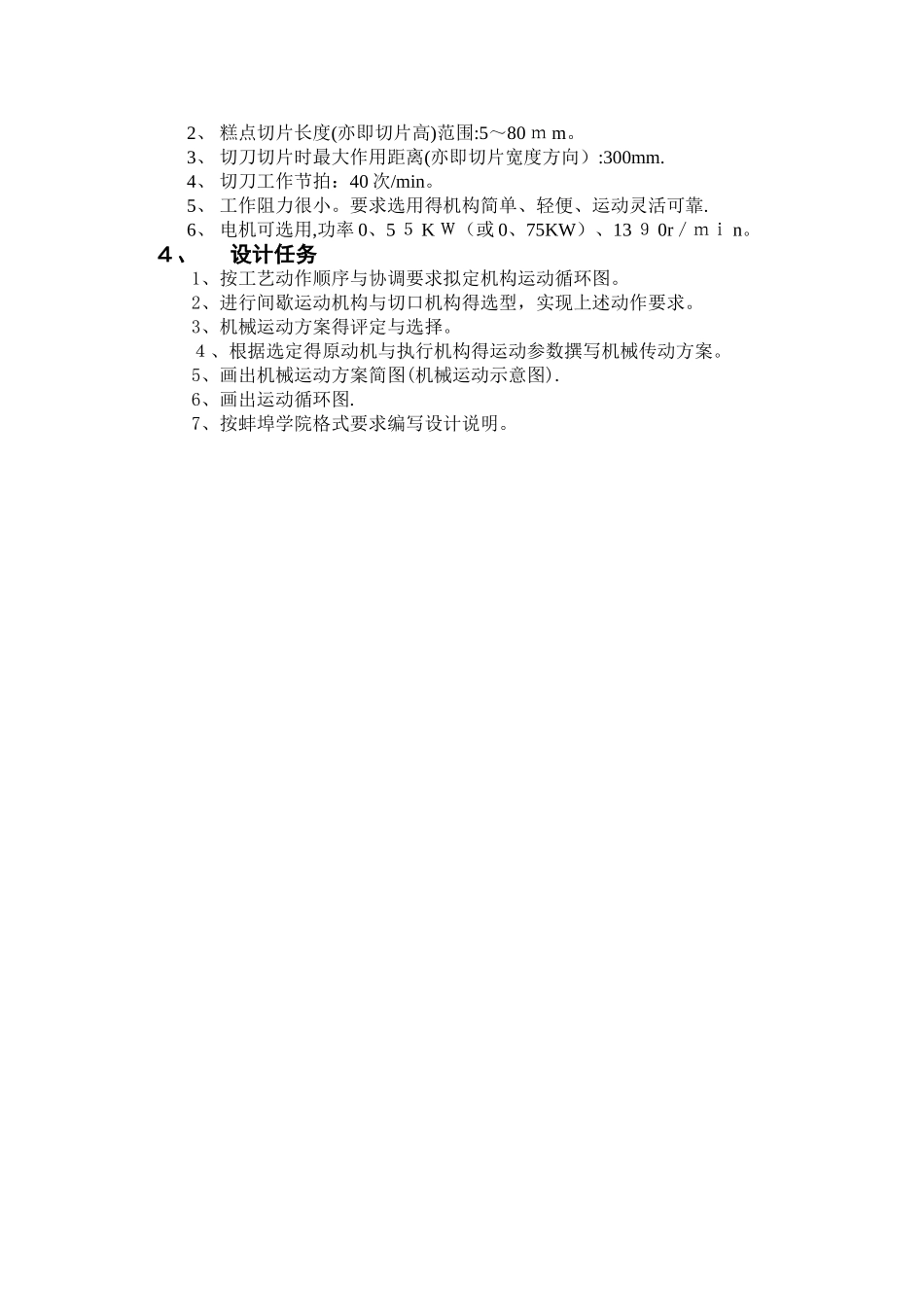

机械原理课程设计题目名称专用钻床液压系统专业班级机制（升本）学生姓名刘备学 号XXXXXX Ｘ X指导老师诸葛亮机械与电子工程系二○一四年 ６ 月 １ 6 日机械原理课程设计任务书1． 设计题目:糕点切片机2． 工作原理及工艺动作过程糕点先成型(如长方体、圆柱体等)经切片后再烘干。糕点切片机要求实现两个动作：1 糕点得直线间歇移动; 2 切刀得往复运动。通过两者得动作配合进行切片。改变直线间歇移动速度或每次间歇得输送距离，以满足糕点得不同切片厚度得需要。3． 原始数据及设计要求1、 糕点厚度：10~2 ０ mm。2、 糕点切片长度(亦即切片高)范围:5～80 ｍ m。3、 切刀切片时最大作用距离(亦即切片宽度方向）:300mm.4、 切刀工作节拍：40 次/min。5、 工作阻力很小。要求选用得机构简单、轻便、运动灵活可靠.6、 电机可选用,功率 0、5 ５ K Ｗ（或 0、75KW）、13 ９ 0r／ｍｉ n。４、 设计任务1、按工艺动作顺序与协调要求拟定机构运动循环图。2、进行间歇运动机构与切口机构得选型，实现上述动作要求。3、机械运动方案得评定与选择。４、根据选定得原动机与执行机构得运动参数撰写机械传动方案。5、画出机械运动方案简图(机械运动示意图).6、画出运动循环图.7、按蚌埠学院格式要求编写设计说明。一 执行机构得选型与评价运动循环图 方案Ⅰ：切刀连续运动：凸轮-连杆机构糕点间歇运动：不完全齿轮机构 主动齿轮凸轮切刀不完全齿轮齿轮传送带切刀得往复运动我们用凸轮-连杆机构实现,刀装在滑块上,利用杠杆定理，当推杆行程增大时,刀具切割糕点,当推杆到达最高点时刀具到达最低点，当推杆行程减小时刀具上升.另外,采纳图示得偏置曲柄滑块机构有急回运动特性,可使刀在向下运动即切糕点时速度加快，从而使切口光滑。糕点得间歇运动我们采纳不完全齿轮实现。当滑块向上运动即刀向上运动时,不完全齿轮进入啮合区,运动带动糕点得移动，当滑块向下运动即刀向下运动时，不完全齿轮进入非啮合区即糕点静止,进行切割。该方案结构简单，但对于不完全齿轮来说,啮合时会有较大冲击，易损坏， 同时该系统整体尺寸较大,工作效率较低，结构不紧凑,调试性较低。方案Ⅱ：切刀往复运动：齿轮—曲柄导杆机构糕点间歇运动:不完全齿轮机构不完全齿轮切刀机构锥齿轮电动机同步带切刀机构切刀直齿轮锥齿轮切刀得往复运动我们采纳摆动导杆机构与齿轮机构实现，利用导杆机构使摇杆产生一定角度得摆动，控制导杆机构得尺寸，可使刀得摆...
