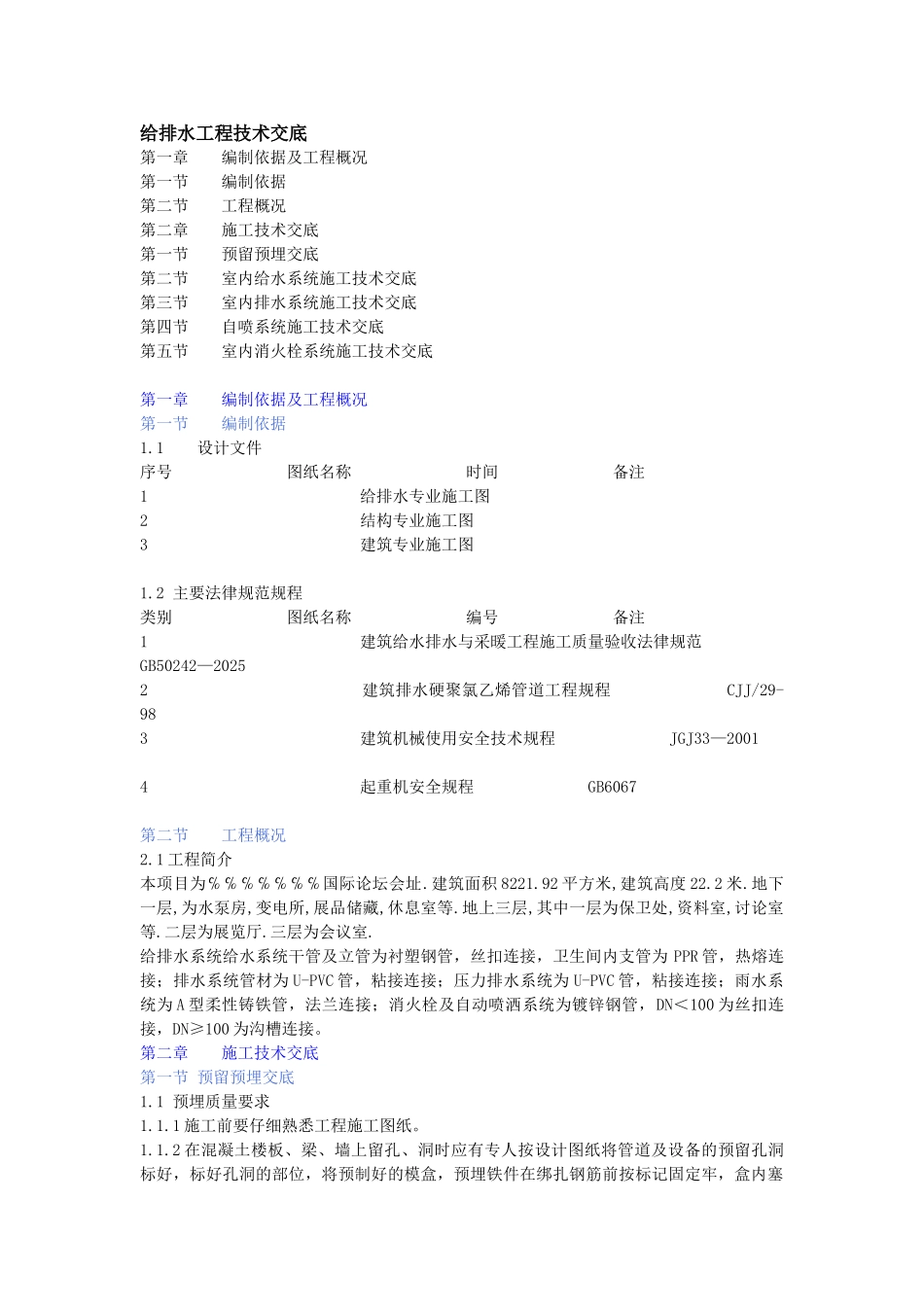

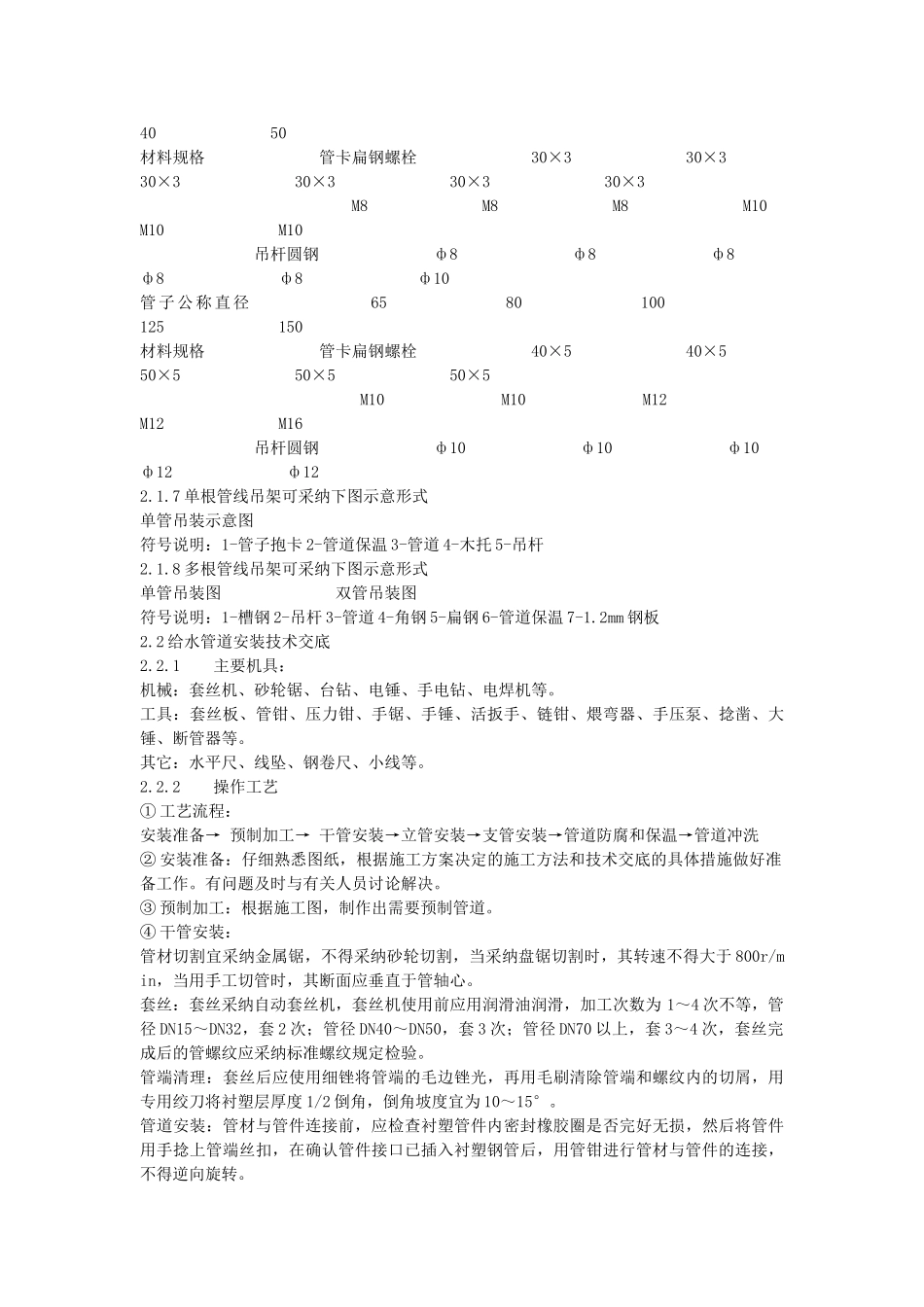

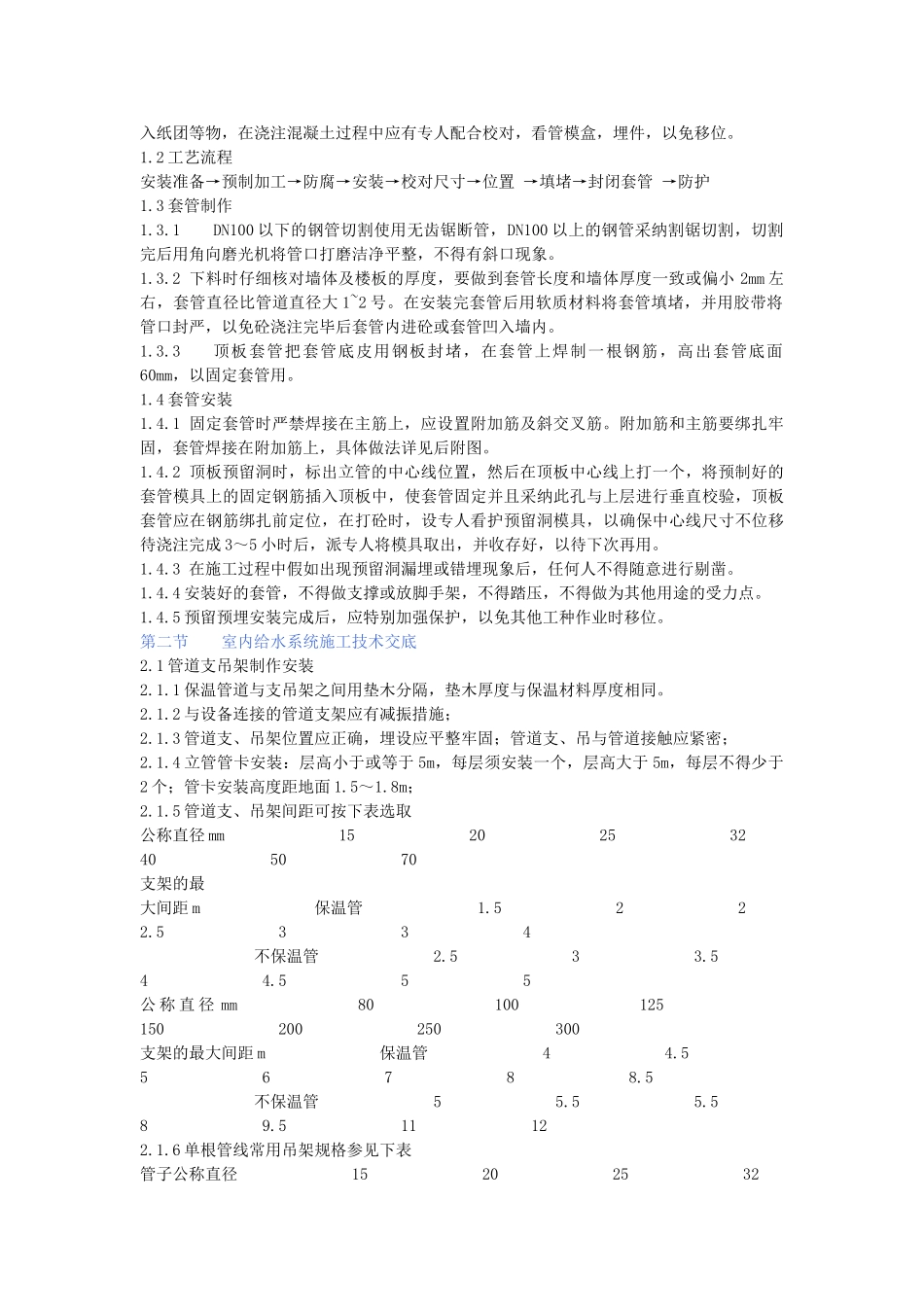

给排水工程技术交底

给排水工程技术交底第一章 编制依据及工程概况第一节 编制依据第二节 工程概况第二章 施工技术交底第一节 预留预埋交底第二节 室内给水系统施工技术交底第三节 室内排水系统施工技术交底第四节 自喷系统施工技术交底第五节 室内消火栓系统施工技术交底第一章 编制依据及工程概况第一节 编制依据1.1 设计文件序号 图纸名称 时间 备注1 给排水专业施工图 2 结构专业施工图 3 建筑专业施工图 1.2 主要法律规范规程类别 图纸名称 编号 备注1 建筑给水排水与采暖工程施工质量验收法律规范 GB50242—2025 2 建筑排水硬聚氯乙烯管道工程规程 CJJ/29-98 3 建筑机械使用安全技术规程 JGJ33—2001 4 起重机安全规程 GB6067 第二节 工程概况2.1 工程简介本项目为℅℅℅℅℅℅℅国际论坛会址.建筑面积 8221.92 平方米,建筑高度 22.2 米.地下一层,为水泵房,变电所,展品储藏,休息室等.地上三层,其中一层为保卫处,资料室,讨论室等.二层为展览厅.三层为会议室.给排水系统给水系统干管及立管为衬塑钢管，丝扣连接，卫生间内支管为 PPR 管，热熔连接；排水系统管材为 U-PVC 管，粘接连接；压力排水系统为 U-PVC 管，粘接连接；雨水系统为 A 型柔性铸铁管，法兰连接；消火栓及自动喷洒系统为镀锌钢管，DN＜100 为丝扣连接，DN≥100 为沟槽连接。第二章 施工技术交底第一节 预留预埋交底1.1 预埋质量要求1.1.1 施工前要仔细熟悉工程施工图纸。1.1.2 在混凝土楼板、梁、墙上留孔、洞时应有专人按设计图纸将管道及设备的预留孔洞标好，标好孔洞的部位，将预制好的模盒，预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒，埋件，以免移位。1.2 工艺流程安装准备→预制加工→防腐→安装→校对尺寸→位置 →填堵→封闭套管 →防护1.3 套管制作1.3.1 DN100 以下的钢管切割使用无齿锯断管，DN100 以上的钢管采纳割锯切割，切割完后用角向磨光机将管口打磨洁净平整，不得有斜口现象。1.3.2 下料时仔细核对墙体及楼板的厚度，要做到套管长度和墙体厚度一致或偏小 2mm 左右，套管直径比管道直径大 1~2 号。在安装完套管后用软质材料将套管填堵，并用胶带将管口封严，以免砼浇注完毕后套管内进砼或套管凹入墙内。1.3.3 顶板套管把套管底皮用钢板封堵，在套管上焊制一根钢筋，高出套管底面60mm，以固定套管用。1.4 套管安装1.4.1 固定套管时严禁焊接...
