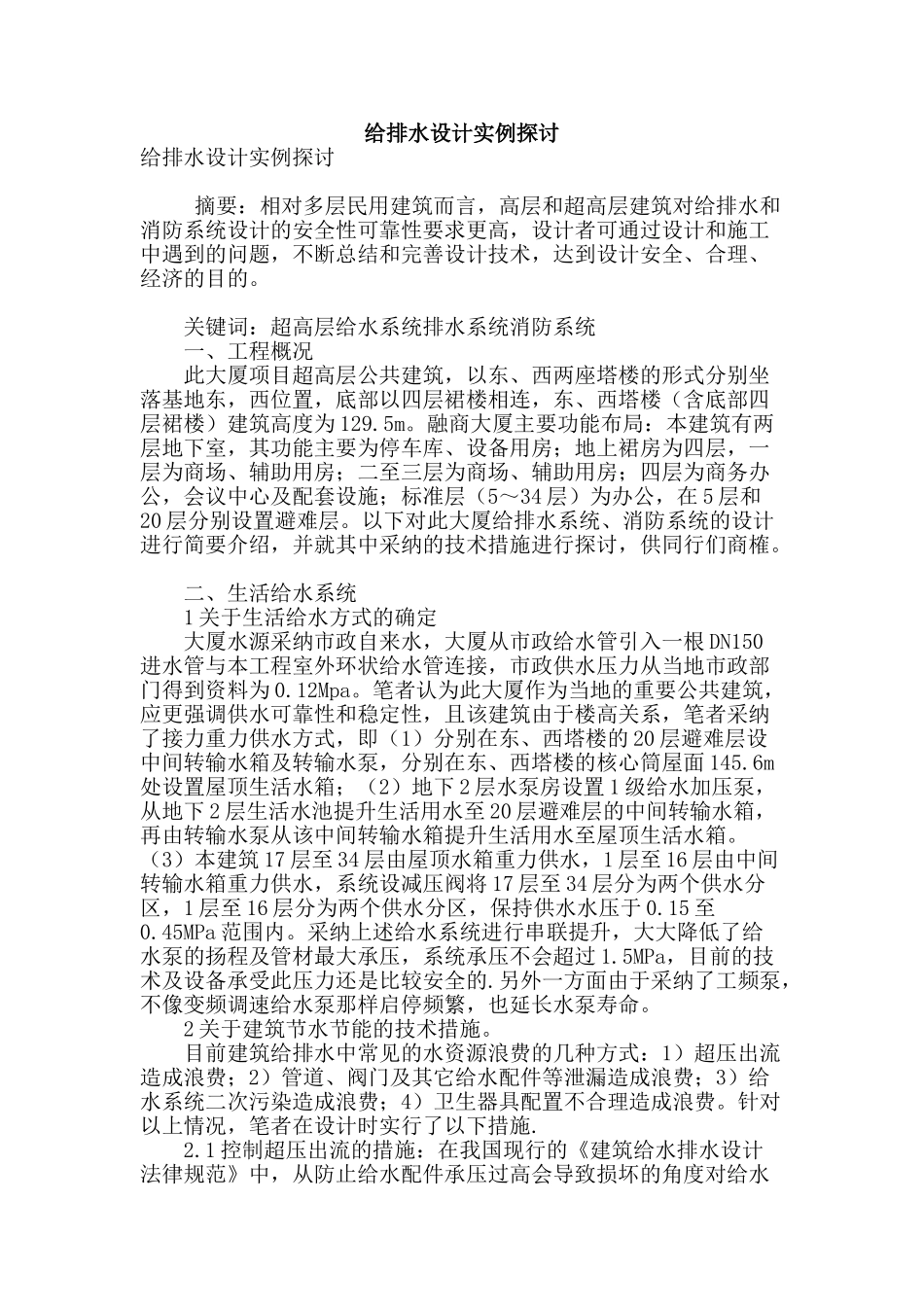

给排水设计实例探讨给排水设计实例探讨 摘要：相对多层民用建筑而言，高层和超高层建筑对给排水和消防系统设计的安全性可靠性要求更高，设计者可通过设计和施工中遇到的问题，不断总结和完善设计技术，达到设计安全、合理、经济的目的。 关键词：超高层给水系统排水系统消防系统 一、工程概况 此大厦项目超高层公共建筑，以东、西两座塔楼的形式分别坐落基地东，西位置，底部以四层裙楼相连，东、西塔楼（含底部四层裙楼）建筑高度为 129.5m。融商大厦主要功能布局：本建筑有两层地下室，其功能主要为停车库、设备用房；地上裙房为四层，一层为商场、辅助用房；二至三层为商场、辅助用房；四层为商务办公，会议中心及配套设施；标准层（5～34 层）为办公，在 5 层和20 层分别设置避难层。以下对此大厦给排水系统、消防系统的设计进行简要介绍，并就其中采纳的技术措施进行探讨，供同行们商榷。 二、生活给水系统 1 关于生活给水方式的确定 大厦水源采纳市政自来水，大厦从市政给水管引入一根 DN150进水管与本工程室外环状给水管连接，市政供水压力从当地市政部门得到资料为 0.12Mpa。笔者认为此大厦作为当地的重要公共建筑，应更强调供水可靠性和稳定性，且该建筑由于楼高关系，笔者采纳了接力重力供水方式，即（1）分别在东、西塔楼的 20 层避难层设中间转输水箱及转输水泵，分别在东、西塔楼的核心筒屋面 145.6m处设置屋顶生活水箱；（2）地下 2 层水泵房设置 1 级给水加压泵，从地下 2 层生活水池提升生活用水至 20 层避难层的中间转输水箱，再由转输水泵从该中间转输水箱提升生活用水至屋顶生活水箱。（3）本建筑 17 层至 34 层由屋顶水箱重力供水，1 层至 16 层由中间转输水箱重力供水，系统设减压阀将 17 层至 34 层分为两个供水分区，1 层至 16 层分为两个供水分区，保持供水水压于 0.15 至0.45MPa 范围内。采纳上述给水系统进行串联提升，大大降低了给水泵的扬程及管材最大承压，系统承压不会超过 1.5MPa，目前的技术及设备承受此压力还是比较安全的.另外一方面由于采纳了工频泵，不像变频调速给水泵那样启停频繁，也延长水泵寿命。 2 关于建筑节水节能的技术措施。 目前建筑给排水中常见的水资源浪费的几种方式：1）超压出流造成浪费；2）管道、阀门及其它给水配件等泄漏造成浪费；3）给水系统二次污染造成浪费；4）卫生器具配置不合理造成浪费。针对以上情况，笔者在设计时实行了以下措...
