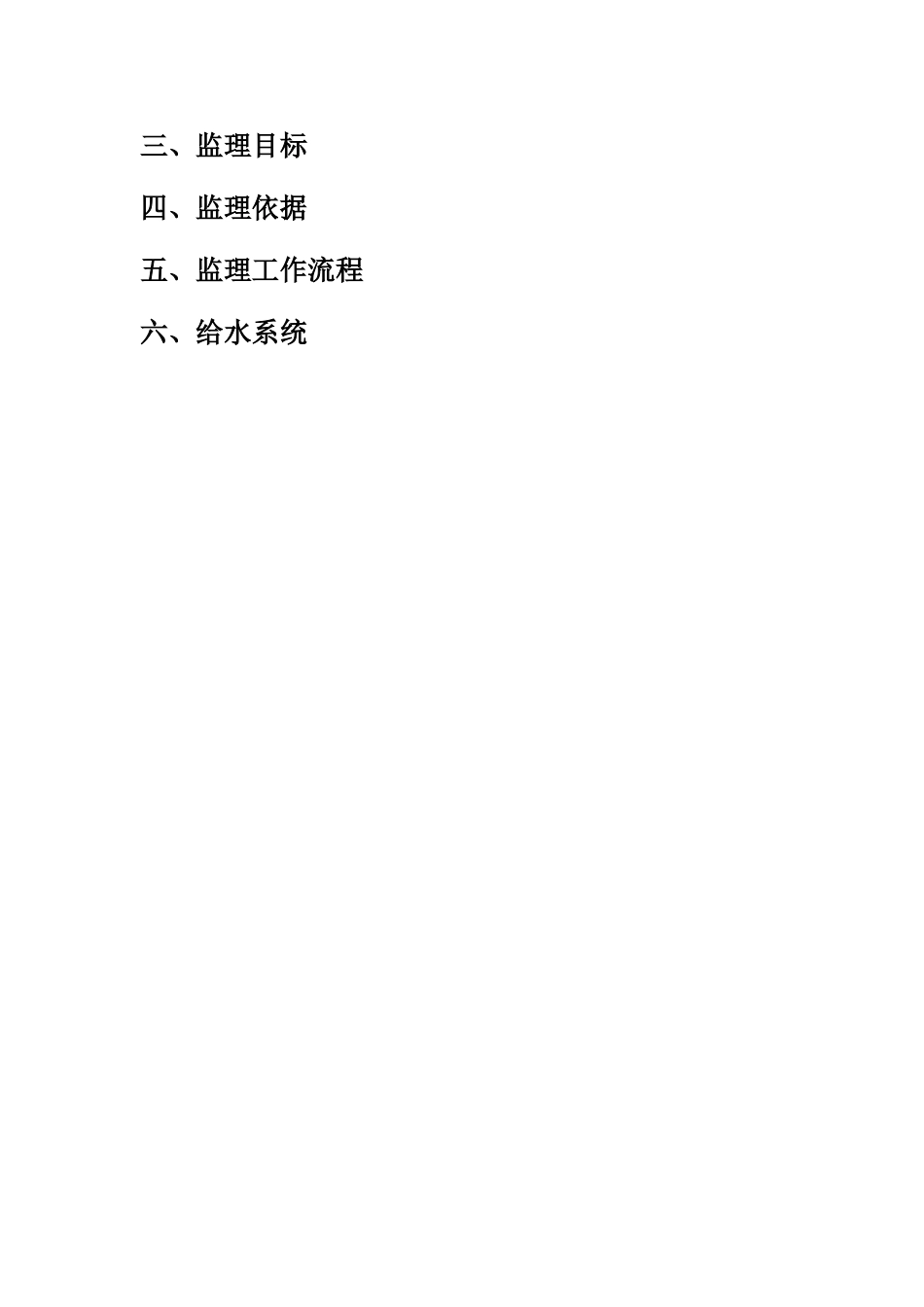

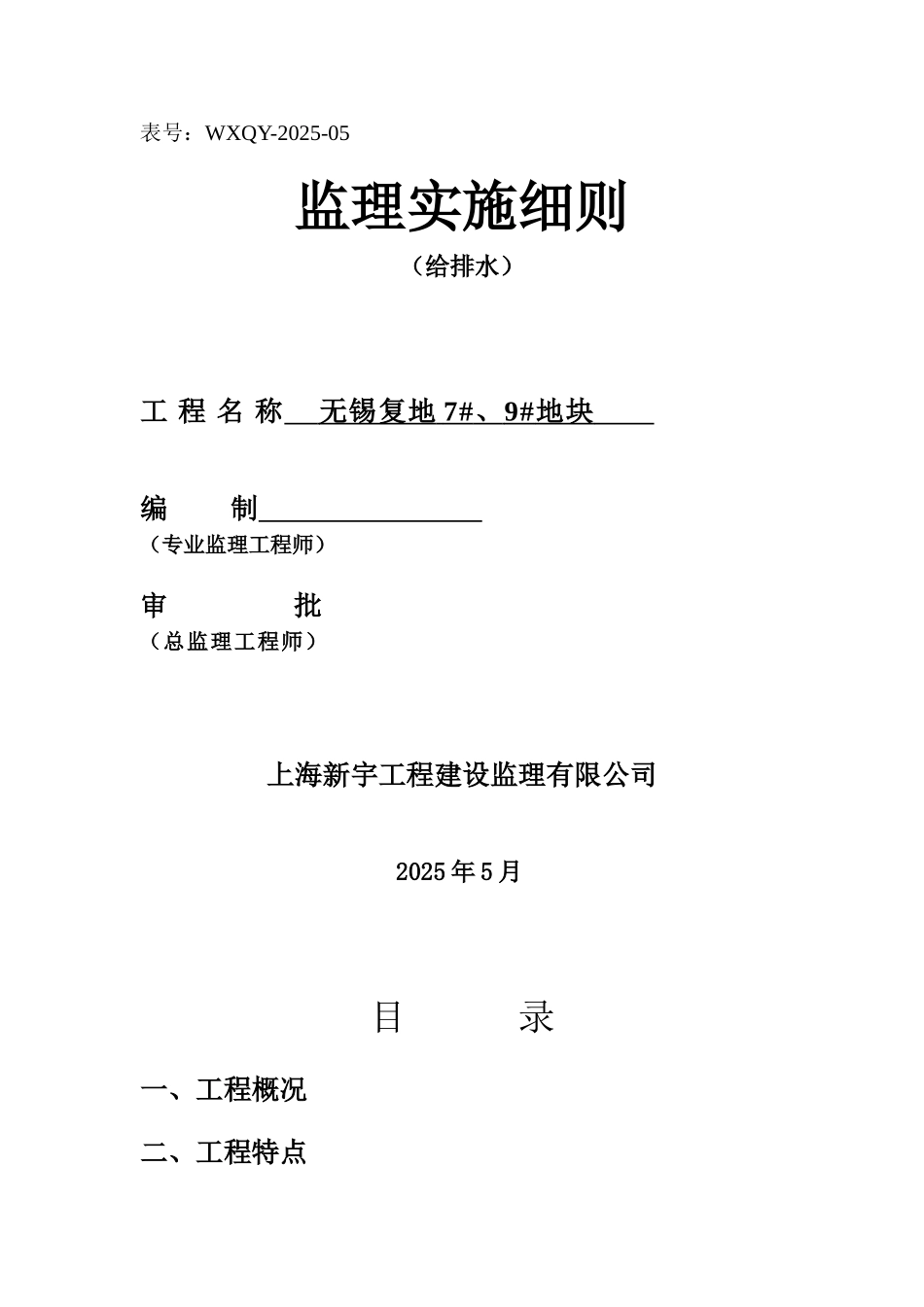

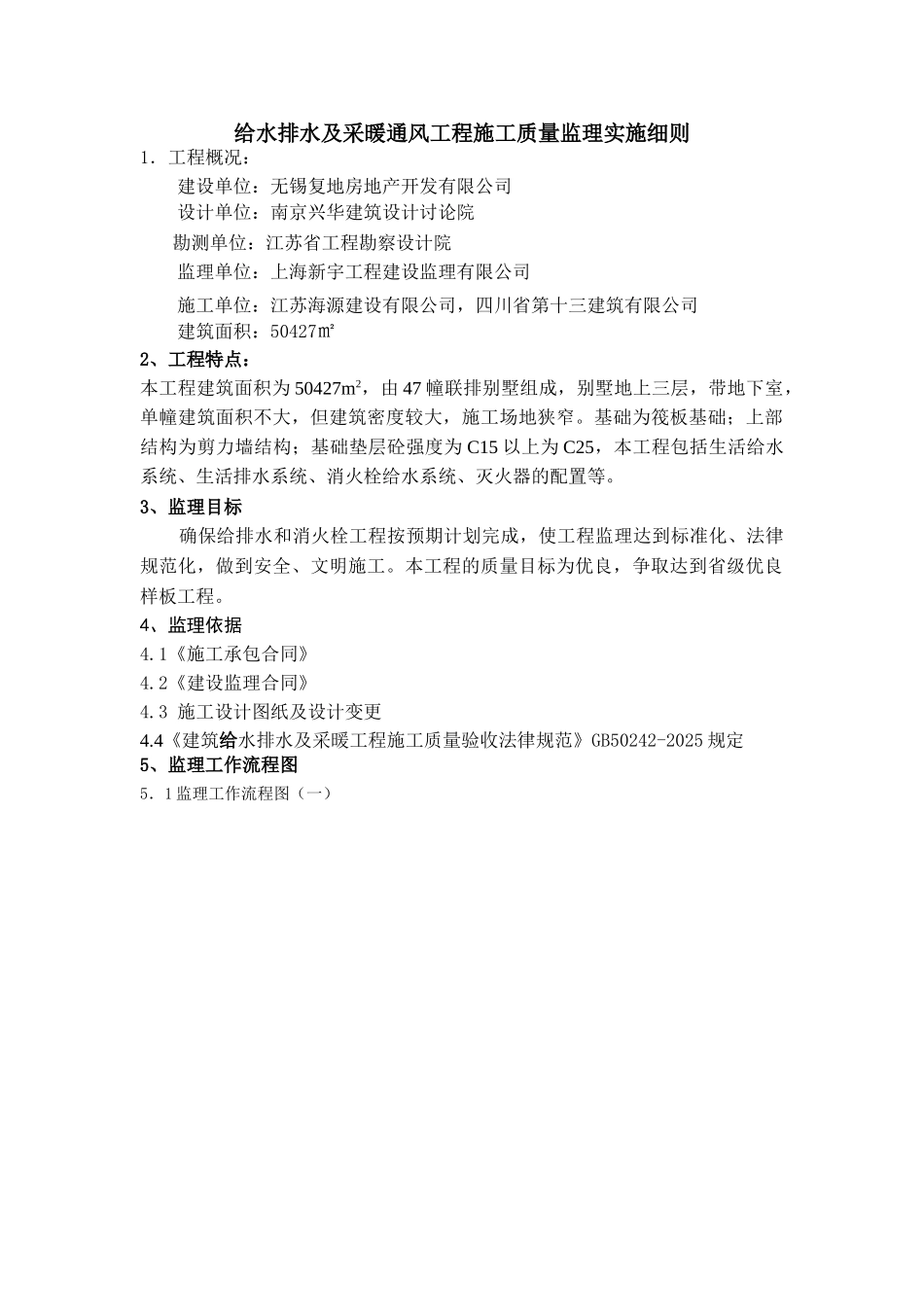

表号：WXQY-2025-05监理实施细则（给排水）工 程 名 称 无锡复地 7# 、 9# 地块 编 制 （专业监理工程师）审 批 （总监理工程师）上海新宇工程建设监理有限公司 2025 年 5 月目 录一、工程概况二、工程特点三、监理目标四、监理依据五、监理工作流程六、给水系统给水排水及采暖通风工程施工质量监理实施细则1．工程概况：建设单位：无锡复地房地产开发有限公司设计单位：南京兴华建筑设计讨论院勘测单位：江苏省工程勘察设计院监理单位：上海新宇工程建设监理有限公司 施工单位：江苏海源建设有限公司，四川省第十三建筑有限公司建筑面积：50427㎡2、工程特点：本工程建筑面积为 50427m2，由 47 幢联排别墅组成，别墅地上三层，带地下室，单幢建筑面积不大，但建筑密度较大，施工场地狭窄。基础为筏板基础；上部结构为剪力墙结构；基础垫层砼强度为 C15 以上为 C25，本工程包括生活给水系统、生活排水系统、消火栓给水系统、灭火器的配置等。3、监理目标 确保给排水和消火栓工程按预期计划完成，使工程监理达到标准化、法律规范化，做到安全、文明施工。本工程的质量目标为优良，争取达到省级优良样板工程。4、监理依据4.1《施工承包合同》4.2《建设监理合同》4.3 施工设计图纸及设计变更4.4《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2025 规定5、监理工作流程图5．1 监理工作流程图（一）5.2 监理工作流程图（二）6、给水系统① 1.1 建筑给水工程质量要求承包方提交报验单（附材料自检记录、材料清单、质保书、合格证、及有关的性能检测报告）合格材料、设备进场材料设备进入现场使用监理审查相关资料及现场材料设备复核承包方自检质保书、合格证不合格承包方向监理报验责任人：专业监理工程师签署隐蔽工程验收单责任人：监理工程师检查结果落实整改措施责任人：施工单位不合格合格隐蔽工程施工单位自检合格进行下一道工序② 1.1.1 室内给水管道及配件安装工程，质量要求符合《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2025 规定。③ 项 目④ 质 量 要 求⑤ 主控项目⑥ 1 ⑦ 给水管道水压试验⑧ 第 4.2.1 条⑨ 2 ⑩ 给水系统通水试验⑪ 第 4.2.2 条⑫ 3 ⑬ 生活给水系统管道冲洗和消毒⑭ 第 4.2.3 条⑮ 4 ⑯ 直埋金属给水管道防腐⑰ 第 4.2.4 条⑱⑲ 一⑳ 般㉑ 项㉒ 目㉓ 1 ㉔ 给水排水管道的平行、垂直净距㉕ 第 4.2.5 条㉖ 2 ㉗ 金...
