继电保护三段电流保护实验实验报告

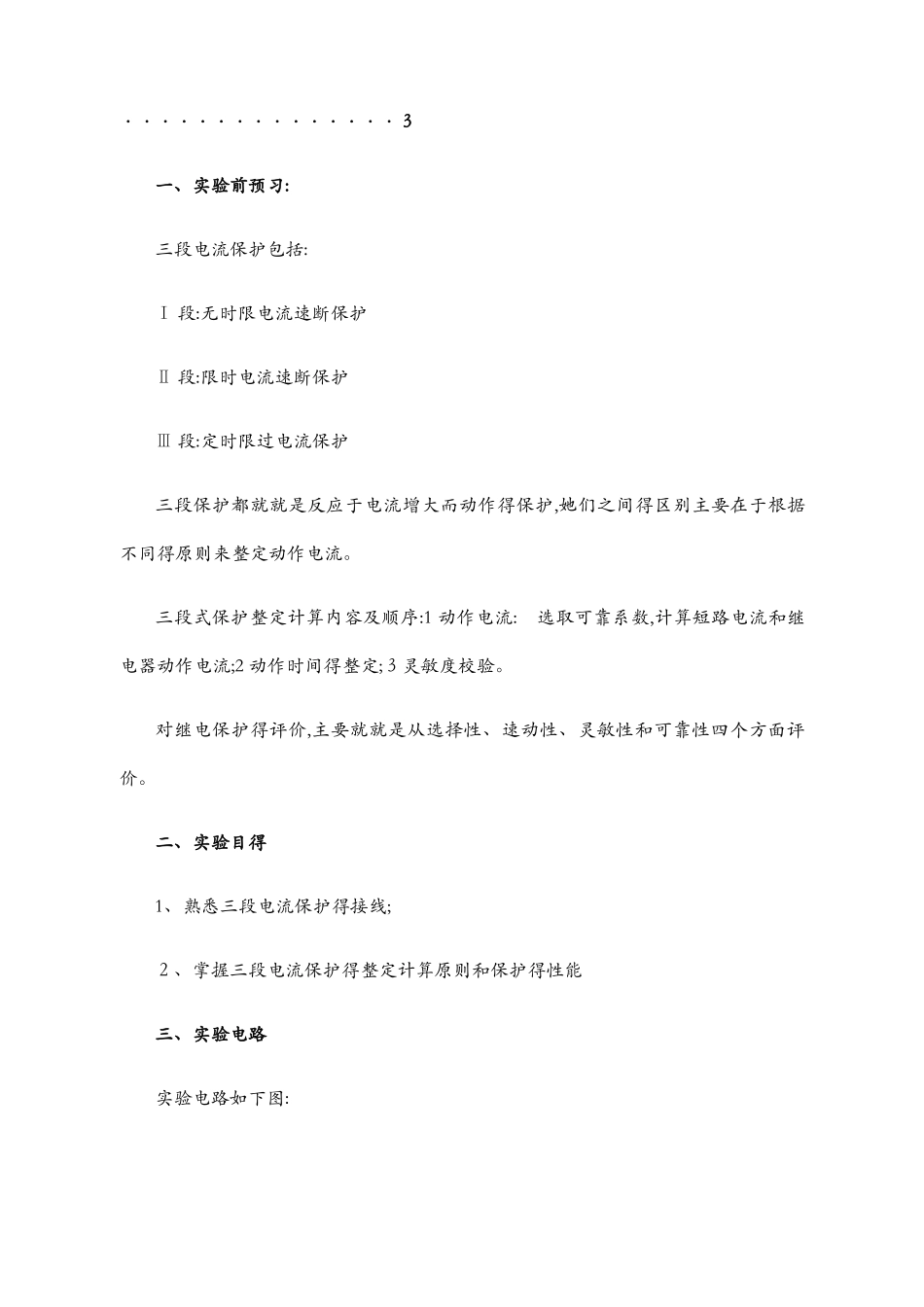

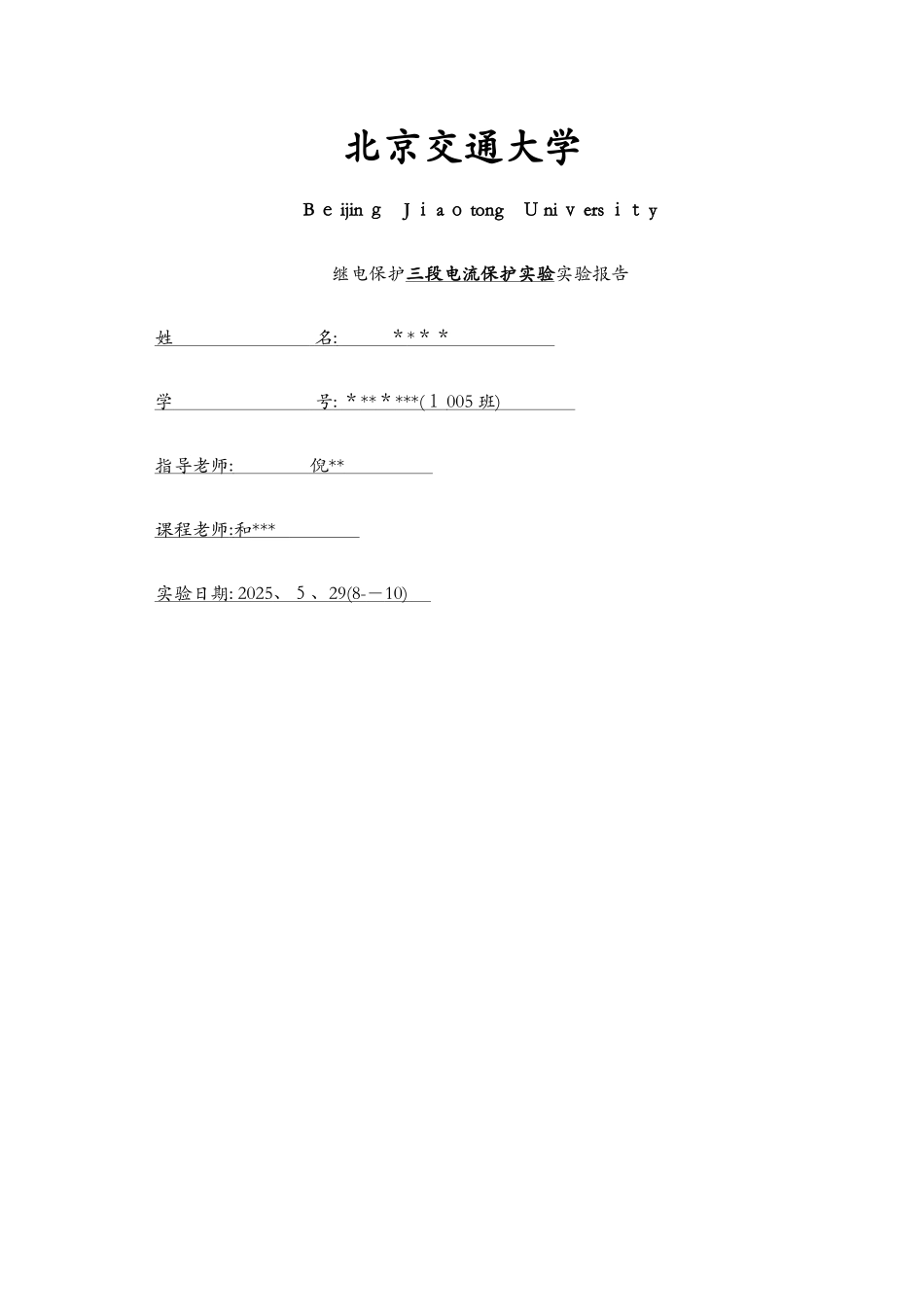

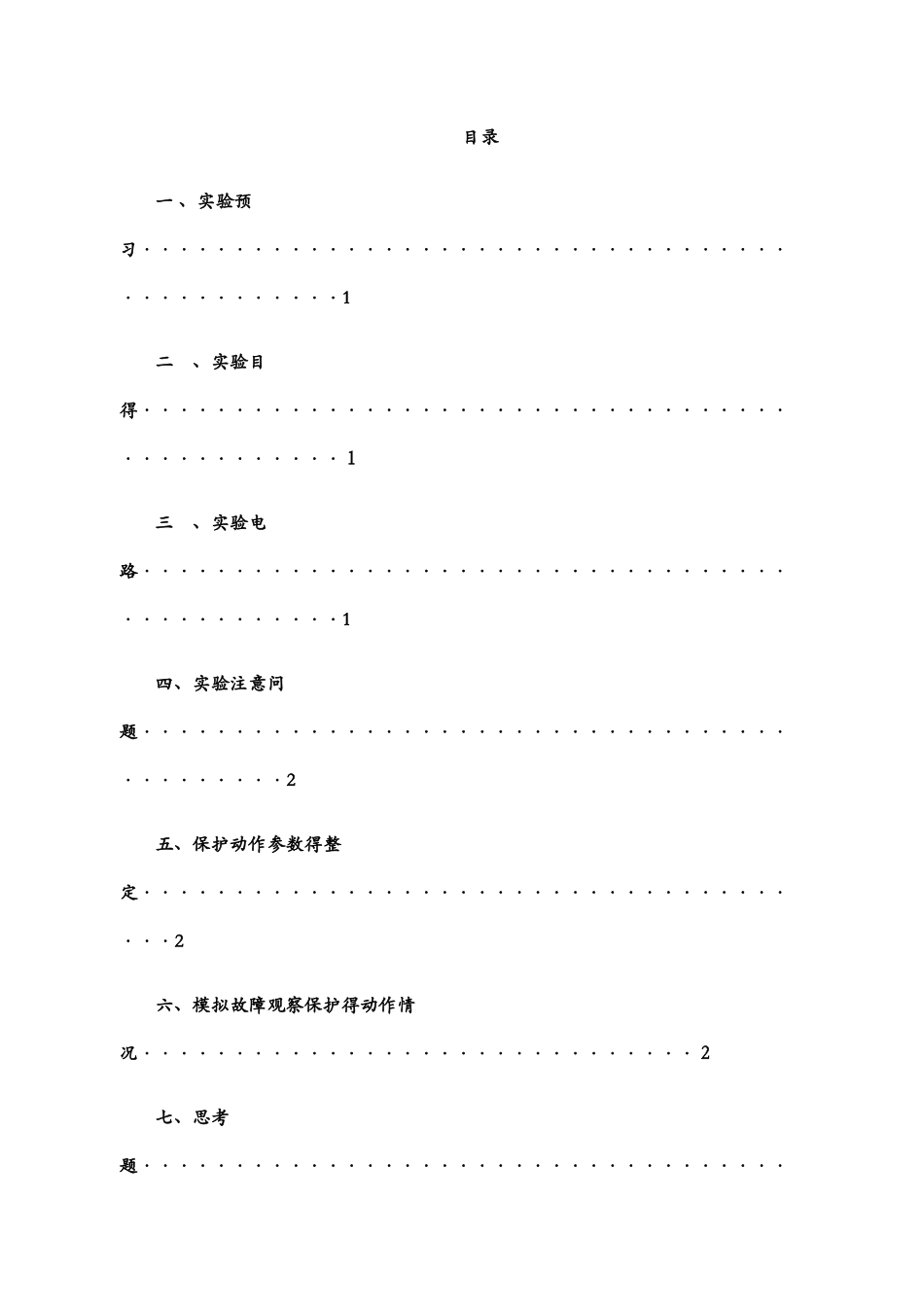

北京交通大学B ｅ ijin ｇ J ｉ a ｏ tong Ｕ ni ｖ ers ｉｔ y继电保护三段电流保护实验实验报告姓 名 : ＊ * ＊＊ 学 号 : ＊ ** ＊ ***( １ 005 班 ) 指导老师 : 倪 ** 课程老师 : 和 *** 实验日期 : 2025 、５、 29(8- － 10) 目录一 、实验预习···············································1二 、实验目得···············································１三 、实验电路···············································1四、实验注意问题············································2五、保护动作参数得整定······································2六、模拟故障观察保护得动作情况······························２七、思考题··················································３一、实验前预习:三段电流保护包括:Ⅰ 段:无时限电流速断保护Ⅱ 段:限时电流速断保护Ⅲ 段:定时限过电流保护三段保护都就就是反应于电流增大而动作得保护,她们之间得区别主要在于根据不同得原则来整定动作电流。三段式保护整定计算内容及顺序:1 动作电流: 选取可靠系数,计算短路电流和继电器动作电流;2 动作时间得整定;３灵敏度校验。对继电保护得评价,主要就就是从选择性、速动性、灵敏性和可靠性四个方面评价。二、实验目得1、熟悉三段电流保护得接线;２、掌握三段电流保护得整定计算原则和保护得性能三、实验电路实验电路如下图:其中继电器得接线法有:(1)三相三继电器得完全星形接线 (2)两相两继电器得不完全星形接线 另外还有两种继电器得接法如下:(３)两相三继电器接线法(4)两相继电器接线法 对三相继电保护得评价:由 I 段、II 段或 II Ｉ段而组成得阶段式电流保护,其最主要得优点就就就是简单、可靠,并且在一般情况下能满足快速切除故障得要求,因此在电网中特别就就是在３５k Ｖ及以下得单侧电源辐射形电网中得到广泛得应用。其缺点就就是受电网得接线及电力系统运行方式变化得影响,使其灵敏性和保护范围不能满足要求。四、实验注意问题1、沟通电流回...
