缠绕机作业指导书

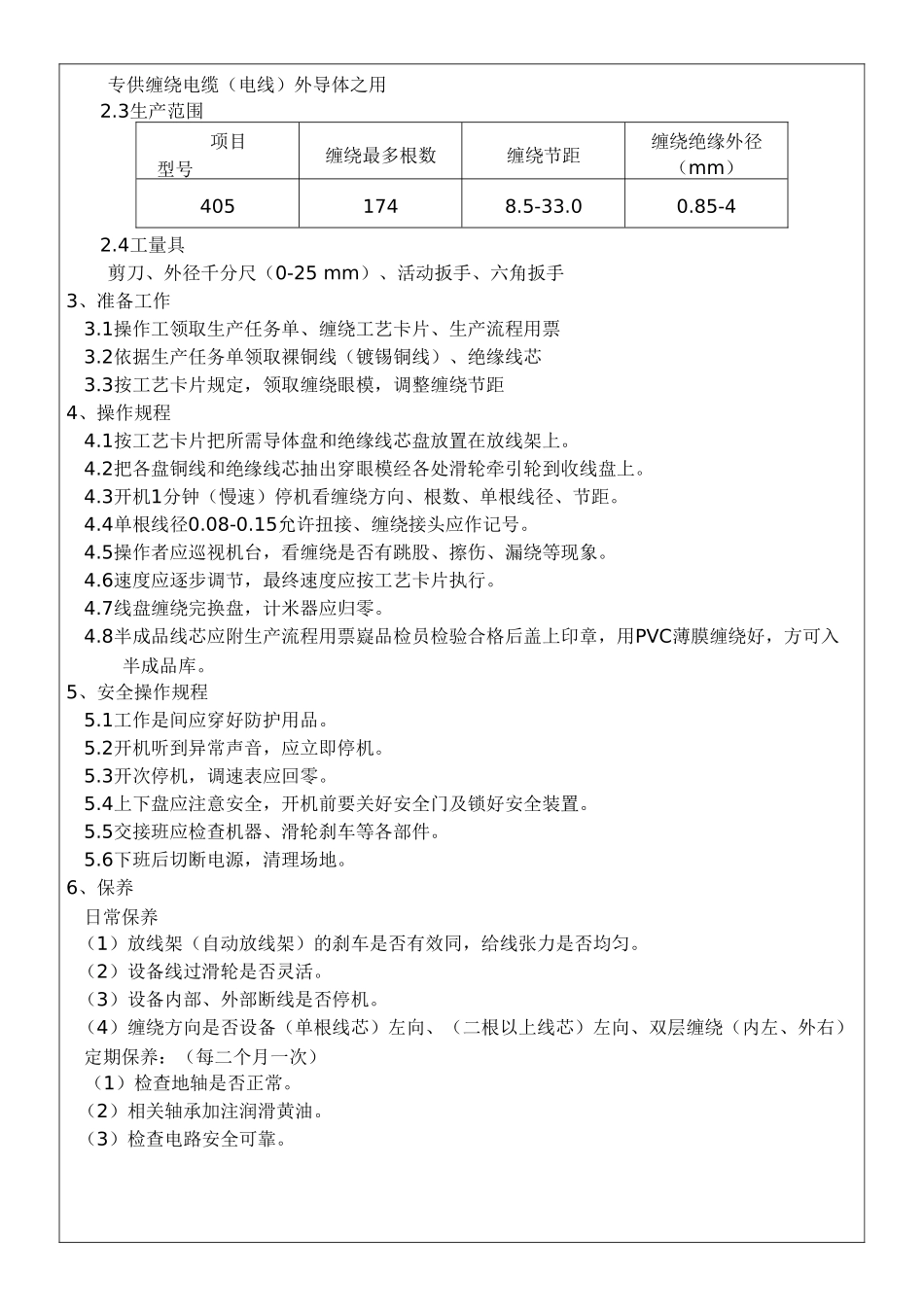

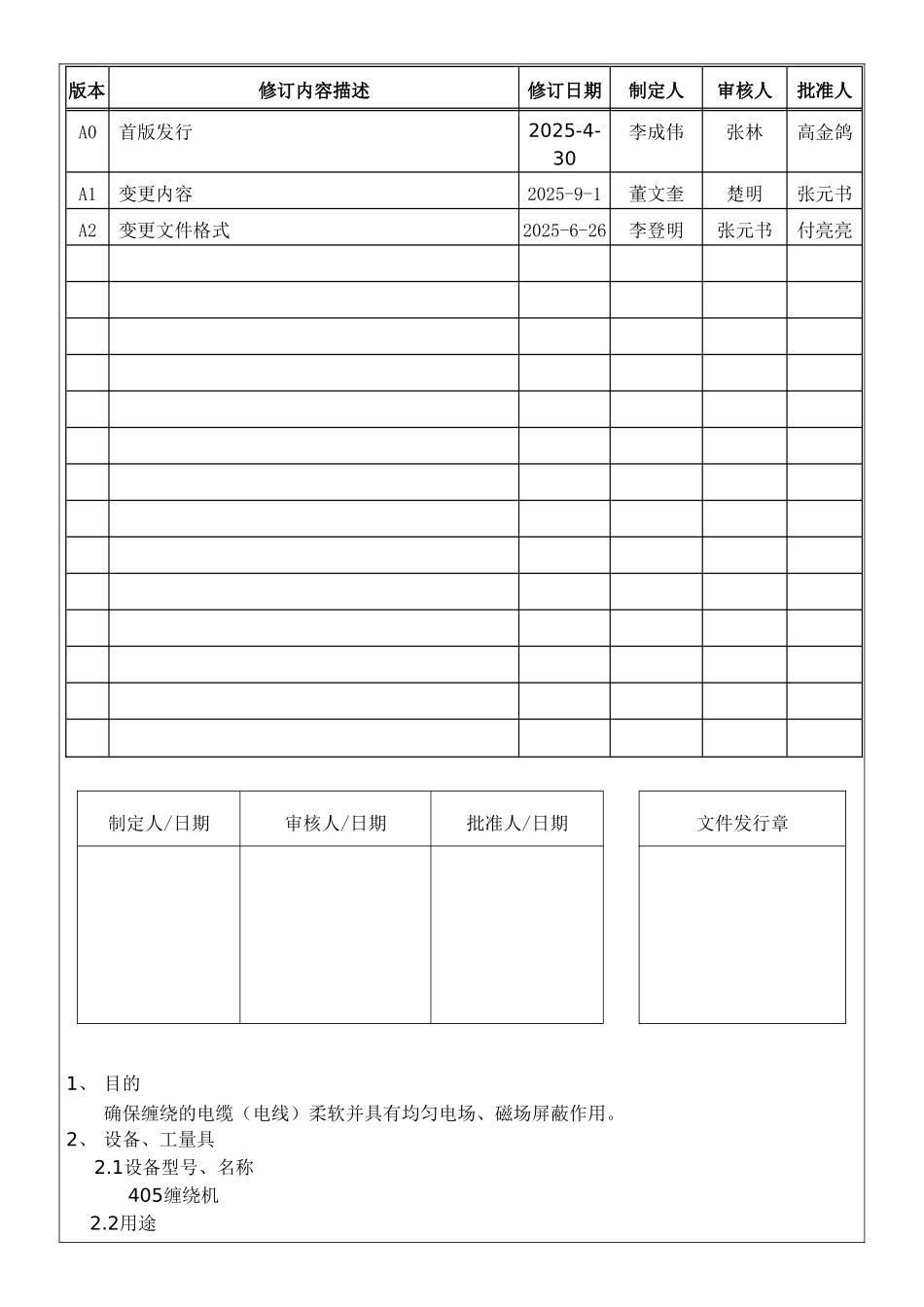

版本修订内容描述修订日期制定人审核人批准人A0首版发行2025-4-30李成伟张林高金鸽A1变更内容2025-9-1董文奎楚明张元书A2变更文件格式2025-6-26李登明张元书付亮亮1、 目的确保缠绕的电缆（电线）柔软并具有均匀电场、磁场屏蔽作用。2、 设备、工量具 2.1设备型号、名称405缠绕机 2.2用途制定人/日期审核人/日期批准人/日期文件发行章 专供缠绕电缆（电线）外导体之用2.3生产范围 项目 型号缠绕最多根数缠绕节距缠绕绝缘外径（mm）4051748.5-33.00.85-42.4工量具 剪刀、外径千分尺（0-25 mm）、活动扳手、六角扳手3、准备工作 3.1操作工领取生产任务单、缠绕工艺卡片、生产流程用票 3.2依据生产任务单领取裸铜线（镀锡铜线）、绝缘线芯 3.3按工艺卡片规定，领取缠绕眼模，调整缠绕节距4、操作规程 4.1按工艺卡片把所需导体盘和绝缘线芯盘放置在放线架上。 4.2把各盘铜线和绝缘线芯抽出穿眼模经各处滑轮牵引轮到收线盘上。 4.3开机1分钟（慢速）停机看缠绕方向、根数、单根线径、节距。 4.4单根线径0.08-0.15允许扭接、缠绕接头应作记号。 4.5操作者应巡视机台，看缠绕是否有跳股、擦伤、漏绕等现象。 4.6速度应逐步调节，最终速度应按工艺卡片执行。 4.7线盘缠绕完换盘，计米器应归零。 4.8半成品线芯应附生产流程用票嶷品检员检验合格后盖上印章，用PVC薄膜缠绕好，方可入半成品库。5、安全操作规程 5.1工作是间应穿好防护用品。 5.2开机听到异常声音，应立即停机。 5.3开次停机，调速表应回零。 5.4上下盘应注意安全，开机前要关好安全门及锁好安全装置。 5.5交接班应检查机器、滑轮刹车等各部件。 5.6下班后切断电源，清理场地。6、保养 日常保养 （1）放线架（自动放线架）的刹车是否有效同，给线张力是否均匀。 （2）设备线过滑轮是否灵活。 （3）设备内部、外部断线是否停机。 （4）缠绕方向是否设备（单根线芯）左向、（二根以上线芯）左向、双层缠绕（内左、外右） 定期保养：（每二个月一次）（1）检查地轴是否正常。 （2）相关轴承加注润滑黄油。 （3）检查电路安全可靠。
