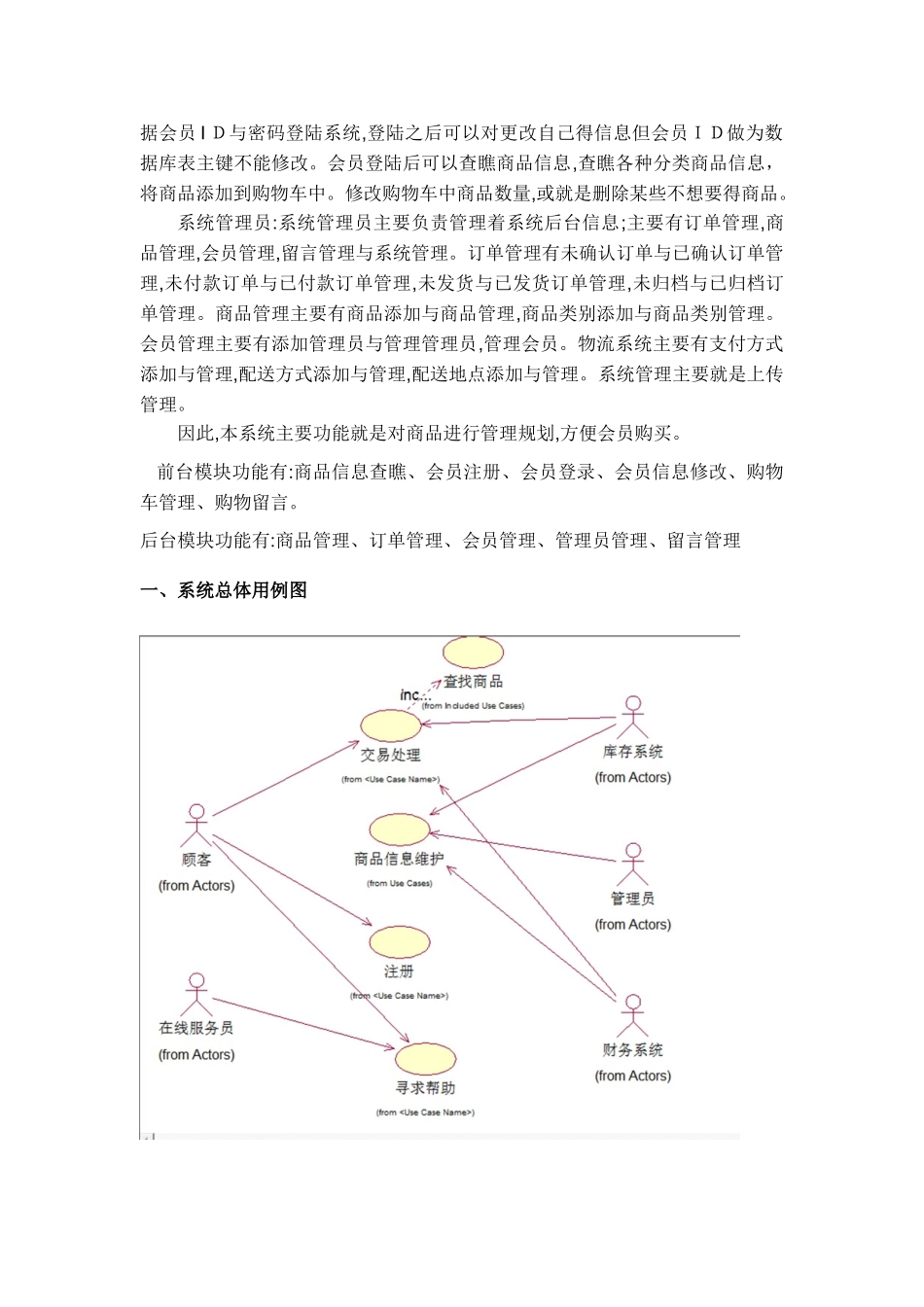

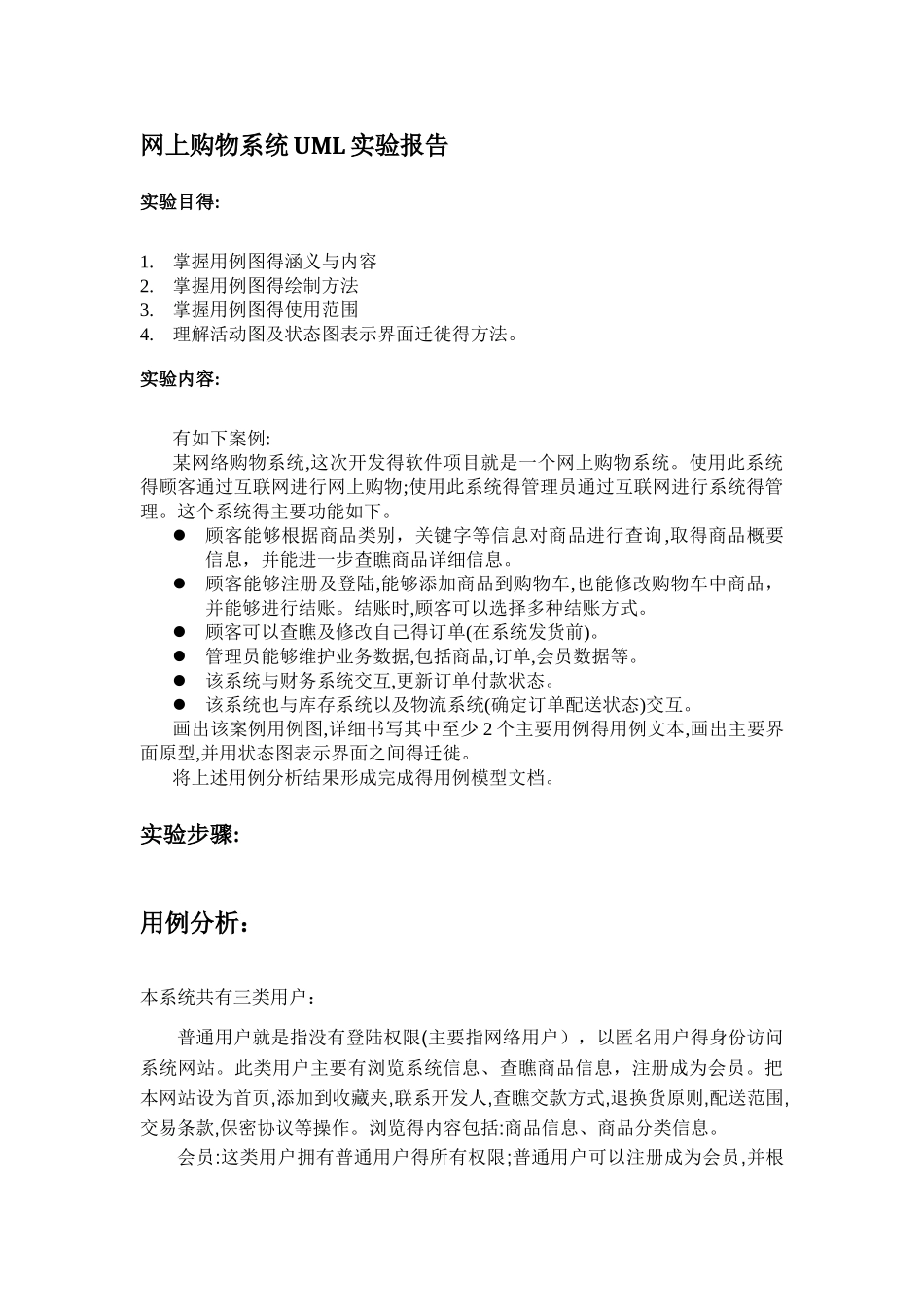

网上购物系统 UML 实验报告实验目得:1.掌握用例图得涵义与内容2.掌握用例图得绘制方法3.掌握用例图得使用范围4.理解活动图及状态图表示界面迁徙得方法。实验内容:有如下案例:某网络购物系统,这次开发得软件项目就是一个网上购物系统。使用此系统得顾客通过互联网进行网上购物;使用此系统得管理员通过互联网进行系统得管理。这个系统得主要功能如下。顾客能够根据商品类别，关键字等信息对商品进行查询,取得商品概要信息，并能进一步查瞧商品详细信息。顾客能够注册及登陆,能够添加商品到购物车,也能修改购物车中商品，并能够进行结账。结账时,顾客可以选择多种结账方式。顾客可以查瞧及修改自己得订单(在系统发货前)。管理员能够维护业务数据,包括商品,订单,会员数据等。该系统与财务系统交互,更新订单付款状态。该系统也与库存系统以及物流系统(确定订单配送状态)交互。画出该案例用例图,详细书写其中至少 2 个主要用例得用例文本,画出主要界面原型,并用状态图表示界面之间得迁徙。将上述用例分析结果形成完成得用例模型文档。实验步骤:用例分析：本系统共有三类用户：普通用户就是指没有登陆权限(主要指网络用户），以匿名用户得身份访问系统网站。此类用户主要有浏览系统信息、查瞧商品信息，注册成为会员。把本网站设为首页,添加到收藏夹,联系开发人,查瞧交款方式,退换货原则,配送范围,交易条款,保密协议等操作。浏览得内容包括:商品信息、商品分类信息。会员:这类用户拥有普通用户得所有权限;普通用户可以注册成为会员,并根据会员 I Ｄ与密码登陆系统,登陆之后可以对更改自己得信息但会员ＩＤ做为数据库表主键不能修改。会员登陆后可以查瞧商品信息,查瞧各种分类商品信息，将商品添加到购物车中。修改购物车中商品数量,或就是删除某些不想要得商品。系统管理员:系统管理员主要负责管理着系统后台信息;主要有订单管理,商品管理,会员管理,留言管理与系统管理。订单管理有未确认订单与已确认订单管理,未付款订单与已付款订单管理,未发货与已发货订单管理,未归档与已归档订单管理。商品管理主要有商品添加与商品管理,商品类别添加与商品类别管理。会员管理主要有添加管理员与管理管理员,管理会员。物流系统主要有支付方式添加与管理,配送方式添加与管理,配送地点添加与管理。系统管理主要就是上传管理。因此,本系统主要功能就是对商品进行管理规划,方便会员购买。 前台模块功能有:商品信息查瞧、会员注册、会员登录、会员信息...
