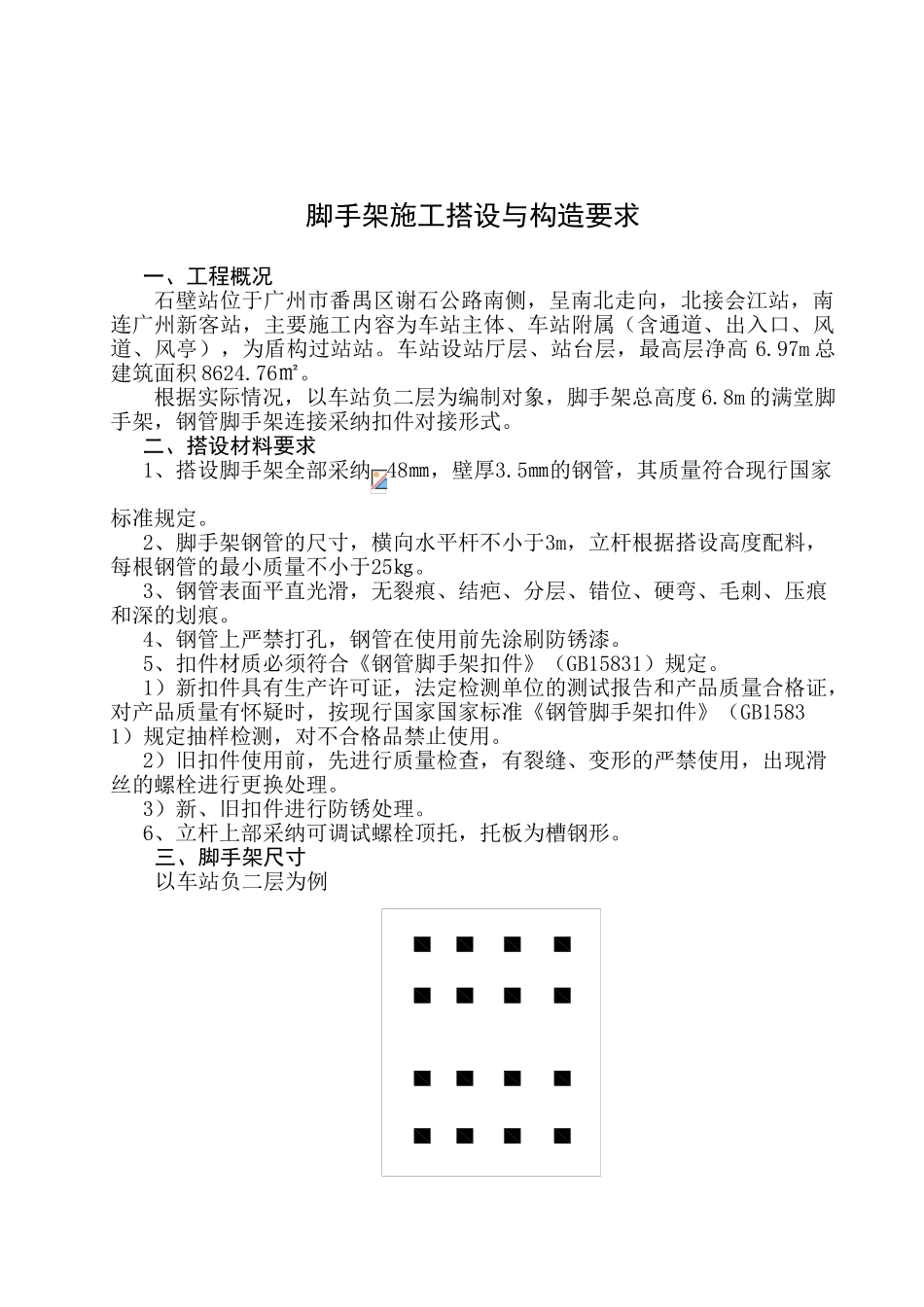

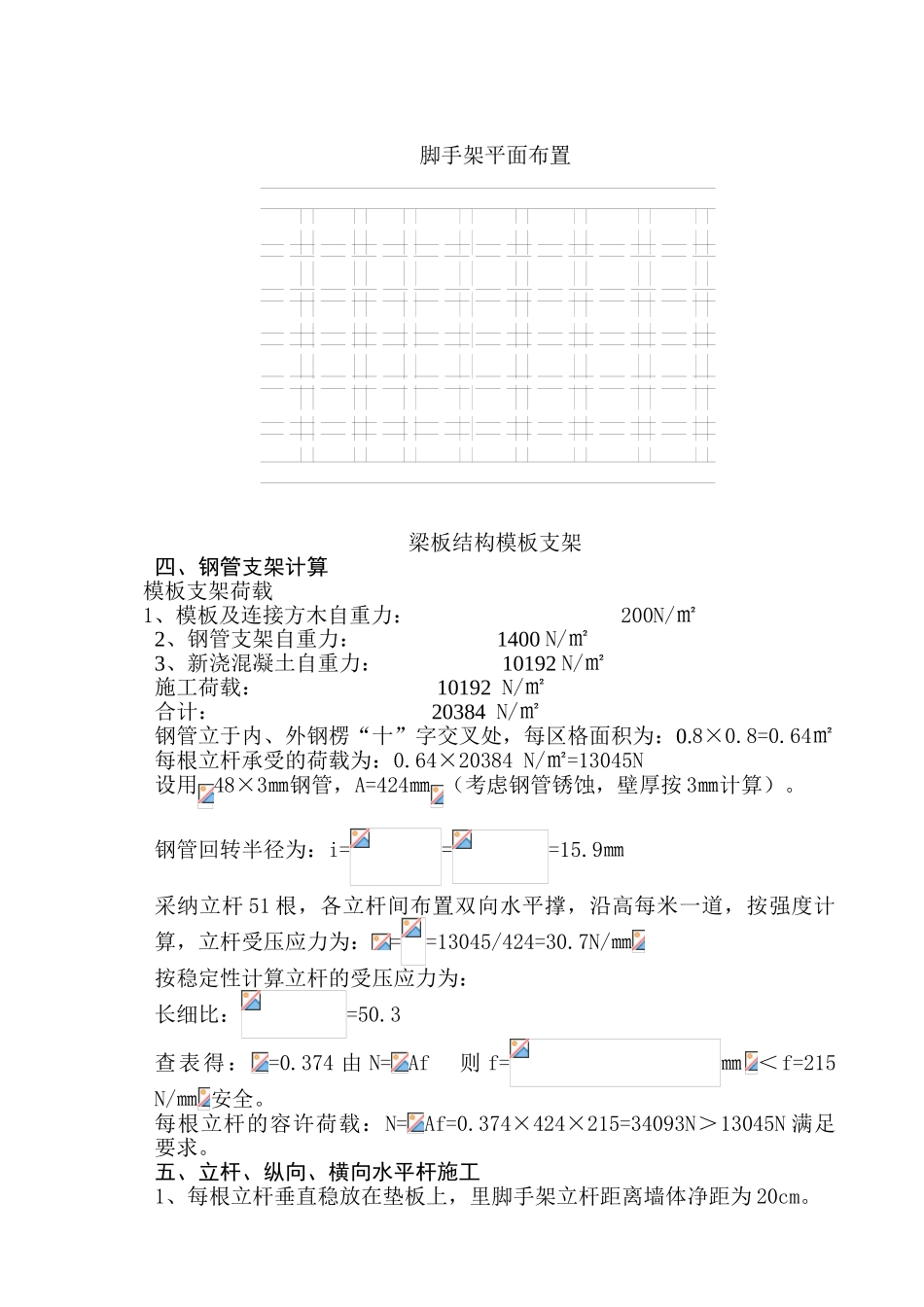

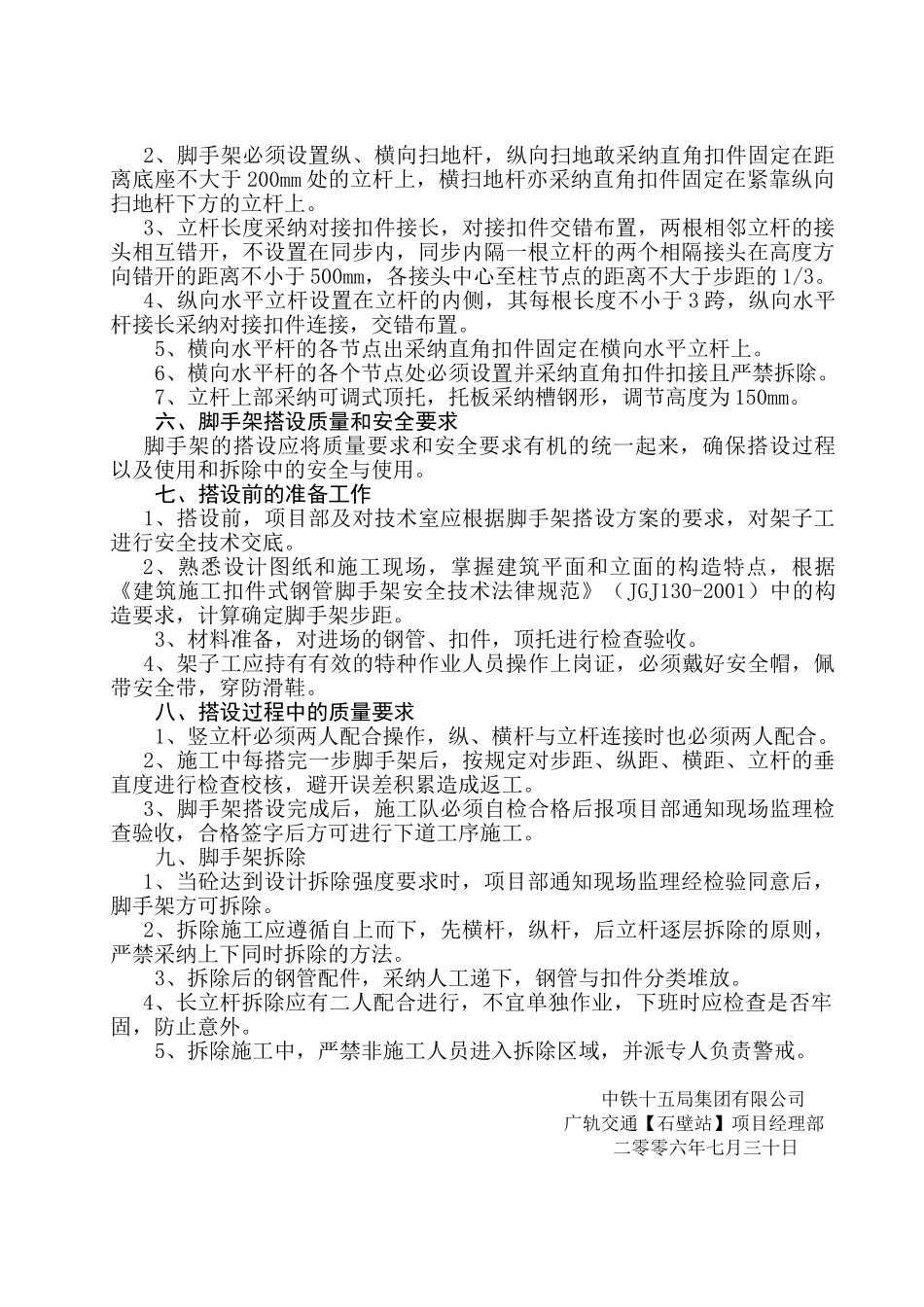

脚手架施工搭设与构造要求一、工程概况石壁站位于广州市番禺区谢石公路南侧，呈南北走向，北接会江站，南连广州新客站，主要施工内容为车站主体、车站附属（含通道、出入口、风道、风亭），为盾构过站站。车站设站厅层、站台层，最高层净高 6.97m 总建筑面积 8624.76㎡。根据实际情况，以车站负二层为编制对象，脚手架总高度 6.8m 的满堂脚手架，钢管脚手架连接采纳扣件对接形式。二、搭设材料要求1、搭设脚手架全部采纳 48㎜，壁厚3.5㎜的钢管，其质量符合现行国家标准规定。2、脚手架钢管的尺寸，横向水平杆不小于3m，立杆根据搭设高度配料，每根钢管的最小质量不小于25㎏。3、钢管表面平直光滑，无裂痕、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。4、钢管上严禁打孔，钢管在使用前先涂刷防锈漆。5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。1）新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证，对产品质量有怀疑时，按现行国家国家标准《钢管脚手架扣件》（GB15831）规定抽样检测，对不合格品禁止使用。2）旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓进行更换处理。3）新、旧扣件进行防锈处理。6、立杆上部采纳可调试螺栓顶托，托板为槽钢形。三、脚手架尺寸以车站负二层为例脚手架平面布置梁板结构模板支架四、钢管支架计算模板支架荷载1、模板及连接方木自重力： 200N/㎡2、钢管支架自重力： 1400 N/㎡3、新浇混凝土自重力： 10192 N/㎡施工荷载： 10192 N/㎡合计： 20384 N/㎡钢管立于内、外钢楞“十”字交叉处，每区格面积为：0.8×0.8=0.64㎡每根立杆承受的荷载为：0.64×20384 N/㎡=13045N设用 48×3㎜钢管，A=424㎜ （考虑钢管锈蚀，壁厚按 3㎜计算）。钢管回转半径为：i===15.9㎜采纳立杆 51 根，各立杆间布置双向水平撑，沿高每米一道，按强度计算，立杆受压应力为：==13045/424=30.7N/㎜按稳定性计算立杆的受压应力为：长细比：=50.3查表得：=0.374 由 N= Af 则 f=㎜ ＜f=215 N/㎜ 安全。每根立杆的容许荷载：N= Af=0.374×424×215=34093N＞13045N 满足要求。五、立杆、纵向、横向水平杆施工1、每根立杆垂直稳放在垫板上，里脚手架立杆距离墙体净距为 20cm。2、脚手架必须设置纵、横向扫地杆，纵向扫地敢采纳直角扣件固定在距离底座不大于 200mm 处的立杆上，横扫地杆亦采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。3、立杆长度...
