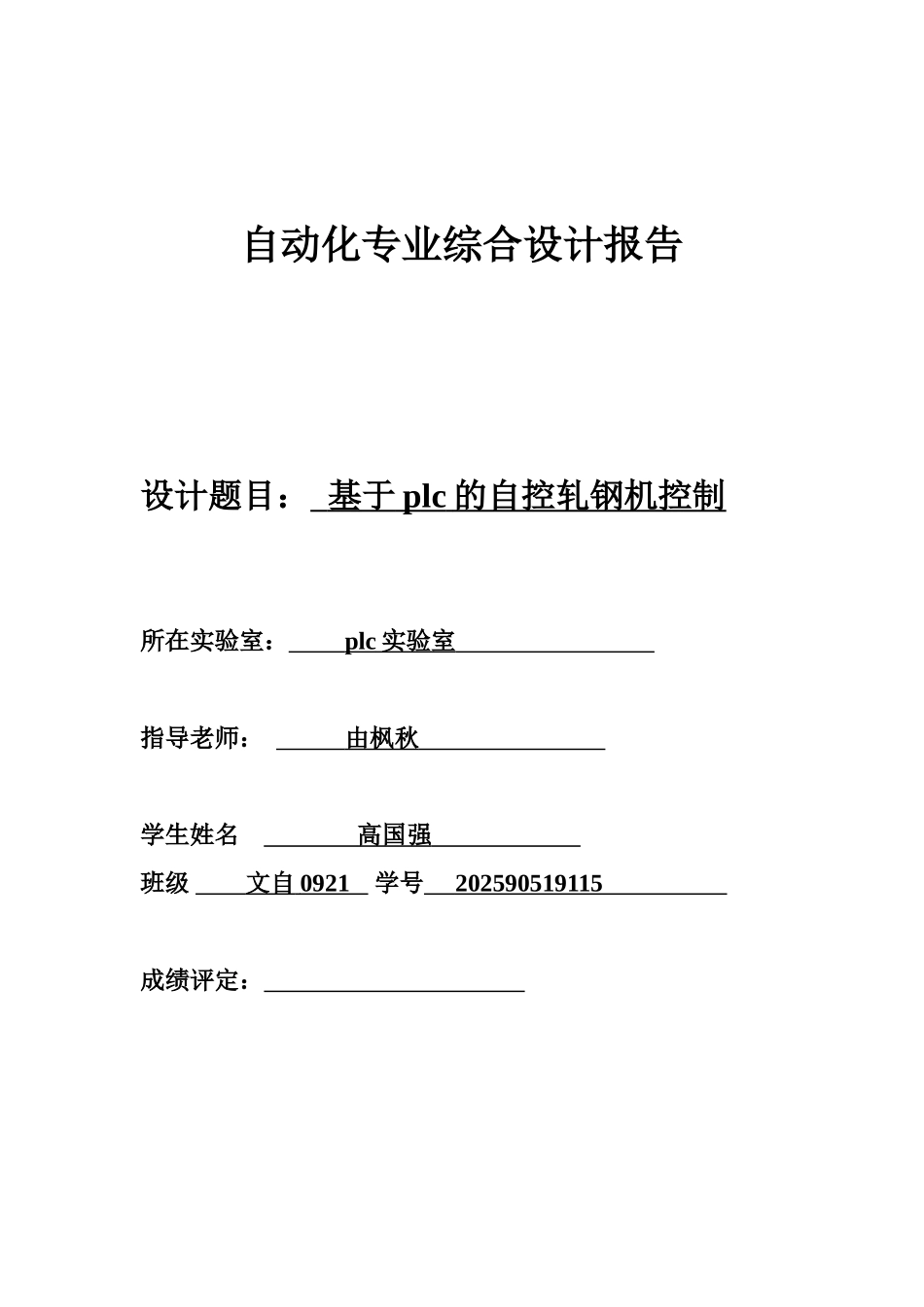

自动化专业综合设计报告设计题目： 基于 plc 的自控轧钢机控制 所在实验室： plc 实验室 指导老师： 由枫秋 学生姓名 高国强 班级 文自 0921 学号 202590519115 成绩评定： 一、概述PLC 有运行模式1 内部处理阶段：在此阶段，PLC 检查 CPU 模块的硬件是否正常，复位监视定时器，以及完成一些其它内部工作。2 通信服务阶段：在此阶段，PLC 与一些智能模块通信、响应编程器键入的命令，更新编程器的显示内容等，当 PLC 处于停状态时，只进行内容处理和通信操作等内容。3 输入处理阶段：输入处理也叫输入采样。在此阶段顺序读取所有输入端子的通断状态，并将所读取的信息存到输入映象寄存器中，此时，输入映像寄存器被刷新。4 程序处理阶段：按先上后下，先左后右的步序，对梯形图程序进行逐句扫描并根据采样到输入映像寄存器中的结果进行逻辑运算，运算结果再存入有关映像寄存器中。但遇到程序跳转指令，则根据跳转条件是否满足来决定程序的跳转地址。5 输出刷新阶段：程序处理完毕后，将所有输出映象寄存器中各点的状态，转存到输出锁存器中，再通过输出端驱动外部负载。PLC 设计题目（1）单周期自动控制当启动按钮按下时，电机 M1、M2 运行，传送钢扳；监测传送带上有无钢板的传感器S1 有信号(为 ON) 时，表示有钢板，则电机 M3 正转，Sl 的信号消逝(为 OFF)；监测传送带上钢板到位后的传感器 S2 有信号(为 ON)时，表示钢板到位，电磁阀 Y2 动作，电机 M3 反转。Y1 给出一向下压下量，S2 信号消逝，S1 有信号，电机 M3 正转，S1 的信号消逝；重复直至Y1 给出三个向下压下量后，若 S2 有信号，则停机，需重新起动。（2）连续自动控制当启动按钮按下时，电机 M1、M2 运行，传送钢扳；监测传送带上有无钢板的传感器S1 有信号(为 ON) 时，表示有钢板，则电机 M3 正转，Sl 的信号消逝(为 OFF)；监测传送带上钢板到位后的传感器 S2 有信号(为 ON)时，表示钢板到位，电磁阀 Y2 动作，电机 M3 反转。Y1 给出一向下压下量，S2 信号消逝，S1 有信号，电机 M3 正转，S1 的信号消逝；重复直至Y1 给出三个向下压下量后，a,b,c 三灯都熄灭，等待三秒后从头继续运行。(3)计数自动控制当启动按钮按下时，电机 M1、M2 运行，传送钢扳；监测传送带上有无钢板的传感器S1 有信号(为 ON) 时，表示有钢板，则电机 M3 正转，Sl 的信号消逝(为 OFF)；监测传送带上钢板到位后的传...
