蜂鸣器驱动电路

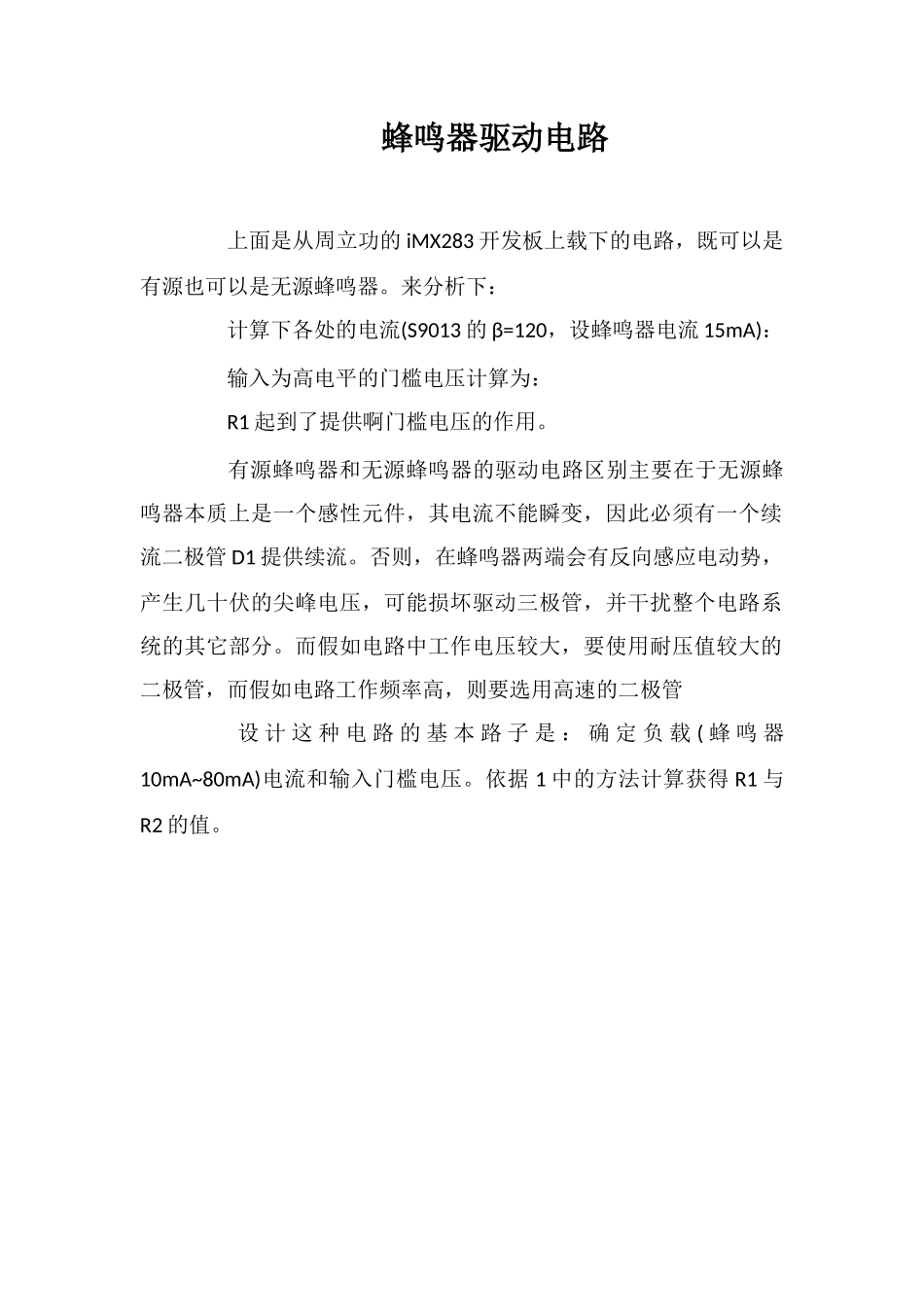

蜂鸣器驱动电路_第1页
1/1
蜂鸣器驱动电路 上面是从周立功的 iMX283 开发板上载下的电路,既可以是有源也可以是无源蜂鸣器。来分析下: 计算下各处的电流(S9013 的 β=120,设蜂鸣器电流 15mA): 输入为高电平的门槛电压计算为: R1 起到了提供啊门槛电压的作用。 有源蜂鸣器和无源蜂鸣器的驱动电路区别主要在于无源蜂鸣器本质上是一个感性元件,其电流不能瞬变,因此必须有一个续流二极管 D1 提供续流。否则,在蜂鸣器两端会有反向感应电动势,产生几十伏的尖峰电压,可能损坏驱动三极管,并干扰整个电路系统的其它部分。而假如电路中工作电压较大,要使用耐压值较大的二极管,而假如电路工作频率高,则要选用高速的二极管 设 计 这 种 电 路 的 基 本 路 子 是 : 确 定 负 载 ( 蜂 鸣 器10mA~80mA)电流和输入门槛电压。依据 1 中的方法计算获得 R1 与R2 的值。
