装配式钢筋混凝土简支空心板桥设计

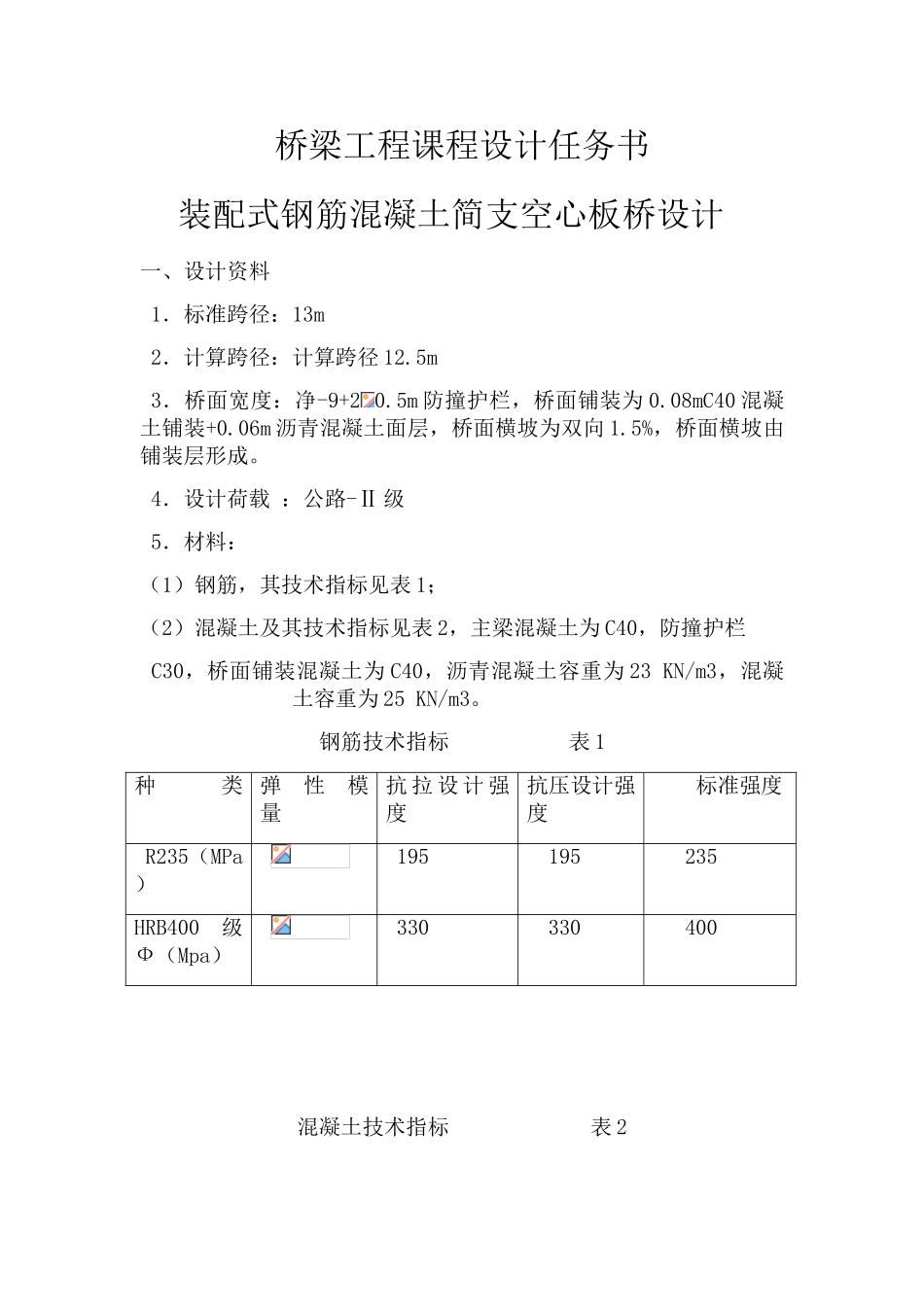

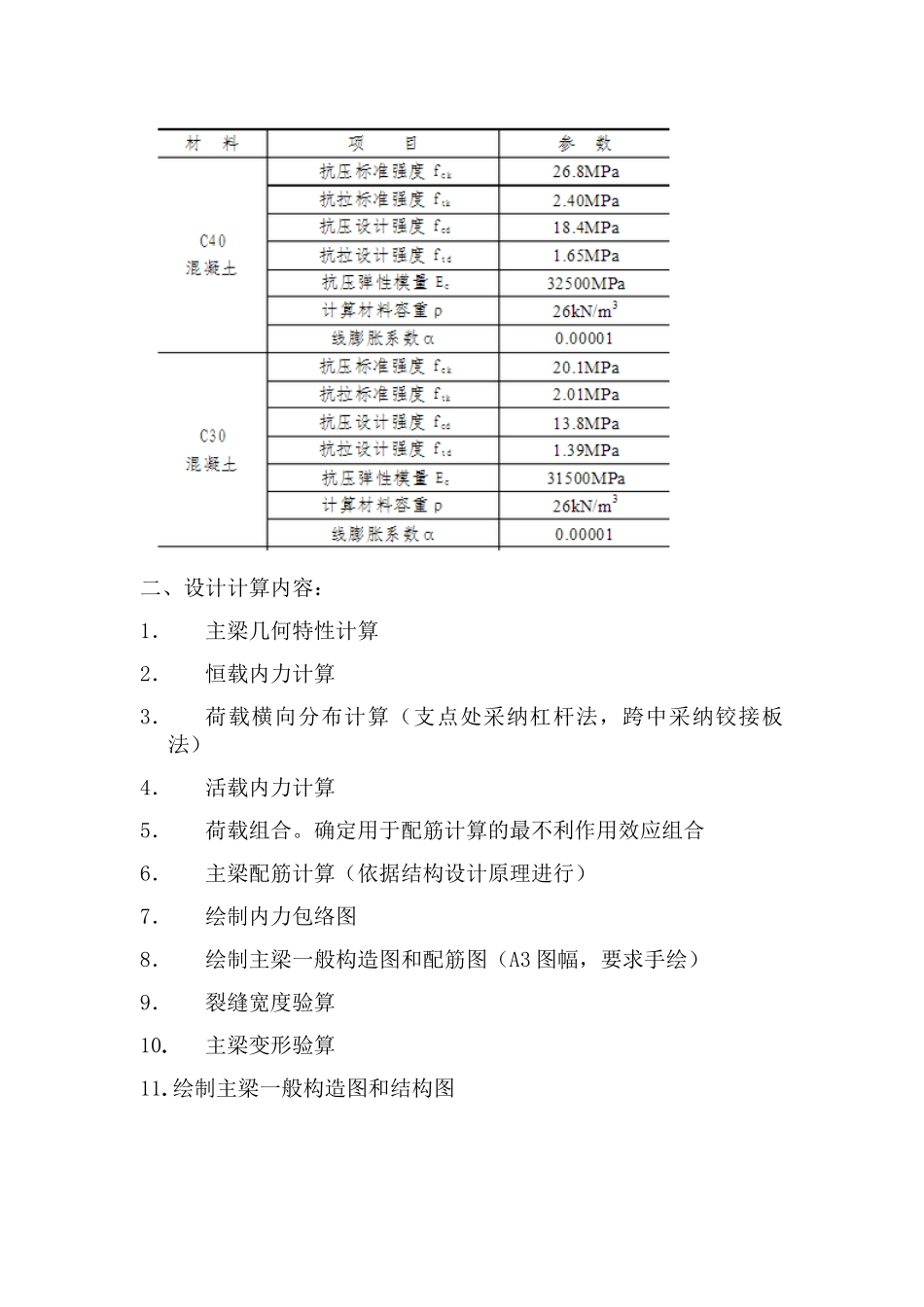

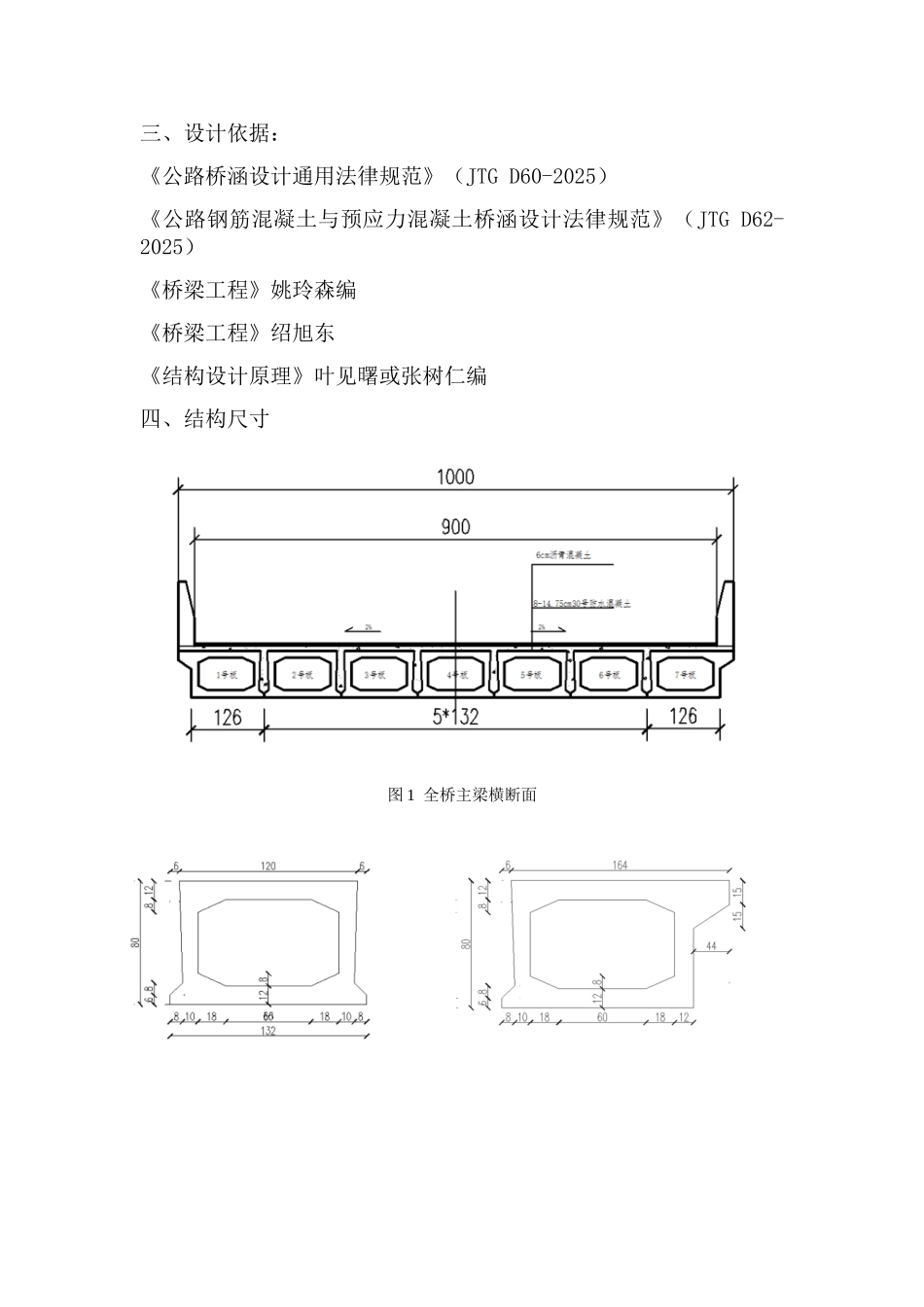

桥梁工程课程设计任务书 装配式钢筋混凝土简支空心板桥设计一、设计资料 1．标准跨径：13m 2．计算跨径：计算跨径 12.5m3．桥面宽度：净-9+2 0.5m 防撞护栏，桥面铺装为 0.08mC40 混凝土铺装+0.06m 沥青混凝土面层，桥面横坡为双向 1.5%，桥面横坡由铺装层形成。4．设计荷载 ：公路-Ⅱ 级5．材料：（1）钢筋，其技术指标见表 1；（2）混凝土及其技术指标见表 2，主梁混凝土为 C40，防撞护栏 C30，桥面铺装混凝土为 C40，沥青混凝土容重为 23 KN/m3，混凝土容重为 25 KN/m3。钢筋技术指标 表 1种 类 弹 性 模 量抗 拉 设 计 强度抗压设计强度标准强度 R235（MPa） 195 195 235HRB400级Ф（Mpa） 330 330 400混凝土技术指标 表 2二、设计计算内容：1．主梁几何特性计算2．恒载内力计算3．荷载横向分布计算（支点处采纳杠杆法，跨中采纳铰接板法）4．活载内力计算5．荷载组合。确定用于配筋计算的最不利作用效应组合6．主梁配筋计算（依据结构设计原理进行）7．绘制内力包络图8．绘制主梁一般构造图和配筋图（A3 图幅，要求手绘）9．裂缝宽度验算10. 主梁变形验算11.绘制主梁一般构造图和结构图三、设计依据：《公路桥涵设计通用法律规范》（JTG D60-2025）《公路钢筋混凝土与预应力混凝土桥涵设计法律规范》（JTG D62-2025）《桥梁工程》姚玲森编《桥梁工程》绍旭东《结构设计原理》叶见曙或张树仁编四、结构尺寸图 1 全桥主梁横断面图 2 中板横断面图 图 3 边板横断面图钢筋混凝土空心板设计计算书一：基本设计资料1：跨度和桥面宽度（1）标准跨径：13m（2）计算跨径：12.5m（3）桥面宽度（桥面净空）：双向行驶，净 9+2*0.5m 护栏（4）设计荷载：公路二级，无人群荷载（5）主梁预制长度：12.7m（6）结构重要性系数;=12:主要材料（1）混凝土：混凝土空心简支板和铰接缝采纳 C30 混凝土;桥面铺装上层采纳 0.07m 的沥青混凝土，下层为 0.08m 的 C40 混凝土。沥青重度按 23KN/计算，混凝土重度按 25KN/计。（2）钢筋：主筋采纳 HRB400 钢筋。二:构造形式及截面尺寸（1）本桥为 C30 钢筋混凝土简支板，由 7 块宽度为 1.32m 的空心板连接而成（2）桥上横坡为双向 2%，坡度由下部构造控制（3）空心板截面参数：单块板高为 0.8m,宽为 1.32m，板间留有1.14cm 的缝隙用于灌注砂浆（4）C40 混凝土空心板抗压强度标准值=26.8MPa ,抗压强度设计值=18.4MPa,抗拉强度标准值=2.40MP...
