西门子PLCFB中PID功能块说明和调整方法

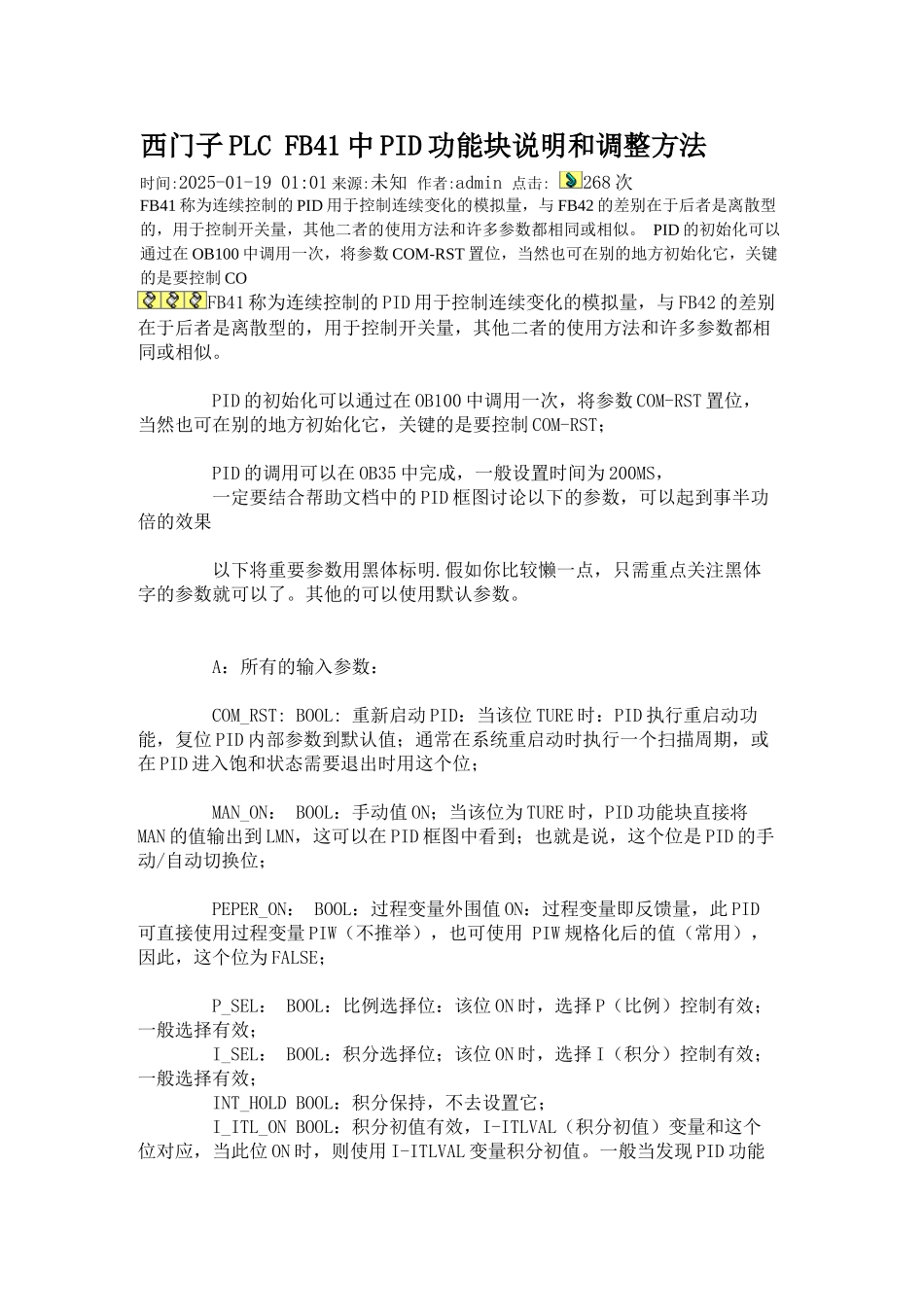

西门子 PLC FB41 中 PID 功能块说明和调整方法 时间:2025-01-19 01:01 来源:未知 作者:admin 点击: 268 次FB41 称为连续控制的 PID 用于控制连续变化的模拟量，与 FB42 的差别在于后者是离散型的，用于控制开关量，其他二者的使用方法和许多参数都相同或相似。 PID 的初始化可以通过在 OB100 中调用一次，将参数 COM-RST 置位，当然也可在别的地方初始化它，关键的是要控制 COFB41 称为连续控制的 PID 用于控制连续变化的模拟量，与 FB42 的差别在于后者是离散型的，用于控制开关量，其他二者的使用方法和许多参数都相同或相似。 PID 的初始化可以通过在 OB100 中调用一次，将参数 COM-RST 置位，当然也可在别的地方初始化它，关键的是要控制 COM-RST； PID 的调用可以在 OB35 中完成，一般设置时间为 200MS， 一定要结合帮助文档中的 PID 框图讨论以下的参数，可以起到事半功倍的效果 以下将重要参数用黑体标明.假如你比较懒一点，只需重点关注黑体字的参数就可以了。其他的可以使用默认参数。 A：所有的输入参数： COM_RST: BOOL: 重新启动 PID：当该位 TURE 时：PID 执行重启动功能，复位 PID 内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在 PID 进入饱和状态需要退出时用这个位； MAN_ON： BOOL：手动值 ON；当该位为 TURE 时，PID 功能块直接将MAN 的值输出到 LMN，这可以在 PID 框图中看到；也就是说，这个位是 PID 的手动/自动切换位； PEPER_ON： BOOL：过程变量外围值 ON：过程变量即反馈量，此 PID可直接使用过程变量 PIW（不推举），也可使用 PIW 规格化后的值（常用），因此，这个位为 FALSE； P_SEL： BOOL：比例选择位：该位 ON 时，选择 P（比例）控制有效；一般选择有效； I_SEL： BOOL：积分选择位；该位 ON 时，选择 I（积分）控制有效；一般选择有效； INT_HOLD BOOL：积分保持，不去设置它； I_ITL_ON BOOL：积分初值有效，I-ITLVAL（积分初值）变量和这个位对应，当此位 ON 时，则使用 I-ITLVAL 变量积分初值。一般当发现 PID 功能的积分值增长比较慢或系统反应不够时可以考虑使用积分初值； D_SEL ： BOOL：微分选择位，该位 ON 时，选择 D（微分）控制有效；一般的控制系统不用； CYCLE ： TIME：PID 采样周期，一般设为 200MS； SP_INT： REAL：PID 的给定值； PV_IN ： REAL：PID 的...
