西门子S7-200-SMART之Modbus-RTU-通信常见问题及错误代码含义

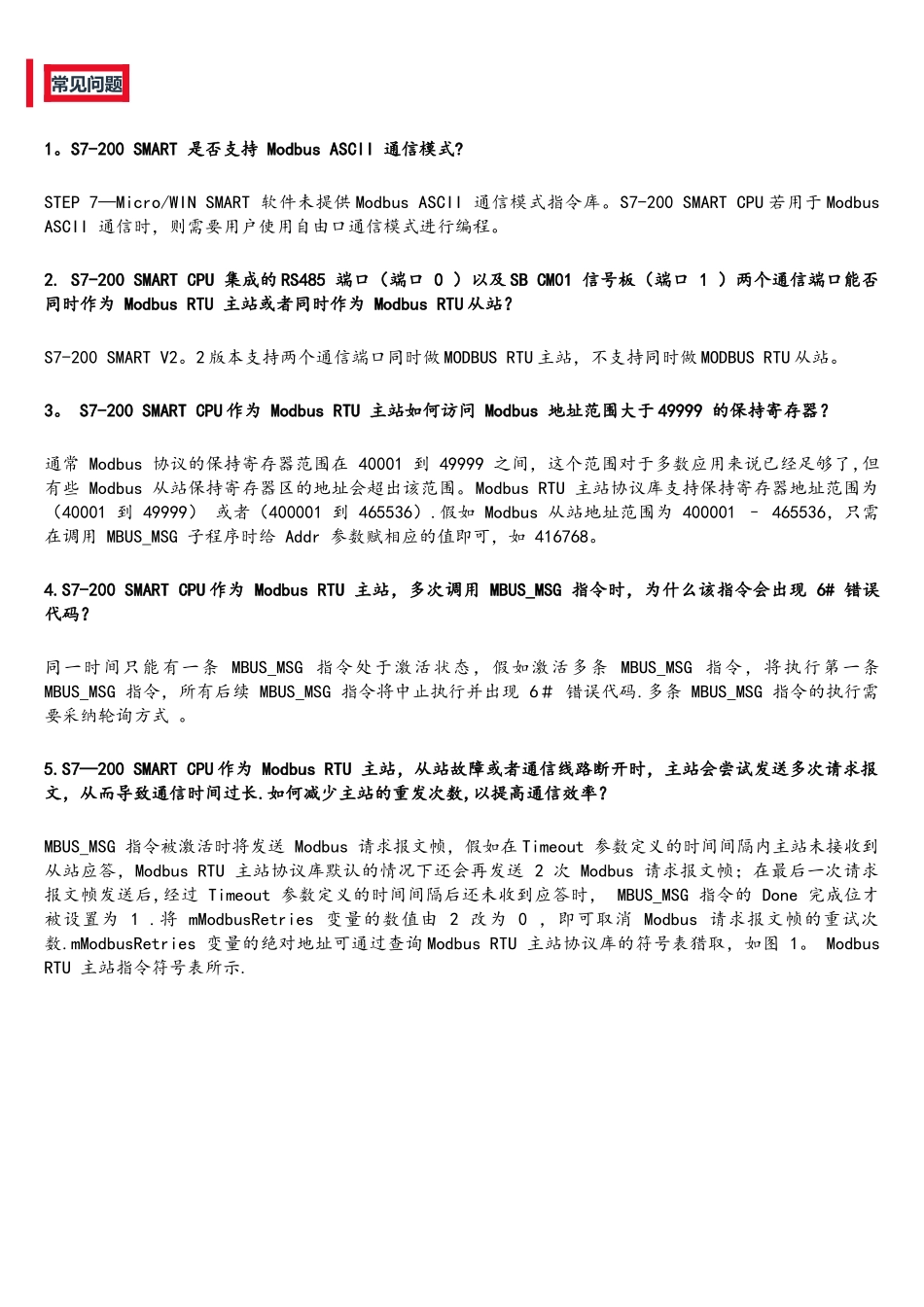

常见问题1。S7-200 SMART 是否支持 Modbus ASCII 通信模式?STEP 7—Micro/WIN SMART 软件未提供 Modbus ASCII 通信模式指令库。S7-200 SMART CPU 若用于 Modbus ASCII 通信时，则需要用户使用自由口通信模式进行编程。2. S7-200 SMART CPU 集成的 RS485 端口（端口 0 ）以及 SB CM01 信号板（端口 1 ）两个通信端口能否同时作为 Modbus RTU 主站或者同时作为 Modbus RTU 从站？S7-200 SMART V2。2 版本支持两个通信端口同时做 MODBUS RTU 主站，不支持同时做 MODBUS RTU 从站。3。 S7-200 SMART CPU 作为 Modbus RTU 主站如何访问 Modbus 地址范围大于 49999 的保持寄存器？通常 Modbus 协议的保持寄存器范围在 40001 到 49999 之间，这个范围对于多数应用来说已经足够了,但有些 Modbus 从站保持寄存器区的地址会超出该范围。Modbus RTU 主站协议库支持保持寄存器地址范围为（40001 到 49999） 或者（400001 到 465536）.假如 Modbus 从站地址范围为 400001 – 465536，只需在调用 MBUS_MSG 子程序时给 Addr 参数赋相应的值即可，如 416768。4.S7-200 SMART CPU 作为 Modbus RTU 主站，多次调用 MBUS_MSG 指令时，为什么该指令会出现 6# 错误代码？同一时间只能有一条 MBUS_MSG 指令处于激活状态，假如激活多条 MBUS_MSG 指令，将执行第一条 MBUS_MSG 指令，所有后续 MBUS_MSG 指令将中止执行并出现 6＃ 错误代码.多条 MBUS_MSG 指令的执行需要采纳轮询方式 。5.S7—200 SMART CPU 作为 Modbus RTU 主站，从站故障或者通信线路断开时，主站会尝试发送多次请求报文，从而导致通信时间过长.如何减少主站的重发次数,以提高通信效率？MBUS_MSG 指令被激活时将发送 Modbus 请求报文帧，假如在 Timeout 参数定义的时间间隔内主站未接收到从站应答，Modbus RTU 主站协议库默认的情况下还会再发送 2 次 Modbus 请求报文帧；在最后一次请求报文帧发送后,经过 Timeout 参数定义的时间间隔后还未收到应答时， MBUS_MSG 指令的 Done 完成位才被设置为 1 .将 mModbusRetries 变量的数值由 2 改为 0 ，即可取消 Modbus 请求报文帧的重试次数.mModbusRetries 变量的绝对地址可通过查询 Modbus RTU 主站协议库的符号表猎取，如图 1。 Modbus RTU 主站指令符号表所示.6。为什么有的 HMI 软件使用 Modbus RT...
