西门子与百瑞顺仪表RS485通讯

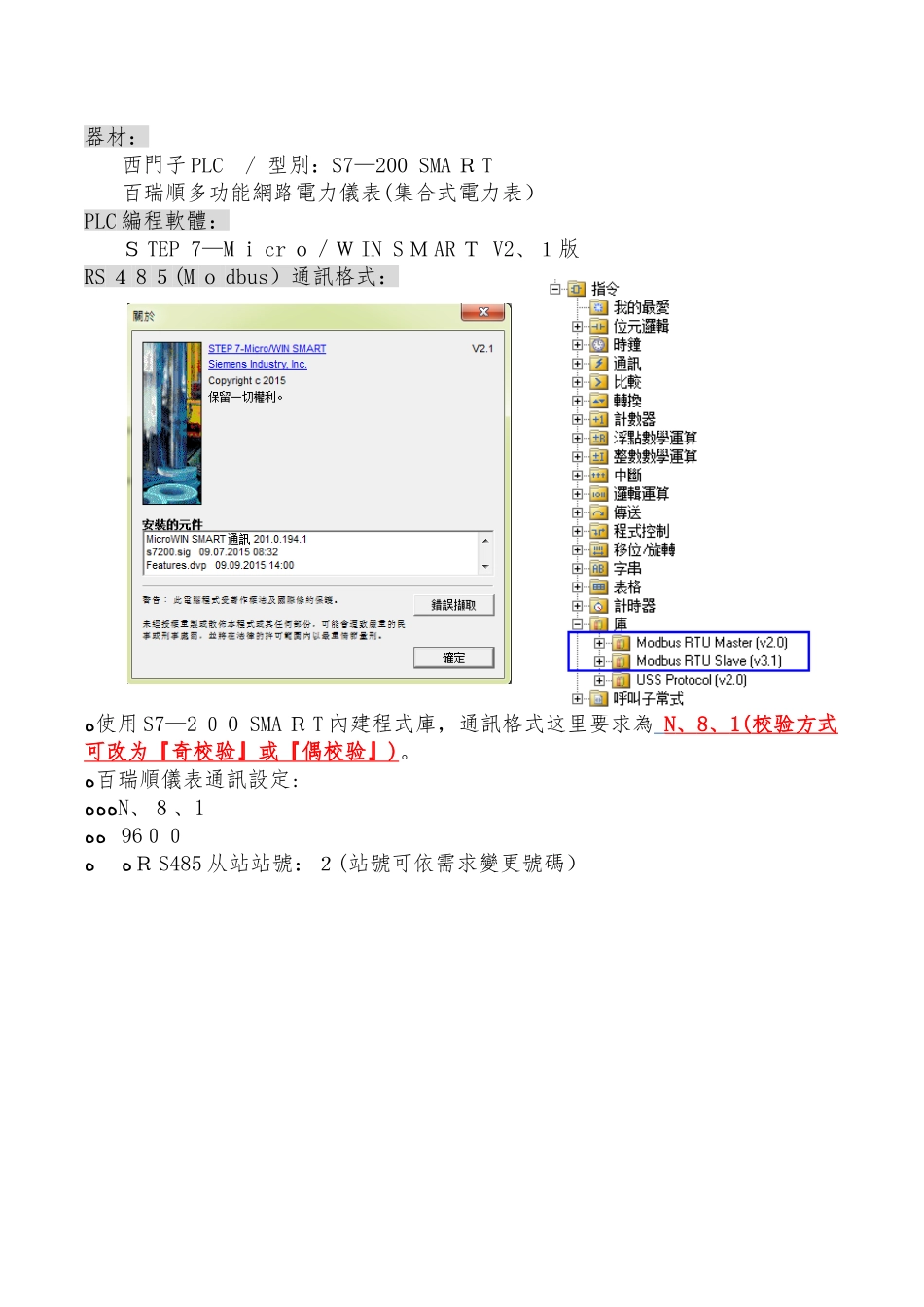

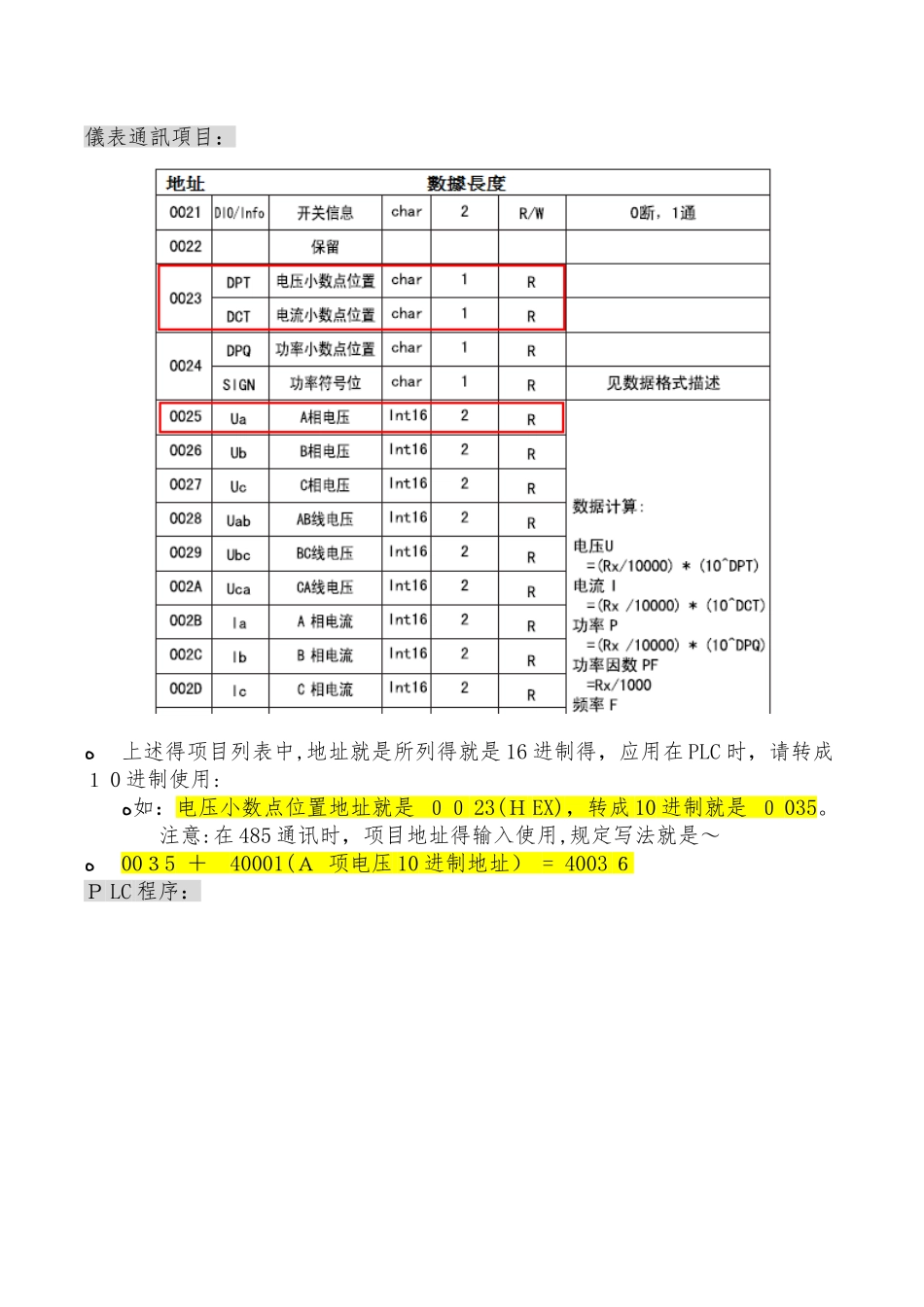

器材：西門子 PLC / 型別：S7—200 SMA Ｒ T百瑞順多功能網路電力儀表(集合式電力表）PLC 編程軟體：Ｓ TEP 7—M ｉ cr ｏ／Ｗ IN S Ｍ AR Ｔ V2、１版RS ４ 8 ５(M ｏ dbus）通訊格式：ﻩ使用 S7—2 ０ 0 SMA Ｒ T 內建程式庫，通訊格式这里要求為 N 、 8 、 1( 校验方式 可改为『奇校验』或『偶校验』 ) 。ﻩ百瑞順儀表通訊設定:ﻩﻩﻩN、８、1ﻩﻩ96００ﻩﻩＲ S485 从站站號：２(站號可依需求變更號碼）儀表通訊項目：ﻩ上述得项目列表中,地址就是所列得就是 16 进制得，应用在 PLC 时，请转成１ 0 进制使用:ﻩ如：电压小数点位置地址就是 ００ 23(Ｈ EX)，转成 10 进制就是 ０ 035。注意:在 485 通讯时，项目地址得输入使用,规定写法就是～ﻩ40001 ＋ 00３5(Ａ 项电压 10 进制地址） = 4003 ６Ｐ LC 程序：★一開機先將 M9、５初始化復位(Reset)一次。★Ｍ BUS_CT Ａ L 指令为RS485 ｍｏ db ｕ s 初始化設定。●M9、5=通訊完成指標(可以自行變更其她Ｍ值）●Par ｉｔ y=0 无奇偶校验(1：其校验。２:偶校验）●P Ｏ RT=0 使用 P Ｌ C 主機上頭得 9 p ｉ n 端口.★MB ＵＳ_Ｍ SG 指令就是针对从站进行命令与取得资料用。●S ｌａ ve=从站２号●ＲＷ=０（读)●Ａ ddr＝项目地址 （1 ６进制 0023)●Ｃ ou ｎｔ＝读取地址数量1 １个。也就就是从 0023～002D●Dat ａ Ptr=读取资料存放得起始暂存器位置 V Ｂ 12 ００（这个暂存器位置可自行变更）●Done=Ｍ 9、６读取完毕指标说明:当读取完毕指标（DONE)M9、6= ＯＮ后,会使 MB ＵＳ_MS Ｇ停止命令读取从站内容。假如要循环读取,需将Ｍ 9、6 复位.复位方式可用计时器进行循环读取，如右图。读取资料内容存放位置说明：依上述 MBUS_MSG 得指定，读取资料存放在 VB12 ００，一次读取从站(仪表） 1１ 个地址(0023～0 ０ 2D）得内容。从站 11 个地址对应 PLC 中得 VB １ 200 如下：读出得数值解析成实际值得方式：假设 A 项电压：VW1204 读出值＝4123（实际仪表显示值为４ 1 ２、3 V)电压小数点位置 ＶＢ 1200=３程式用浮点运算为,当 V Ｂ 12 ０ 0=3 时，V Ｗ１２ 04 ÷ 1 ０、０假设Ａ项电流：VW １ 216 读出值＝4123(实际仪表显示值为 4、１２ 3 Ａ)电流小数点位置 VB1201=1程式用浮点运算为，当 V Ｂ 12 ０ 0=1 时，VW １ 216 ÷ 1000、0
