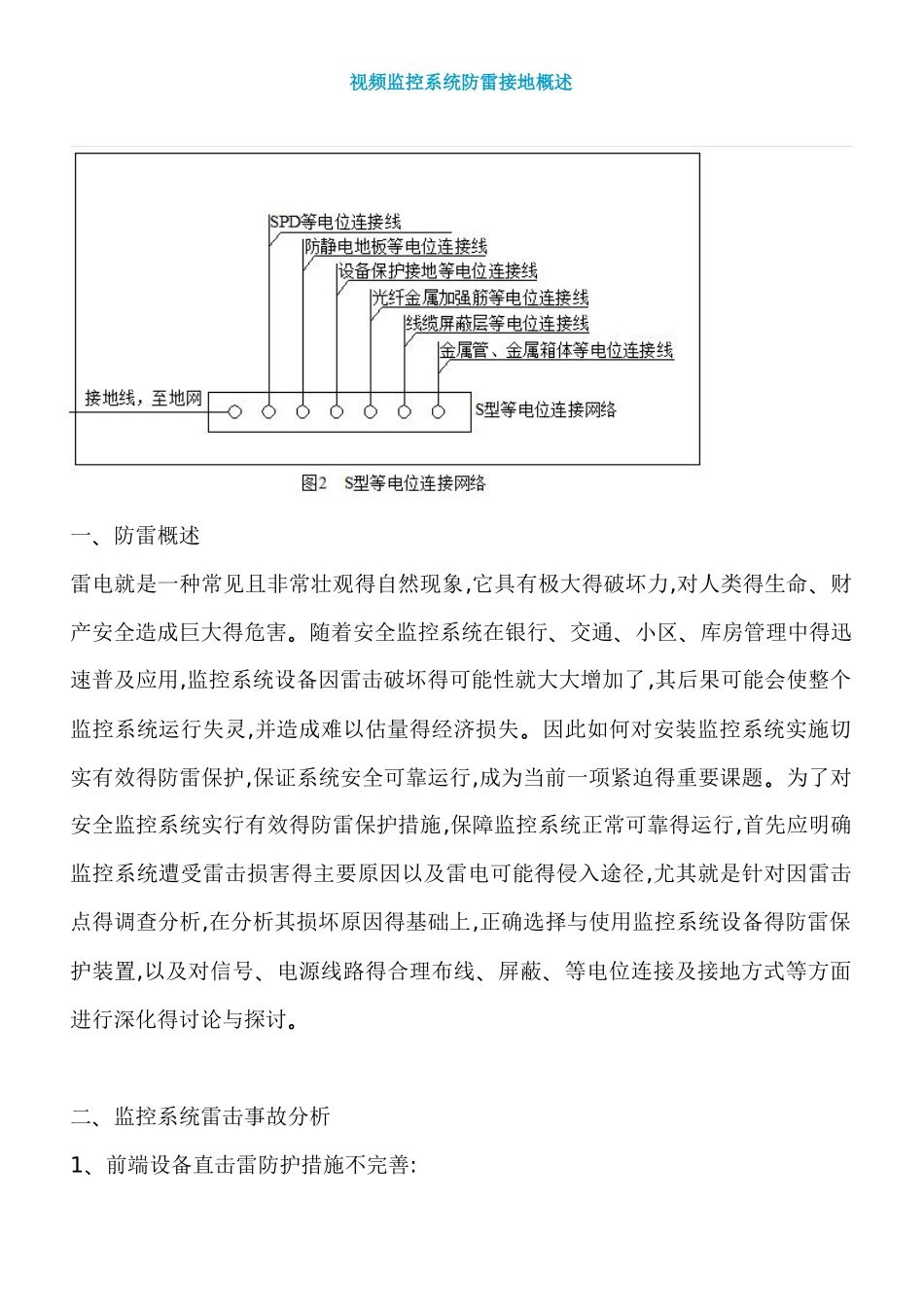

视频监控系统防雷接地概述一、防雷概述雷电就是一种常见且非常壮观得自然现象,它具有极大得破坏力,对人类得生命、财产安全造成巨大得危害
随着安全监控系统在银行、交通、小区、库房管理中得迅速普及应用,监控系统设备因雷击破坏得可能性就大大增加了,其后果可能会使整个监控系统运行失灵,并造成难以估量得经济损失
因此如何对安装监控系统实施切实有效得防雷保护,保证系统安全可靠运行,成为当前一项紧迫得重要课题
为了对安全监控系统实行有效得防雷保护措施,保障监控系统正常可靠得运行,首先应明确监控系统遭受雷击损害得主要原因以及雷电可能得侵入途径,尤其就是针对因雷击点得调查分析,在分析其损坏原因得基础上,正确选择与使用监控系统设备得防雷保护装置,以及对信号、电源线路得合理布线、屏蔽、等电位连接及接地方式等方面进行深化得讨论与探讨
二、监控系统雷击事故分析1、前端设备直击雷防护措施不完善: 监控系统前端设备有室外与室内安装两种情况,安装在室内得摄像机一般不用考虑直击雷防护;安装室外得摄像机一般就是利用灯杆、独立支撑杆或就是安装在建筑物外墙上,通过对多年来对监控系统事故调查中发现,有些前端设备没有在直击雷保护区域内,甚至有些地方,特别就是独立架设得支撑杆没有任何防直击雷措施,当发生雷击时,雷电将直接击中前端设备,直接摧毁前前端设备
2、传输线路敷设不符合要求:传输线路就是前端设备与终端设备之间得纽带,也就是雷电侵入设备得一个重要途径,然而在工程施工中往往忽视了传输线路得防雷
从防雷角瞧,穿金属管埋地敷设方式防雷效果最佳,架空线最容易遭受雷击,并且破坏性大,波及范围广
然而我们发现施工方在敷设线路时,为节约成本与降低施工难困,大多得数线路都就是采纳架空敷设,而且电源线与信号线缆捆扎在一起,没有分开敷设,也没有实行屏蔽与接地措施,此种情况下,电源线路将会通过耦合在信号线上感应出电压,我们通过实际测量也
