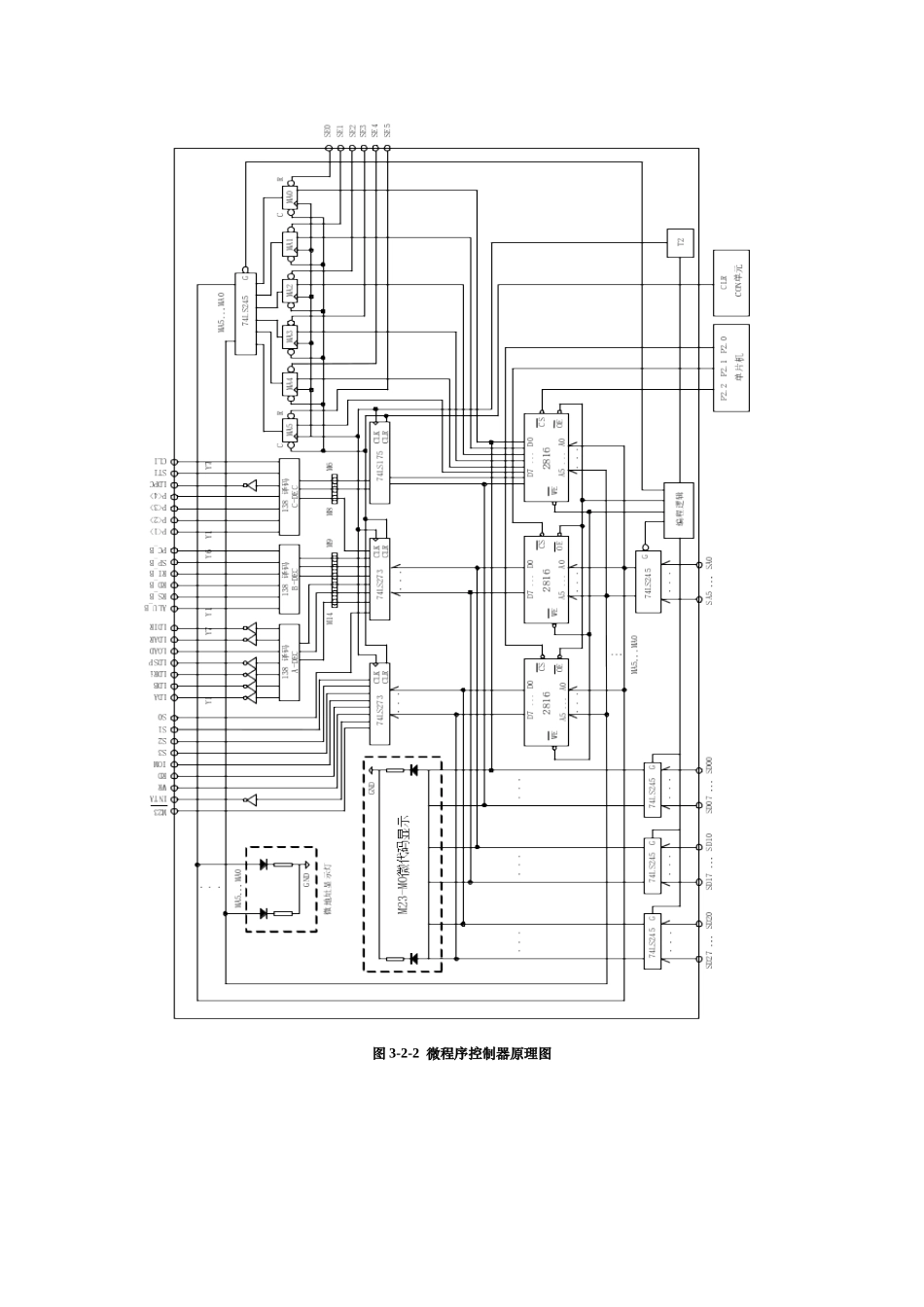

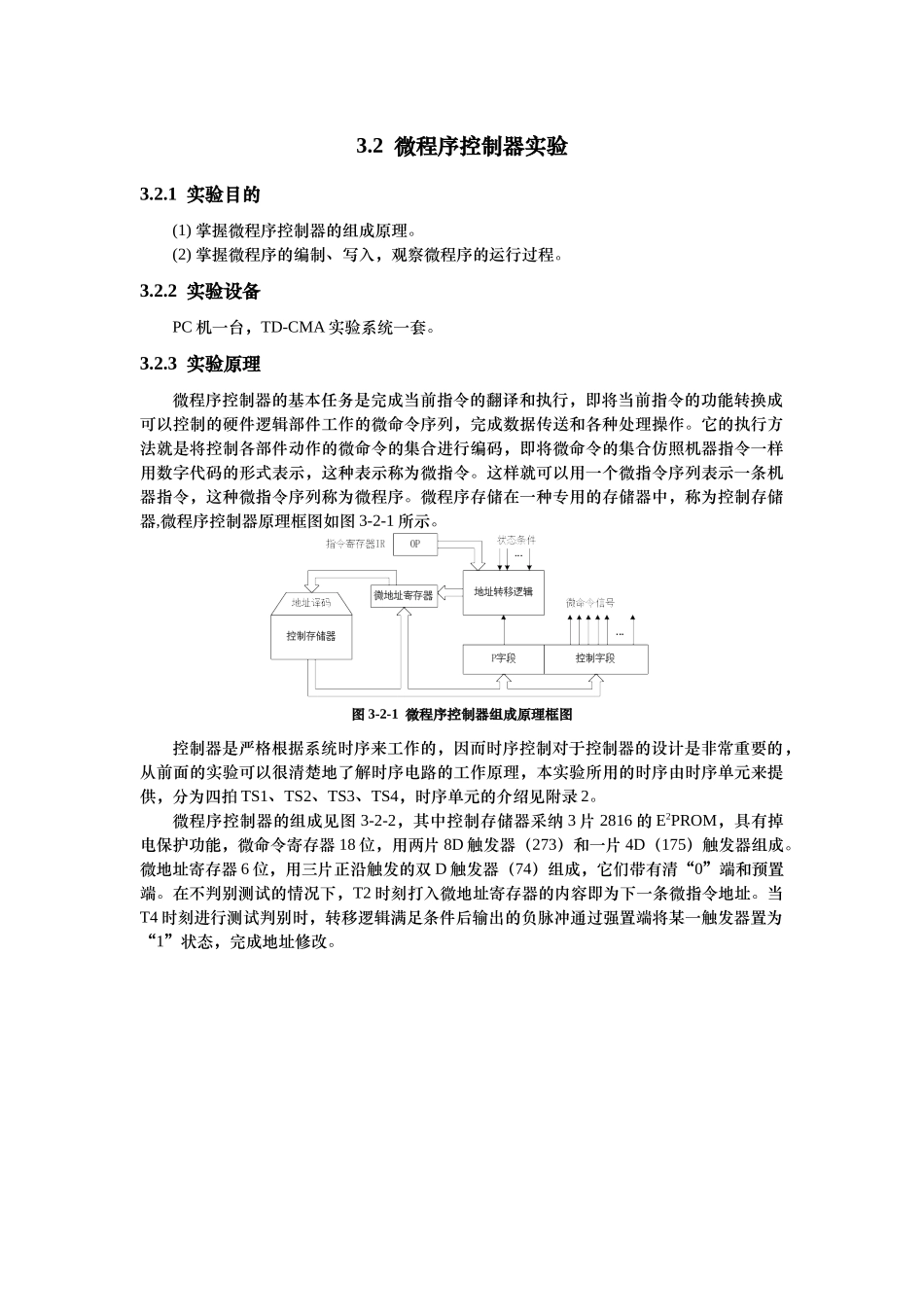

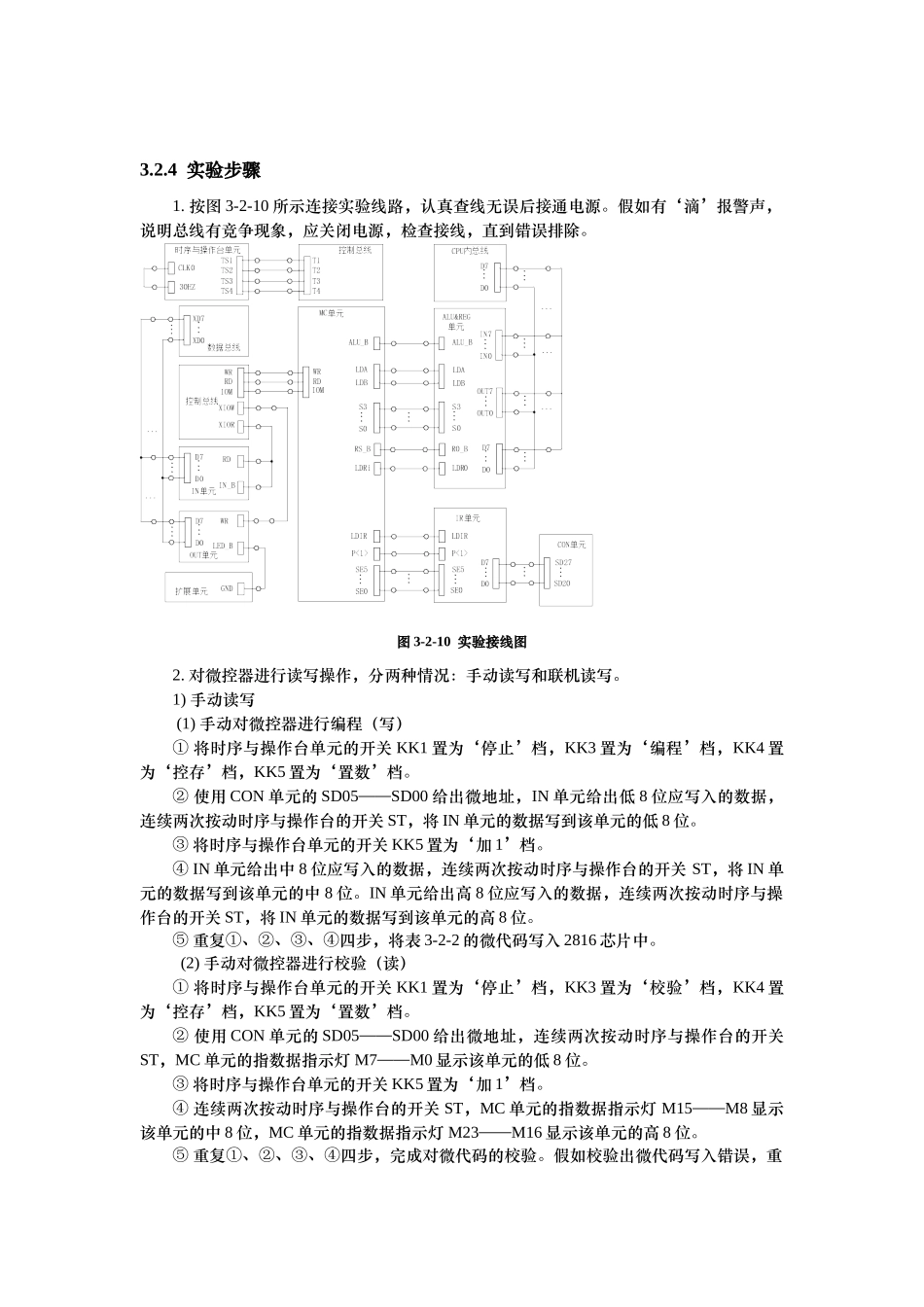

3.2 微程序控制器实验3.2.1 实验目的(1) 掌握微程序控制器的组成原理。(2) 掌握微程序的编制、写入，观察微程序的运行过程。3.2.2 实验设备PC 机一台，TD-CMA 实验系统一套。3.2.3 实验原理微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制的硬件逻辑部件工作的微命令序列，完成数据传送和各种处理操作。它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样用数字代码的形式表示，这种表示称为微指令。这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。微程序存储在一种专用的存储器中，称为控制存储器,微程序控制器原理框图如图 3-2-1 所示。图 3-2-1 微程序控制器组成原理框图控制器是严格根据系统时序来工作的，因而时序控制对于控制器的设计是非常重要的，从前面的实验可以很清楚地了解时序电路的工作原理，本实验所用的时序由时序单元来提供，分为四拍 TS1、TS2、TS3、TS4，时序单元的介绍见附录 2。微程序控制器的组成见图 3-2-2，其中控制存储器采纳 3 片 2816 的 E2PROM，具有掉电保护功能，微命令寄存器 18 位，用两片 8D 触发器（273）和一片 4D（175）触发器组成。微地址寄存器 6 位，用三片正沿触发的双 D 触发器（74）组成，它们带有清“0”端和预置端。在不判别测试的情况下，T2 时刻打入微地址寄存器的内容即为下一条微指令地址。当T4 时刻进行测试判别时，转移逻辑满足条件后输出的负脉冲通过强置端将某一触发器置为“1”状态，完成地址修改。图 3-2-2 微程序控制器原理图3.2.4 实验步骤1. 按图 3-2-10 所示连接实验线路，认真查线无误后接通电源。假如有‘滴’报警声，说明总线有竞争现象，应关闭电源，检查接线，直到错误排除。图 3-2-10 实验接线图2. 对微控器进行读写操作，分两种情况：手动读写和联机读写。1) 手动读写 (1) 手动对微控器进行编程（写）① 将时序与操作台单元的开关 KK1 置为‘停止’档，KK3 置为‘编程’档，KK4 置为‘控存’档，KK5 置为‘置数’档。② 使用 CON 单元的 SD05——SD00 给出微地址，IN 单元给出低 8 位应写入的数据，连续两次按动时序与操作台的开关 ST，将 IN 单元的数据写到该单元的低 8 位。③ 将时序与操作台单元的开关 KK5 置为‘加 1’档。④ IN 单元给出中 8 位应写入的数据，连续两次按动时序与操作台的...
