计算机电路基础期终考试试卷

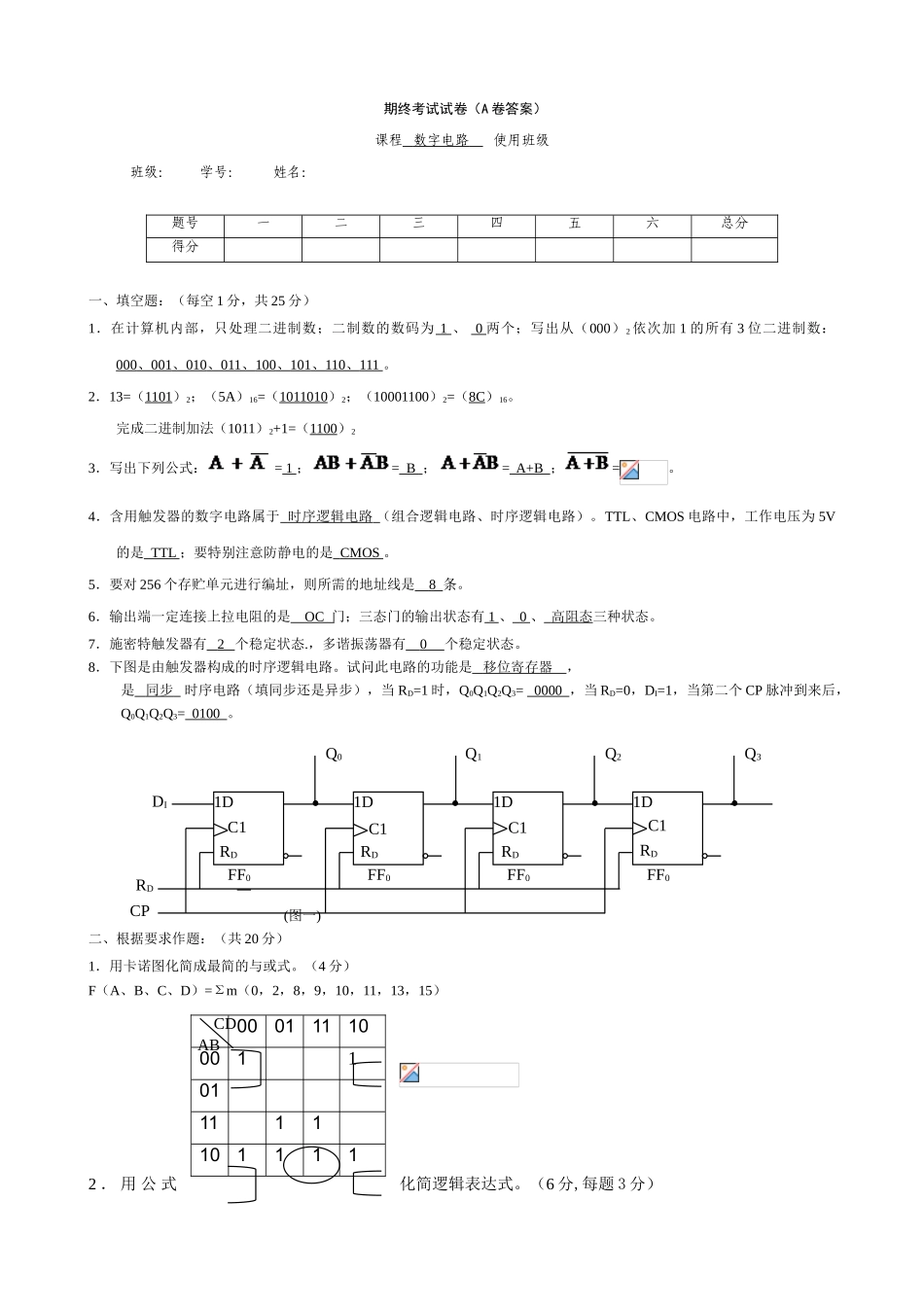

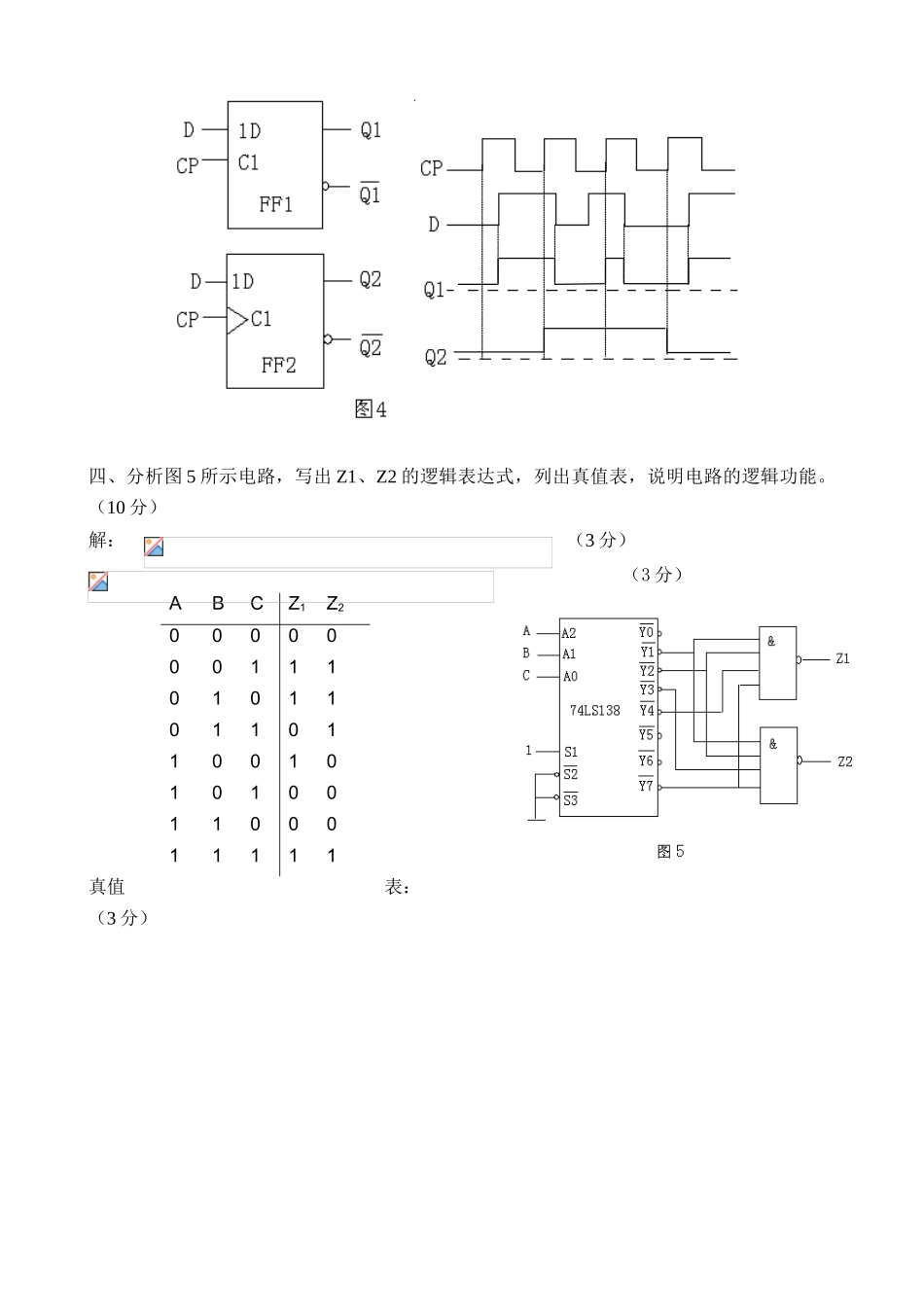

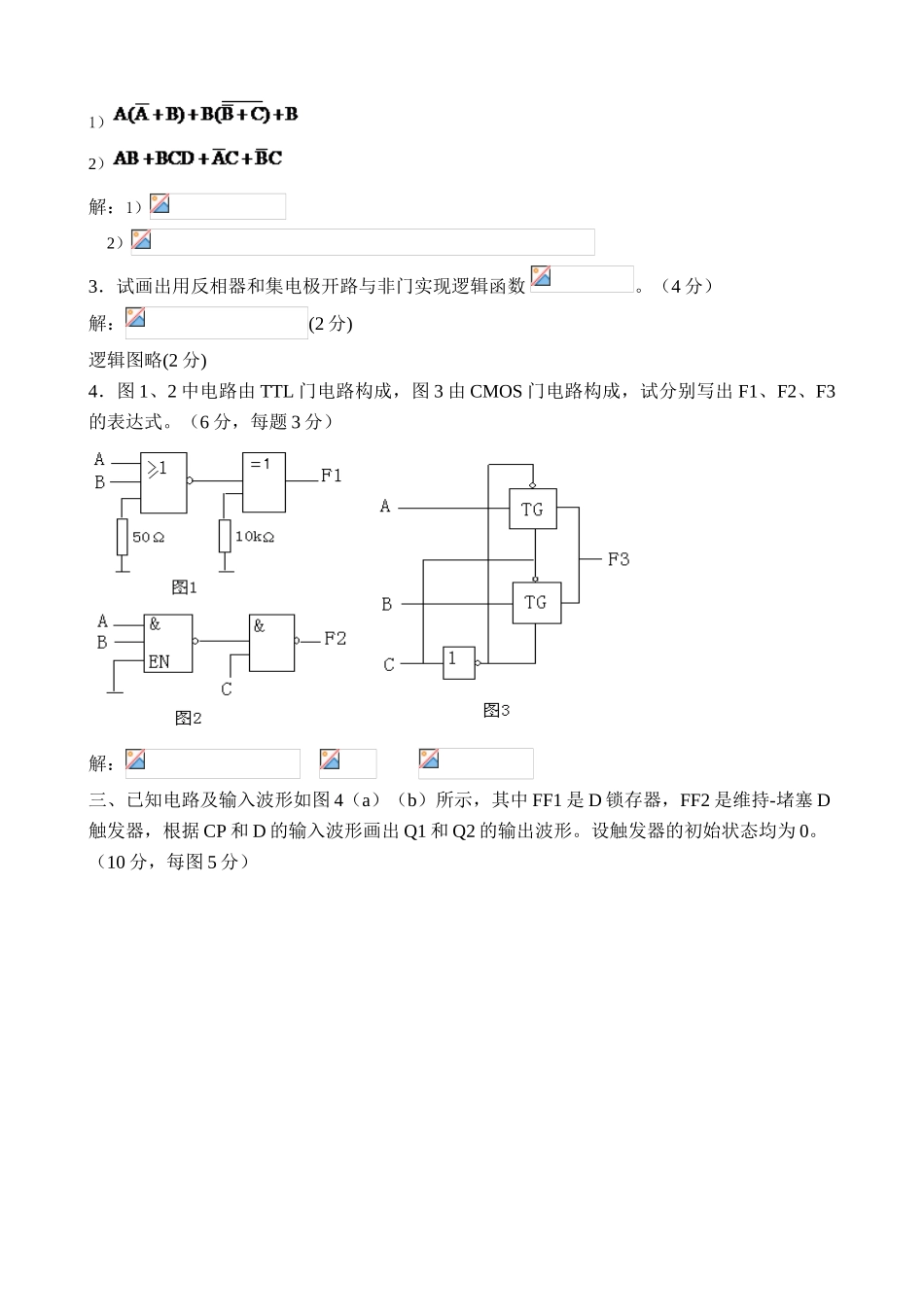

ABCD期终考试试卷（A 卷答案）课程 数字电路 使用班级班级： 学号： 姓名：一、填空题：（每空 1 分，共 25 分）1．在计算机内部，只处理二进制数；二制数的数码为 1 、 0 两个；写出从（000）2 依次加 1 的所有 3 位二进制数： 000 、 001 、 010 、 011 、 100 、 101 、 110 、 111 。2．13=（1101）2；（5A）16=（1011010）2；（10001100）2=（8C）16。完成二进制加法（1011）2+1=（1100）23．写出下列公式：= 1 ； = B ； = A+B ；=。4．含用触发器的数字电路属于 时序逻辑电路 （组合逻辑电路、时序逻辑电路）。TTL、CMOS 电路中，工作电压为 5V的是 TTL ；要特别注意防静电的是 CMOS 。5．要对 256 个存贮单元进行编址，则所需的地址线是 8 条。6．输出端一定连接上拉电阻的是 OC 门；三态门的输出状态有 1 、 0 、 高阻态 三种状态。 7．施密特触发器有 2 个稳定状态.，多谐振荡器有 0 个稳定状态。8．下图是由触发器构成的时序逻辑电路。试问此电路的功能是 移位寄存器 ，是 同步 时序电路（填同步还是异步），当 RD=1 时，Q0Q1Q2Q3= 0000 ，当 RD=0，DI=1，当第二个 CP 脉冲到来后，Q0Q1Q2Q3= 0100 。(图一)二、根据要求作题：（共 20 分）1．用卡诺图化简成最简的与或式。（4 分）F（A、B、C、D）=Σm（0，2，8，9，10，11，13，15）2 ． 用 公 式化简逻辑表达式。（6 分,每题 3 分）题号一二三四五六总分得分0001111000110111111011111DC1FF01DC1FF01DC1FF01DC1FF0RDRDRDRDQ3Q2Q1Q0DIRDCP1）2）解：1） 2） 3．试画出用反相器和集电极开路与非门实现逻辑函数 。（4 分）解：(2 分)逻辑图略(2 分)4．图 1、2 中电路由 TTL 门电路构成，图 3 由 CMOS 门电路构成，试分别写出 F1、F2、F3的表达式。（6 分，每题 3 分） 解： 三、已知电路及输入波形如图 4（a）（b）所示，其中 FF1 是 D 锁存器，FF2 是维持-堵塞 D触发器，根据 CP 和 D 的输入波形画出 Q1 和 Q2 的输出波形。设触发器的初始状态均为 0。（10 分，每图 5 分）四、分析图 5 所示电路，写出 Z1、Z2 的逻辑表达式，列出真值表，说明电路的逻辑功能。（10 分）解：（3 分） （3 分）真值表：（3 分）ABCZ1Z20000000111010110110110010101001100011111这是一个全减器电路。（1 分）五、试分析图 6 各是多少进制的计数器，电路...
