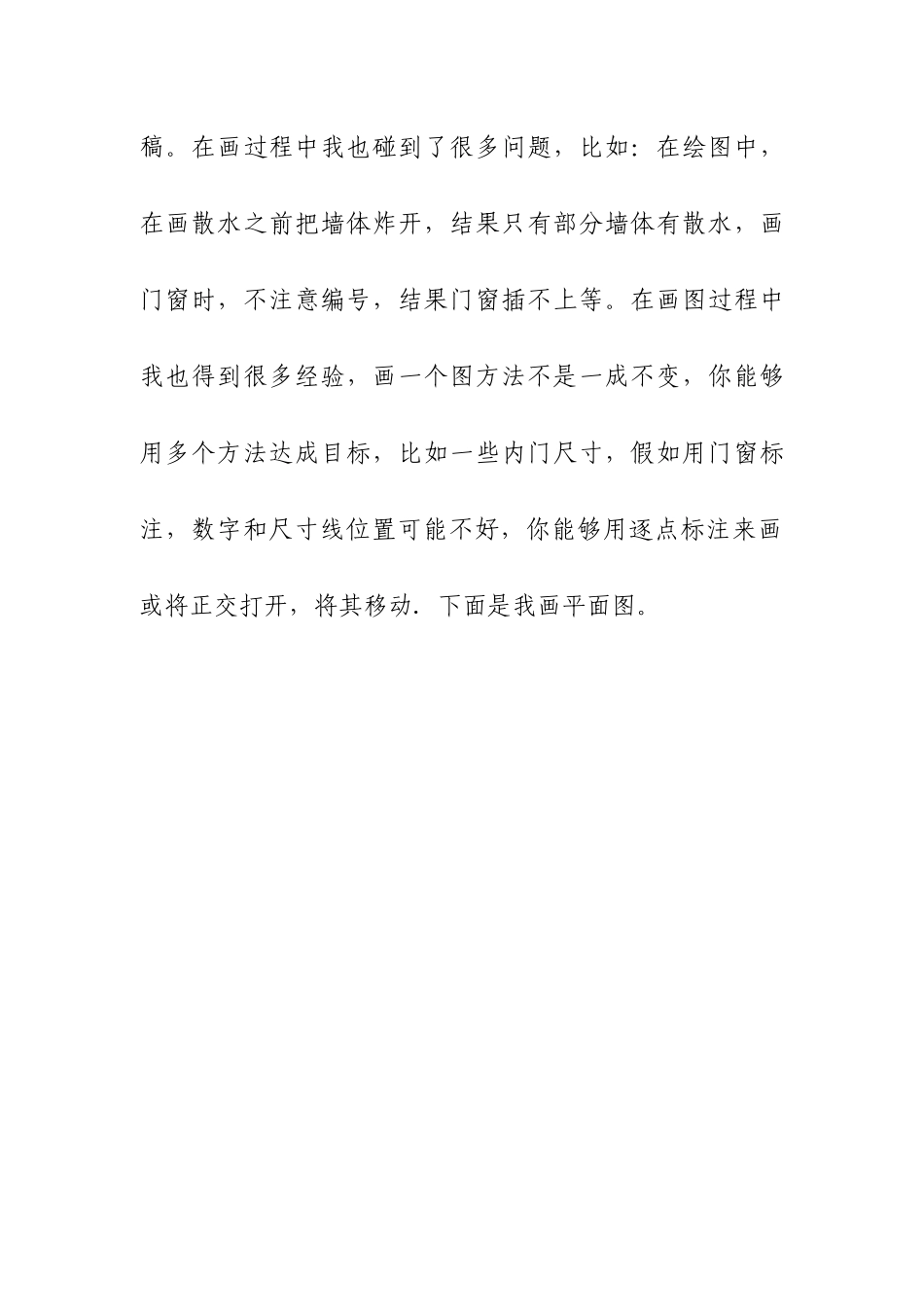

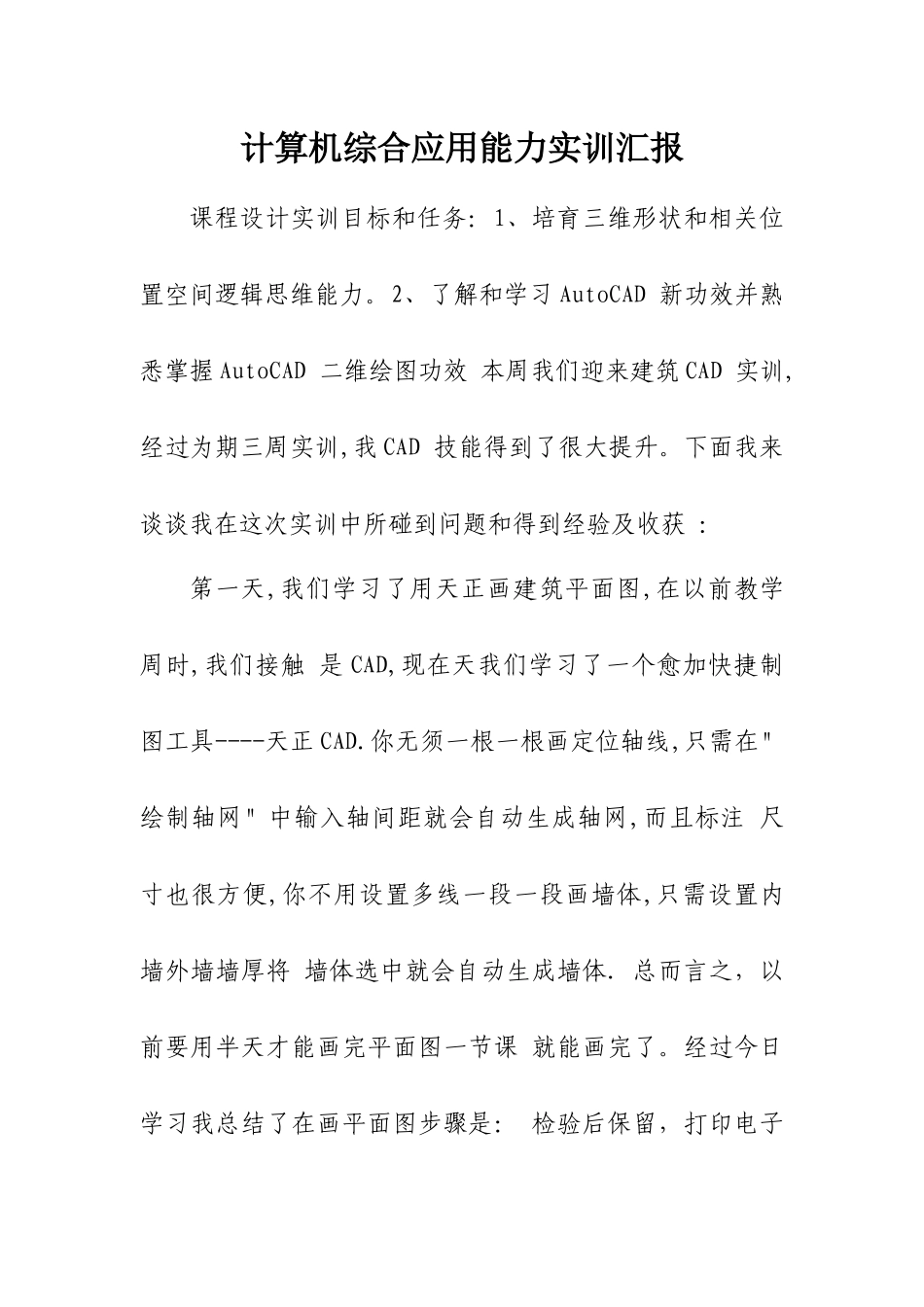

计算机综合应用能力实训汇报课程设计实训目标和任务：1、培育三维形状和相关位置空间逻辑思维能力。2、了解和学习 AutoCAD 新功效并熟悉掌握 AutoCAD 二维绘图功效 本周我们迎来建筑 CAD 实训,经过为期三周实训,我 CAD 技能得到了很大提升。下面我来谈谈我在这次实训中所碰到问题和得到经验及收获 ：第一天,我们学习了用天正画建筑平面图,在以前教学周时,我们接触 是 CAD,现在天我们学习了一个愈加快捷制图工具----天正 CAD.你无须一根一根画定位轴线,只需在＂绘制轴网＂中输入轴间距就会自动生成轴网,而且标注 尺寸也很方便,你不用设置多线一段一段画墙体,只需设置内墙外墙墙厚将 墙体选中就会自动生成墙体．总而言之，以前要用半天才能画完平面图一节课 就能画完了。经过今日学习我总结了在画平面图步骤是： 检验后保留，打印电子稿。在画过程中我也碰到了很多问题，比如：在绘图中，在画散水之前把墙体炸开，结果只有部分墙体有散水，画门窗时，不注意编号，结果门窗插不上等。在画图过程中我也得到很多经验，画一个图方法不是一成不变，你能够用多个方法达成目标，比如一些内门尺寸，假如用门窗标注，数字和尺寸线位置可能不好，你能够用逐点标注来画或将正交打开，将其移动．下面是我画平面图。 第二天，我门学习了画立面图。首先，我要提到平面图，因为在天正ＣＡＤ中，平面图是立面图基础，经过实训，我也总结了它画法： 写层号２-＊，然后点文件，选中标准层平面图，选对齐点（注意：要和上一个对齐点位置相对应） 插入图框，保留，打印电子稿．在画立面图时，必需要注意是对齐点要一致，不然画出来图会出现错 层现象。 在画三个平面图是你能够实行复制方法，仅将楼梯、门窗改动就可， 节约时间．下面是我画立面图： 第三天，我门学习了剖面图，剖面图画法和立面图画法很类似,操作步骤基 本上一样,只需在平面图上需要剖切位置上加上剖切符号,在最终点击“建筑剖面”后要注意:必需选中剖切符号和最外侧墙体定位轴线,对其点也要一致。 生成剖面后,你会发觉生成剖面图只是一个大约草图,,有很多地方需要修改。拿我图为例吧!生成剖面图没有平台梁,没有楼板,没有楼梯扶手, 这些全部需要你自己去加.这些我们全部能够用以前学习 CAD 知识来画,下面是我心得: １.画楼梯扶手你能够选择系统立面里成品,也能够才用偏移,修剪方 法,假如你 CAD 很熟练话,手工画楼梯扶手一也是很快。２.在填充剖面时你能够实行多个方法结...
