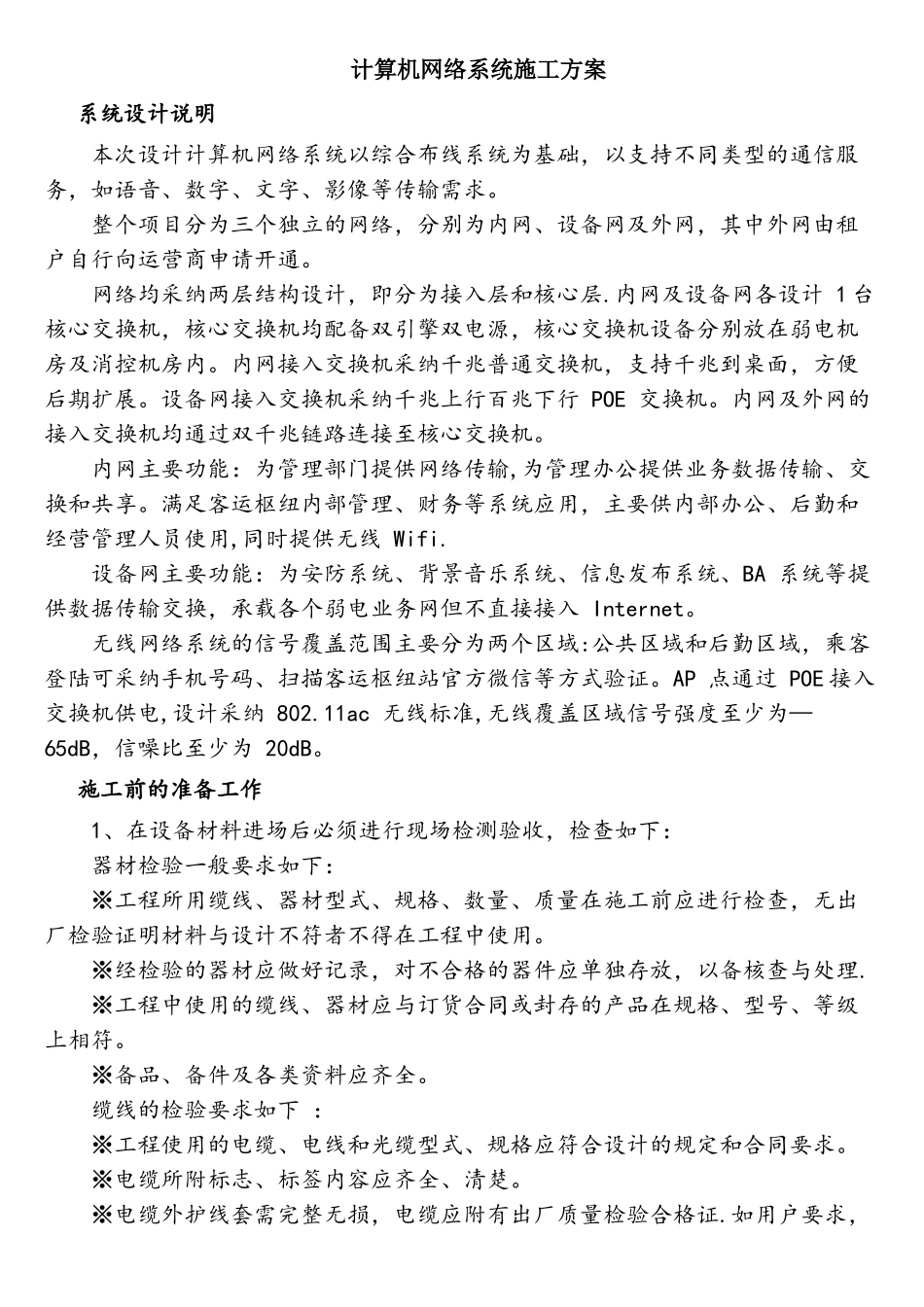

计算机网络系统施工方案系统设计说明本次设计计算机网络系统以综合布线系统为基础，以支持不同类型的通信服务，如语音、数字、文字、影像等传输需求。整个项目分为三个独立的网络，分别为内网、设备网及外网，其中外网由租户自行向运营商申请开通。网络均采纳两层结构设计，即分为接入层和核心层.内网及设备网各设计 1 台核心交换机，核心交换机均配备双引擎双电源，核心交换机设备分别放在弱电机房及消控机房内。内网接入交换机采纳千兆普通交换机，支持千兆到桌面，方便后期扩展。设备网接入交换机采纳千兆上行百兆下行 POE 交换机。内网及外网的接入交换机均通过双千兆链路连接至核心交换机。内网主要功能：为管理部门提供网络传输,为管理办公提供业务数据传输、交换和共享。满足客运枢纽内部管理、财务等系统应用，主要供内部办公、后勤和经营管理人员使用,同时提供无线 Wifi.设备网主要功能：为安防系统、背景音乐系统、信息发布系统、BA 系统等提供数据传输交换，承载各个弱电业务网但不直接接入 Internet。无线网络系统的信号覆盖范围主要分为两个区域:公共区域和后勤区域，乘客登陆可采纳手机号码、扫描客运枢纽站官方微信等方式验证。AP 点通过 POE 接入交换机供电,设计采纳 802.11ac 无线标准,无线覆盖区域信号强度至少为—65dB，信噪比至少为 20dB。施工前的准备工作1、在设备材料进场后必须进行现场检测验收，检查如下：器材检验一般要求如下： ※工程所用缆线、器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。 ※经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理. ※工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。 ※备品、备件及各类资料应齐全。 缆线的检验要求如下 ： ※工程使用的电缆、电线和光缆型式、规格应符合设计的规定和合同要求。 ※电缆所附标志、标签内容应齐全、清楚。 ※电缆外护线套需完整无损，电缆应附有出厂质量检验合格证.如用户要求，应附有本批量电缆的技术指标。※光缆开盘后应检查光缆外表有无损伤,光缆封头是否良好，并应检查光缆合格证及检验测试数据。并进行衰减及长度测试,看是否光纤衰减是否符合要求及有无断纤现象存在.※光纤接插软线，两端的活动连接头端面应装有合适的保护盖帽。※光、电缆交接设备的编排及标志名称应与设计相符，各类标志名称应统一，标志位置准确、清楚...
