计算机芯片级维修中心内部培训

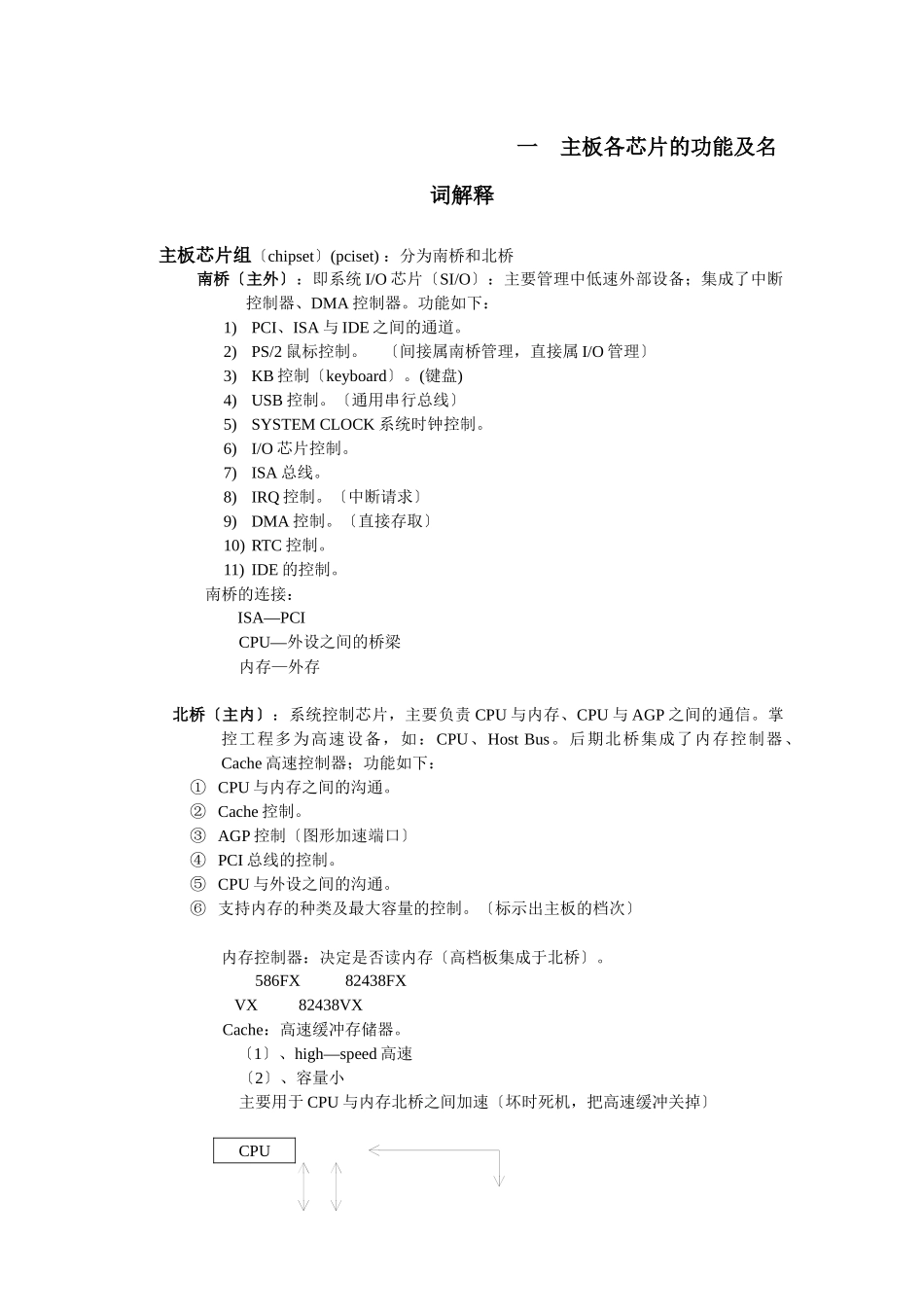

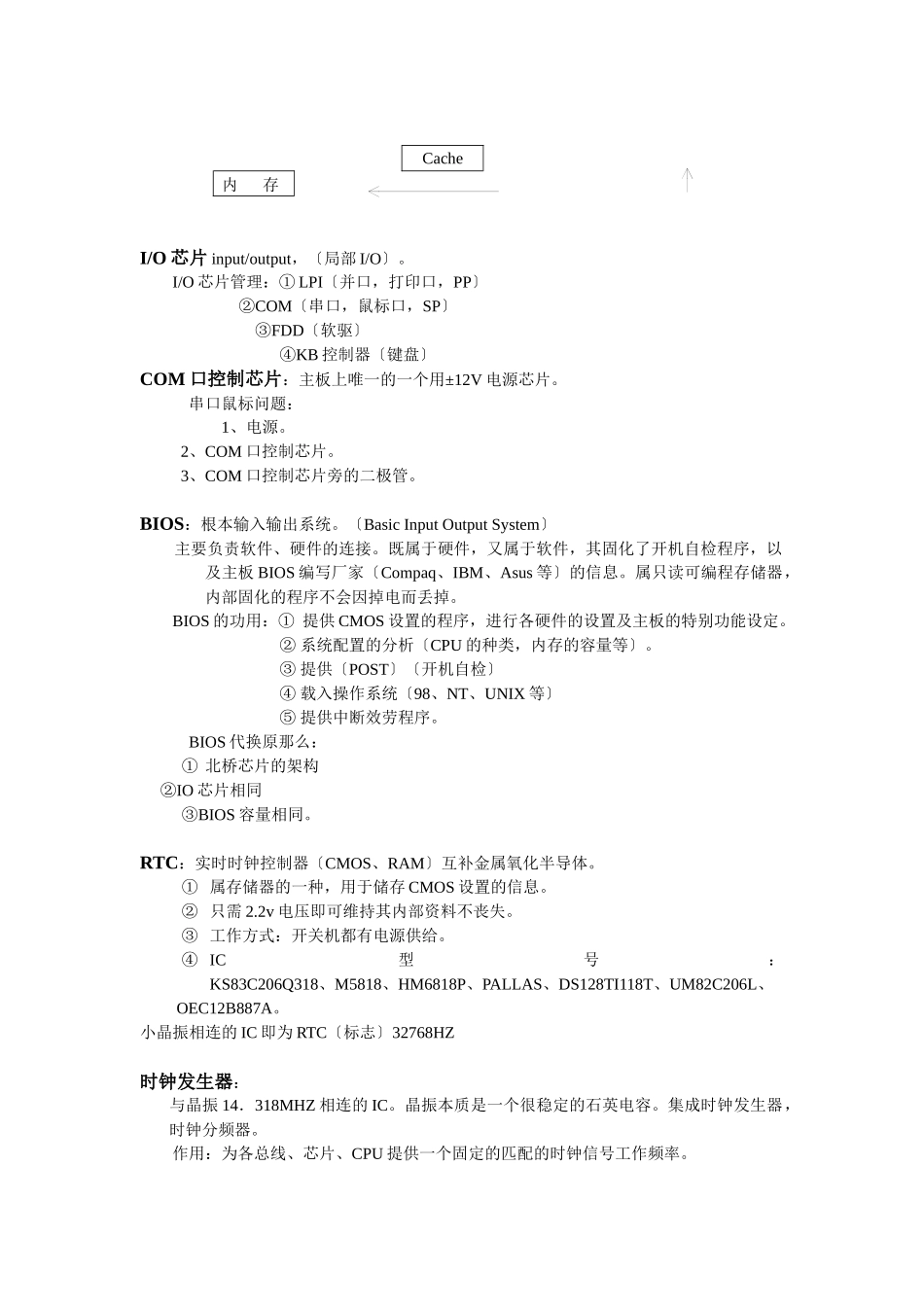

一 主板各芯片的功能及名词解释主板芯片组〔chipset〕(pciset) ：分为南桥和北桥南桥〔主外〕：即系统 I/O 芯片〔SI/O〕：主要管理中低速外部设备；集成了中断控制器、DMA 控制器。功能如下：1)PCI、ISA 与 IDE 之间的通道。2)PS/2 鼠标控制。 〔间接属南桥管理，直接属 I/O 管理〕3)KB 控制〔keyboard〕。(键盘)4)USB 控制。〔通用串行总线〕5)SYSTEM CLOCK 系统时钟控制。6)I/O 芯片控制。7)ISA 总线。8)IRQ 控制。〔中断请求〕9)DMA 控制。〔直接存取〕10) RTC 控制。11) IDE 的控制。南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥〔主内〕：系统控制芯片，主要负责 CPU 与内存、CPU 与 AGP 之间的通信。掌控工程多为高速设备，如：CPU、Host Bus。后期北桥集成了内存控制器、Cache 高速控制器；功能如下：① CPU 与内存之间的沟通。② Cache 控制。③ AGP 控制〔图形加速端口〕④ PCI 总线的控制。⑤ CPU 与外设之间的沟通。⑥ 支持内存的种类及最大容量的控制。〔标示出主板的档次〕内存控制器：决定是否读内存〔高档板集成于北桥〕。586FX 82438FX VX 82438VXCache：高速缓冲存储器。〔1〕、high—speed 高速〔2〕、容量小主要用于 CPU 与内存北桥之间加速〔坏时死机，把高速缓冲关掉〕CPU Cache内 存I/O 芯片 input/output，〔局部 I/O〕。I/O 芯片管理：① LPI〔并口，打印口，PP〕 COM②〔串口，鼠标口，SP〕 FDD③〔软驱〕KB④控制器〔键盘〕COM 口控制芯片：主板上唯一的一个用±12V 电源芯片。串口鼠标问题：1、电源。 2、COM 口控制芯片。 3、COM 口控制芯片旁的二极管。 BIOS：根本输入输出系统。〔Basic Input Output System〕 主要负责软件、硬件的连接。既属于硬件，又属于软件，其固化了开机自检程序，以及主板 BIOS 编写厂家〔Compaq、IBM、Asus 等〕的信息。属只读可编程存储器，内部固化的程序不会因掉电而丢掉。BIOS 的功用：① 提供 CMOS 设置的程序，进行各硬件的设置及主板的特别功能设定。 ② 系统配置的分析〔CPU 的种类，内存的容量等〕。 ③ 提供〔POST〕〔开机自检〕 ④ 载入操作系统〔98、NT、UNIX 等〕 ⑤ 提供中断效劳程序。BIOS 代换原那么： ① 北桥芯片的架构 IO②芯片相同BIOS③容量相同。RTC：实时时钟控制器〔CMOS、RAM〕互补金属氧化半导体。① 属存储器的一种，用于储存 CMOS 设置的信息。② ...
