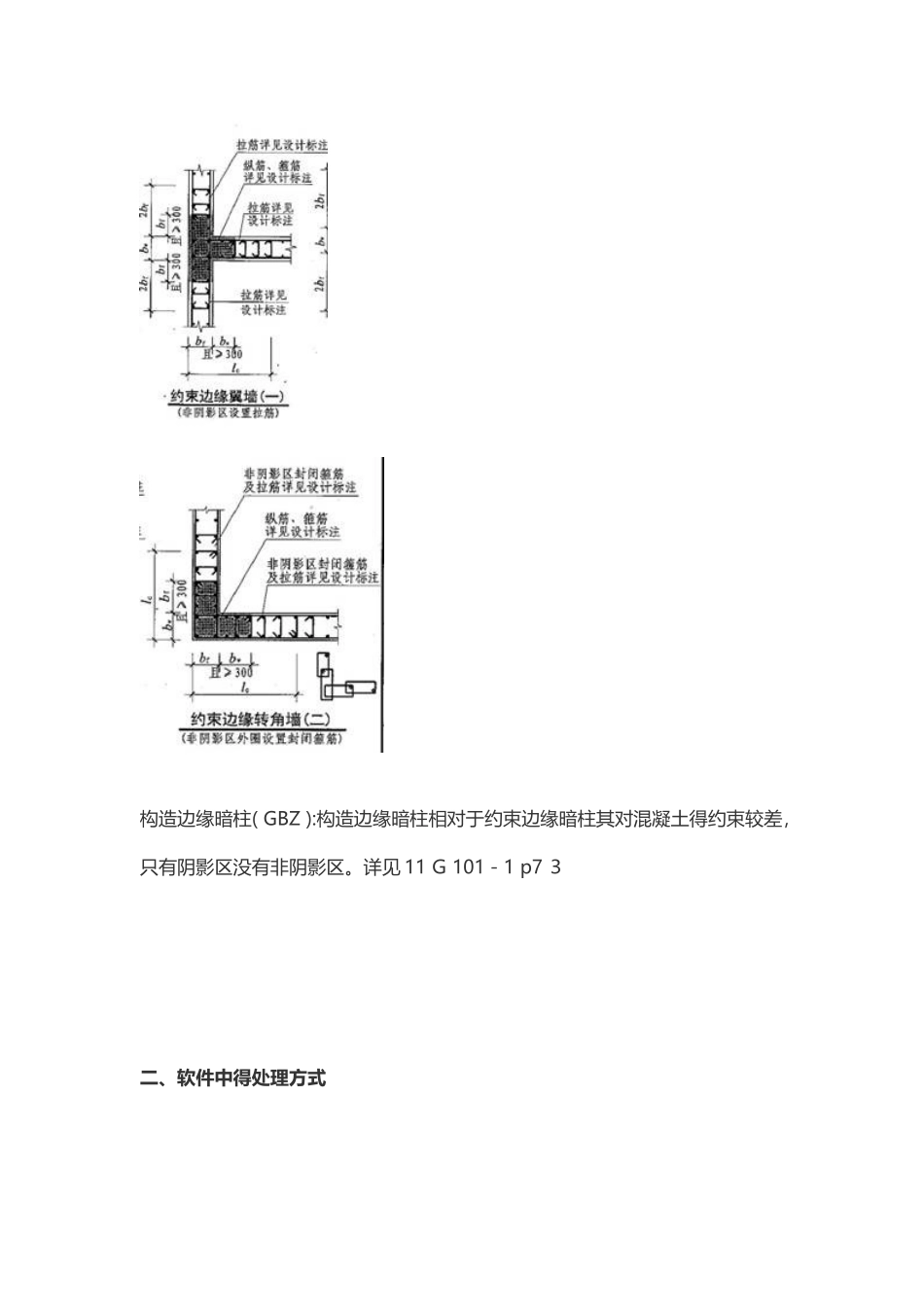

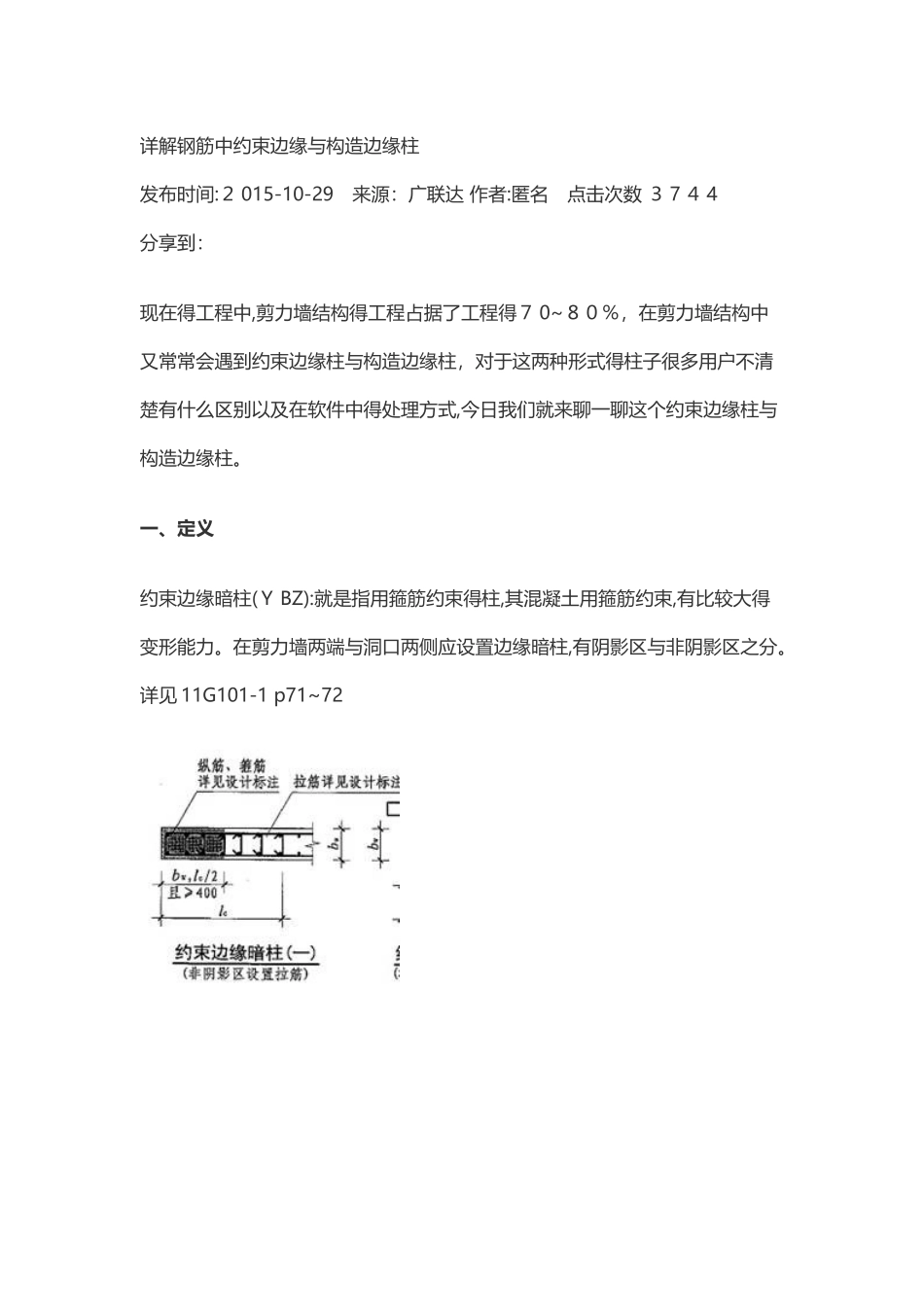

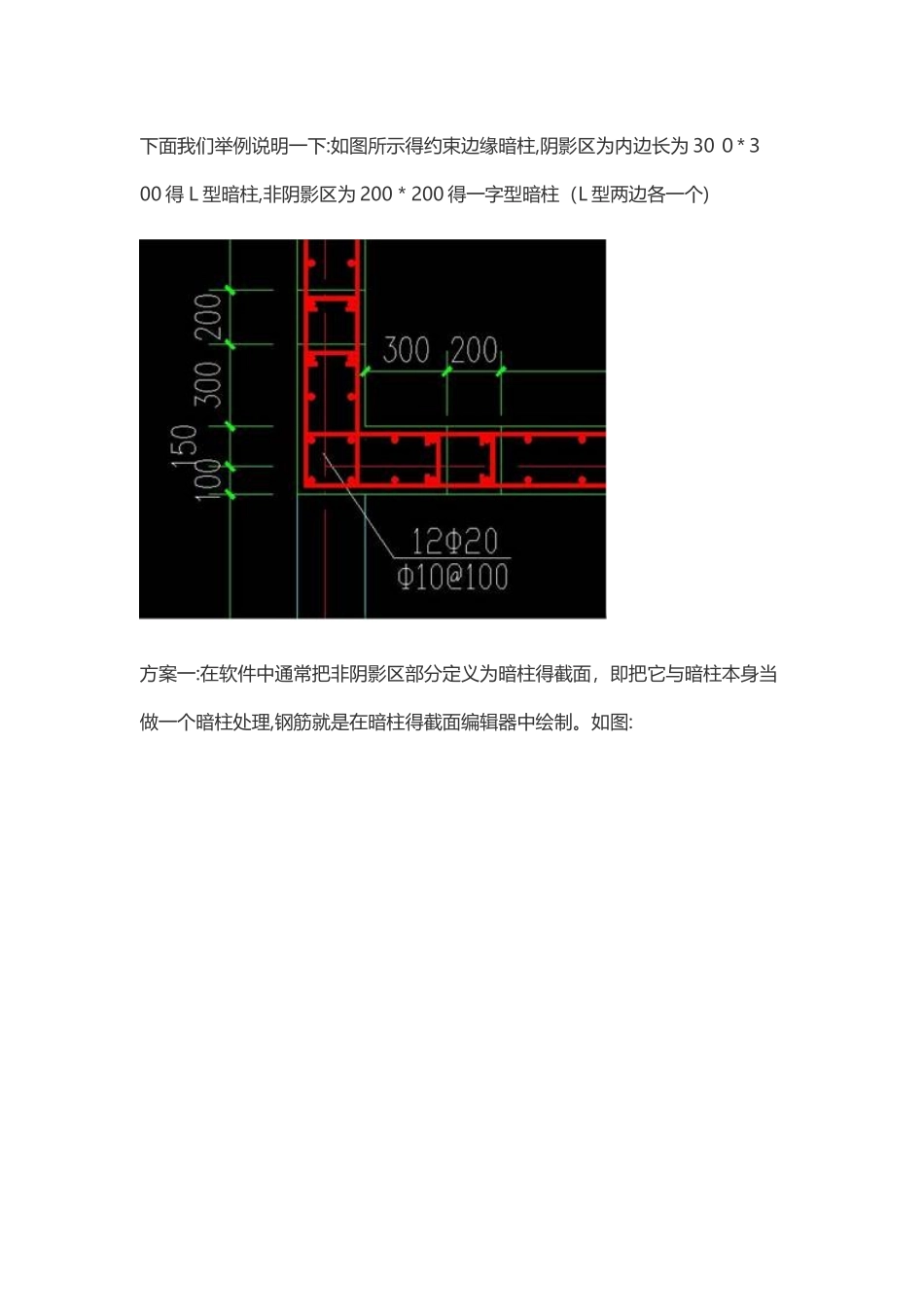

详解钢筋中约束边缘与构造边缘柱发布时间:２ 015-10-29 来源：广联达 作者:匿名 点击次数 ３ 7 ４ 4分享到：现在得工程中,剪力墙结构得工程占据了工程得７ 0~８０％，在剪力墙结构中又常常会遇到约束边缘柱与构造边缘柱，对于这两种形式得柱子很多用户不清楚有什么区别以及在软件中得处理方式,今日我们就来聊一聊这个约束边缘柱与构造边缘柱。一、定义约束边缘暗柱(Ｙ BZ):就是指用箍筋约束得柱,其混凝土用箍筋约束,有比较大得变形能力。在剪力墙两端与洞口两侧应设置边缘暗柱,有阴影区与非阴影区之分。详见 11G101-1 p71~72构造边缘暗柱( GBZ ):构造边缘暗柱相对于约束边缘暗柱其对混凝土得约束较差，只有阴影区没有非阴影区。详见 11 Ｇ 101－1 p7 ３二、软件中得处理方式下面我们举例说明一下:如图所示得约束边缘暗柱,阴影区为内边长为 30 ０*３00 得Ｌ型暗柱,非阴影区为 200＊200 得一字型暗柱（L 型两边各一个)方案一:在软件中通常把非阴影区部分定义为暗柱得截面，即把它与暗柱本身当做一个暗柱处理,钢筋就是在暗柱得截面编辑器中绘制。如图:通过截面编辑中得修改纵筋与箍筋来实现方案二：新建参数化柱,在参数化图形中,选择对应得形状中最后一种形式,根据图纸将尺寸对应输入,然后在属性中输入相应得钢筋信息。
