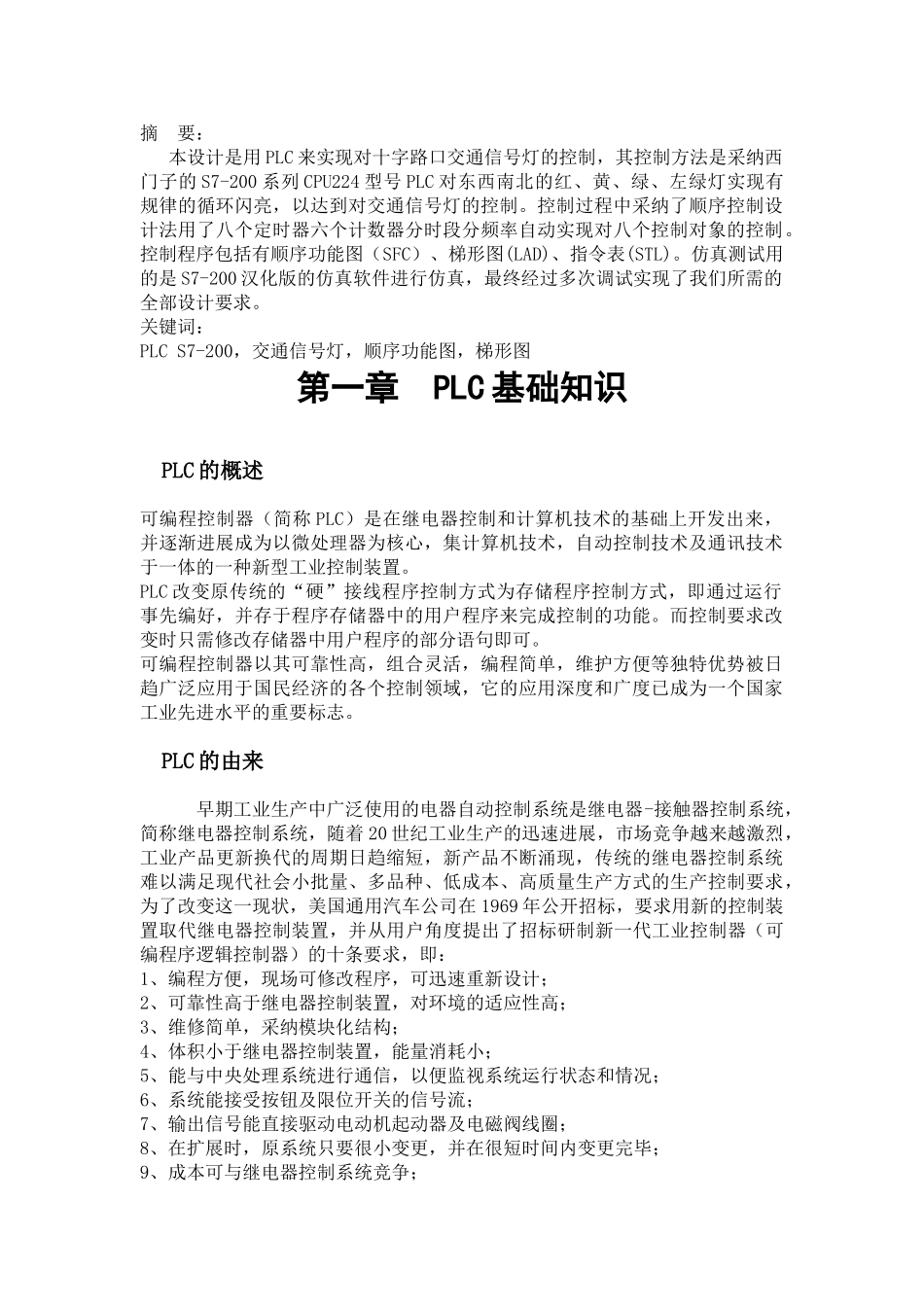

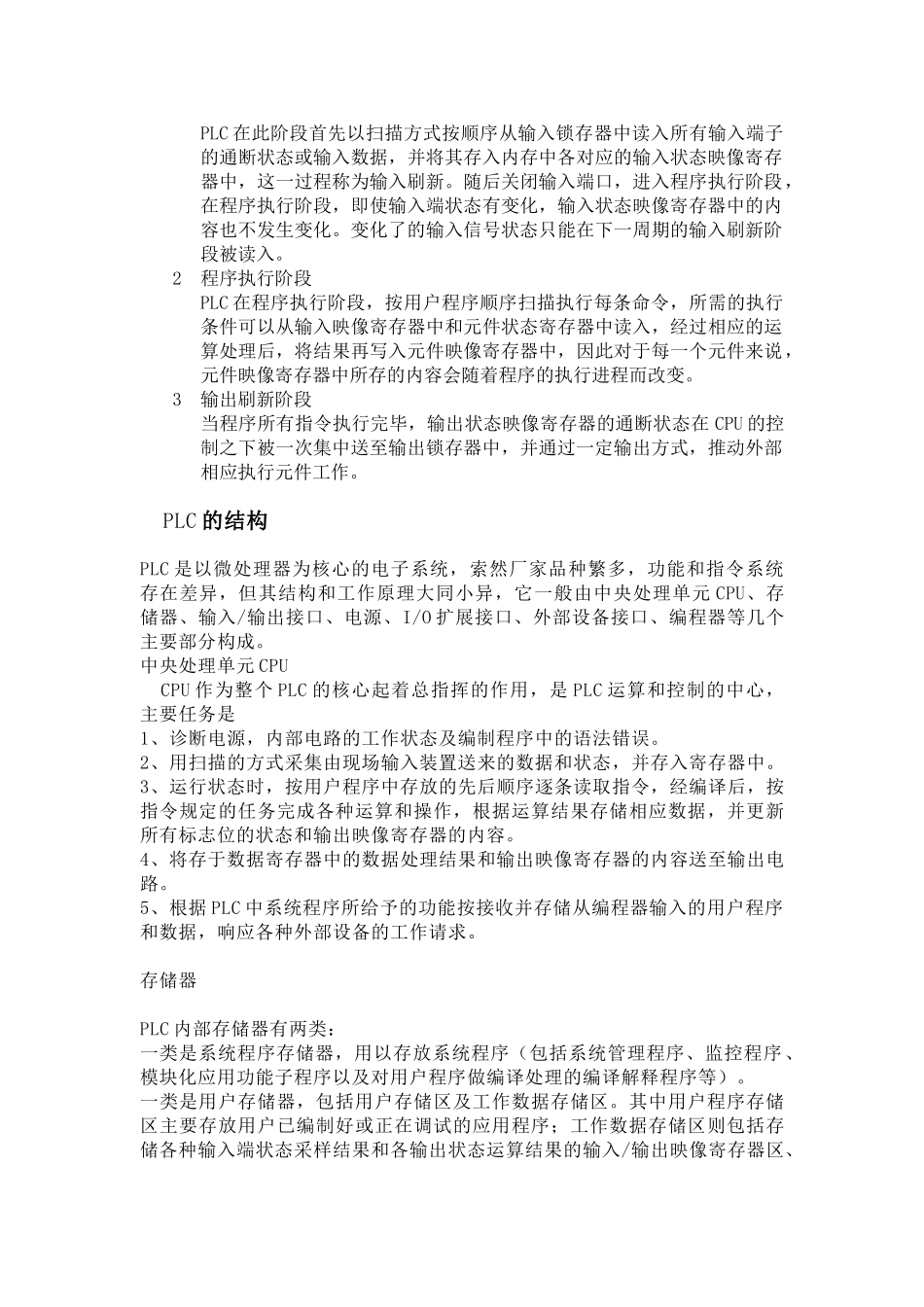

摘 要： 本设计是用 PLC 来实现对十字路口交通信号灯的控制，其控制方法是采纳西门子的 S7-200 系列 CPU224 型号 PLC 对东西南北的红、黄、绿、左绿灯实现有规律的循环闪亮，以达到对交通信号灯的控制。控制过程中采纳了顺序控制设计法用了八个定时器六个计数器分时段分频率自动实现对八个控制对象的控制。控制程序包括有顺序功能图（SFC）、梯形图(LAD)、指令表(STL)。仿真测试用的是 S7-200 汉化版的仿真软件进行仿真，最终经过多次调试实现了我们所需的全部设计要求。关键词： PLC S7-200，交通信号灯，顺序功能图，梯形图第一章 PLC 基础知识 PLC 的概述可编程控制器（简称 PLC）是在继电器控制和计算机技术的基础上开发出来，并逐渐进展成为以微处理器为核心，集计算机技术，自动控制技术及通讯技术于一体的一种新型工业控制装置。PLC 改变原传统的“硬”接线程序控制方式为存储程序控制方式，即通过运行事先编好，并存于程序存储器中的用户程序来完成控制的功能。而控制要求改变时只需修改存储器中用户程序的部分语句即可。可编程控制器以其可靠性高，组合灵活，编程简单，维护方便等独特优势被日趋广泛应用于国民经济的各个控制领域，它的应用深度和广度已成为一个国家工业先进水平的重要标志。 PLC 的由来 早期工业生产中广泛使用的电器自动控制系统是继电器-接触器控制系统，简称继电器控制系统，随着 20 世纪工业生产的迅速进展，市场竞争越来越激烈，工业产品更新换代的周期日趋缩短，新产品不断涌现，传统的继电器控制系统难以满足现代社会小批量、多品种、低成本、高质量生产方式的生产控制要求，为了改变这一现状，美国通用汽车公司在 1969 年公开招标，要求用新的控制装置取代继电器控制装置，并从用户角度提出了招标研制新一代工业控制器（可编程序逻辑控制器）的十条要求，即： 1、编程方便，现场可修改程序，可迅速重新设计；2、可靠性高于继电器控制装置，对环境的适应性高；3、维修简单，采纳模块化结构；4、体积小于继电器控制装置，能量消耗小；5、能与中央处理系统进行通信，以便监视系统运行状态和情况；6、系统能接受按钮及限位开关的信号流；7、输出信号能直接驱动电动机起动器及电磁阀线圈；8、在扩展时，原系统只要很小变更，并在很短时间内变更完毕；9、成本可与继电器控制系统竞争；10、用户程序存储器容量至少能扩展到 4000 个存储字节或存储单元。 这就是著名的 GM10 条，1969 ...
