质量通病防治措施

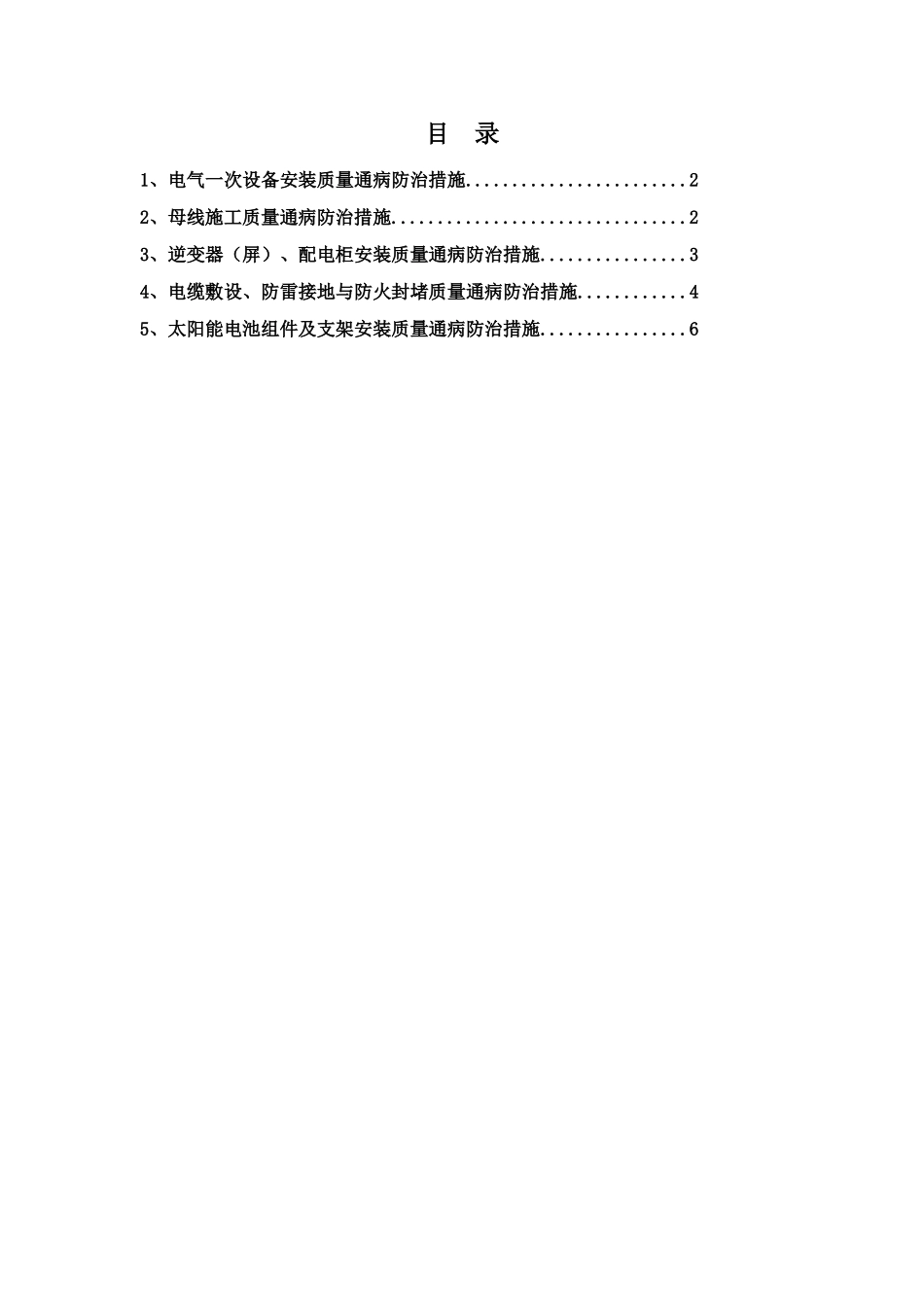

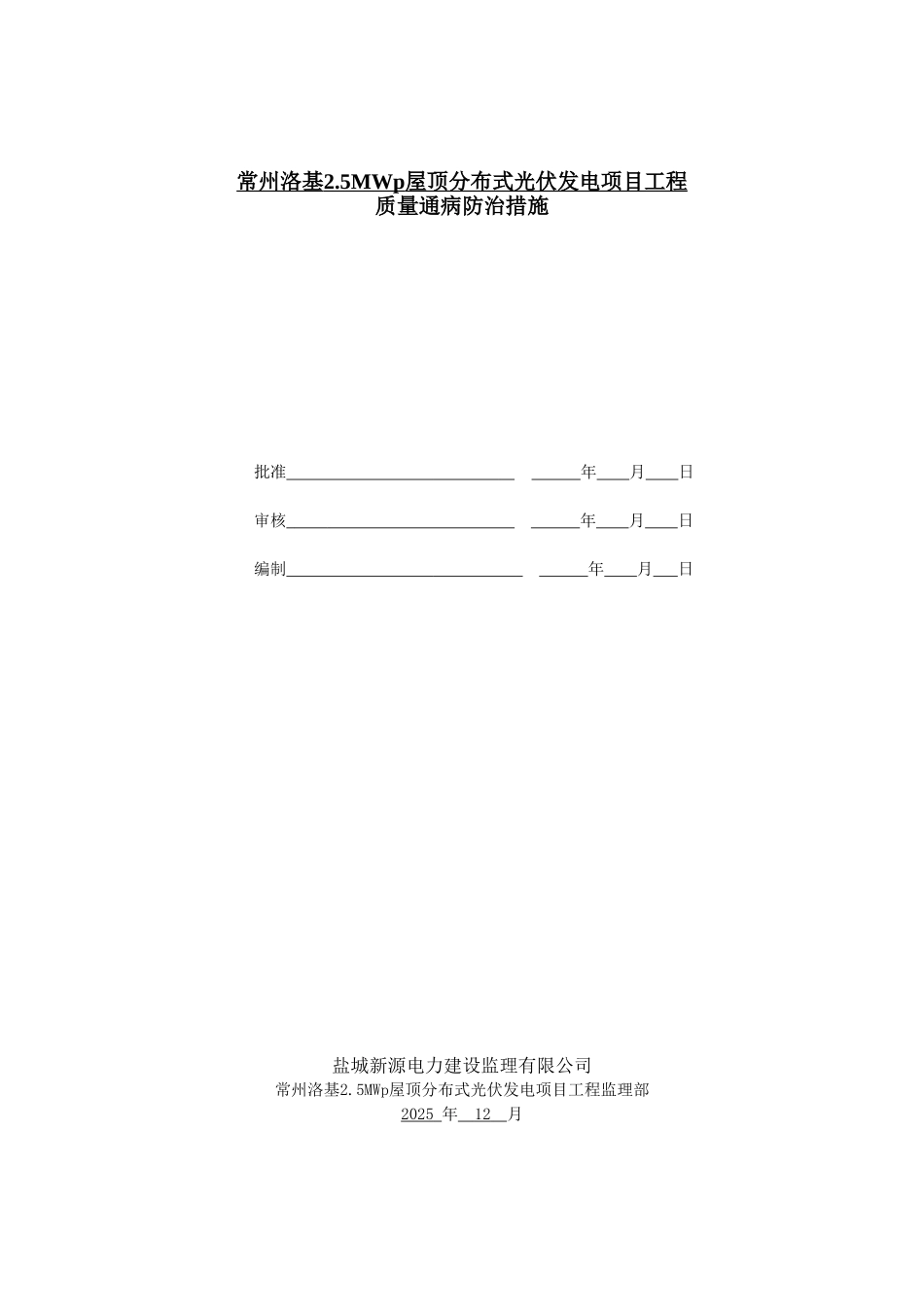

常州洛基 2.5MWp 屋顶分布式光伏发电项目工程 质量通病防治措施 批准 年 月 日审核 年 月 日编制 年 月 日 盐城新源电力建设监理有限公司常州洛基2.5MWp屋顶分布式光伏发电项目工程监理部2025 年 12 月目 录1、电气一次设备安装质量通病防治措施........................22、母线施工质量通病防治措施................................23、逆变器（屏）、配电柜安装质量通病防治措施................34、电缆敷设、防雷接地与防火封堵质量通病防治措施............45、太阳能电池组件及支架安装质量通病防治措施................6 为进一步提高常州洛基2.5MWp屋顶分布式光伏发电项目工程施工电气设备、安装工程施工质量,杜绝施工过程中质量通病发生,全面开展质量通病治理活动，逐步消除对电网安全、稳定运行有较大影响和影响观感质量的质量通病，促进工程项目整体质量管理水平不断提升，最终实现工程顺利达标投产和工程创优的质量目标。 根据本工程特点及《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2025]19号）的要求，特制定以下质量通病防治工作监理预控和检查专项措施，要求本工程项目部全体管理人员、各参建单位在施工生产过程中严格遵照执行。 1、电气一次设备安装质量通病防治措施 （1）充油（气）设备渗漏主要发生在法兰连接处。安装前应详细检查密封圈材质及法兰面平整度是否满足标准要求；螺栓紧固力矩应满足厂家说明书要求。 （2）在设备支柱上配置隔离开关机构箱支架时，电（气）焊不得造成设备支柱及机构箱污染。为防止垂直拉杆脱扣，隔离开关垂直及水平拉杆连接处夹紧部位应可靠紧固。 (3)在槽钢或角钢上采纳螺栓固定设备时，槽钢及角钢内侧应穿入与螺栓规格相同的楔形方平垫，不得使用圆平垫。 (4)导线制作，压接要符合施工及验收法律规范。 (5)充油设备套管使用硬导线连接时，套管端子不得受力。 (6)加强母线桥支架、槽钢、角钢、钢管等焊接项目验收，以保证几何尺寸的正确、焊缝工艺美观。 (7)对设备安装中的穿芯螺栓（如避雷器、主变散热器等），要保证两侧螺栓露出长度一致。 (8)电气设备联接部件间销针的开口角度不得小于60° 2、母线施工质量通病防治措施 （1）硬母线制作要求横平竖直，母线接头弯曲应满足法律规范要求，并尽量减少接头。 （2）支持瓷瓶不得固定在弯曲处，固定点应在弯曲处两侧直线段250mm处。 （3）相邻母线接头不应固定在同一瓷瓶间隔内，应错...
