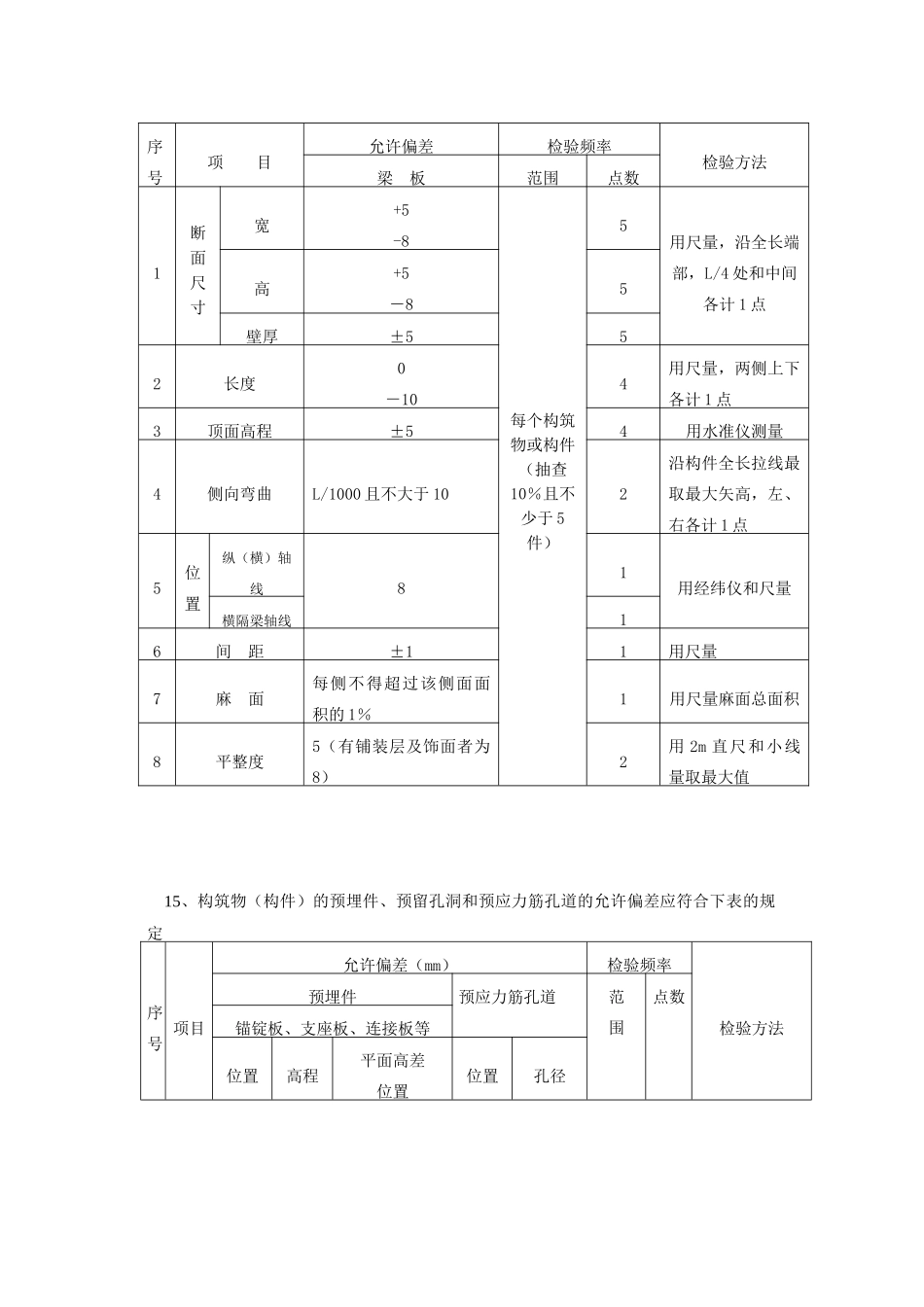

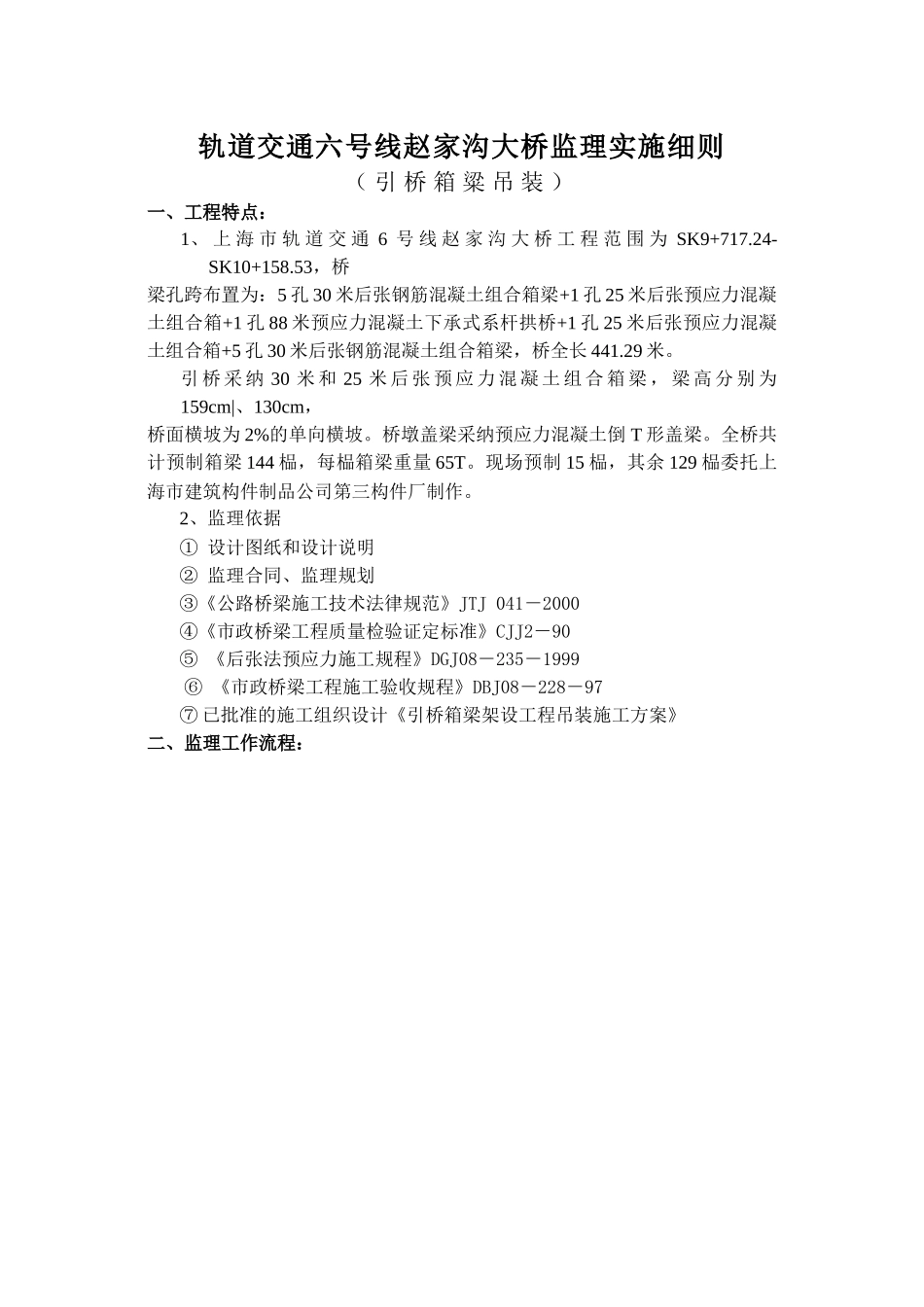

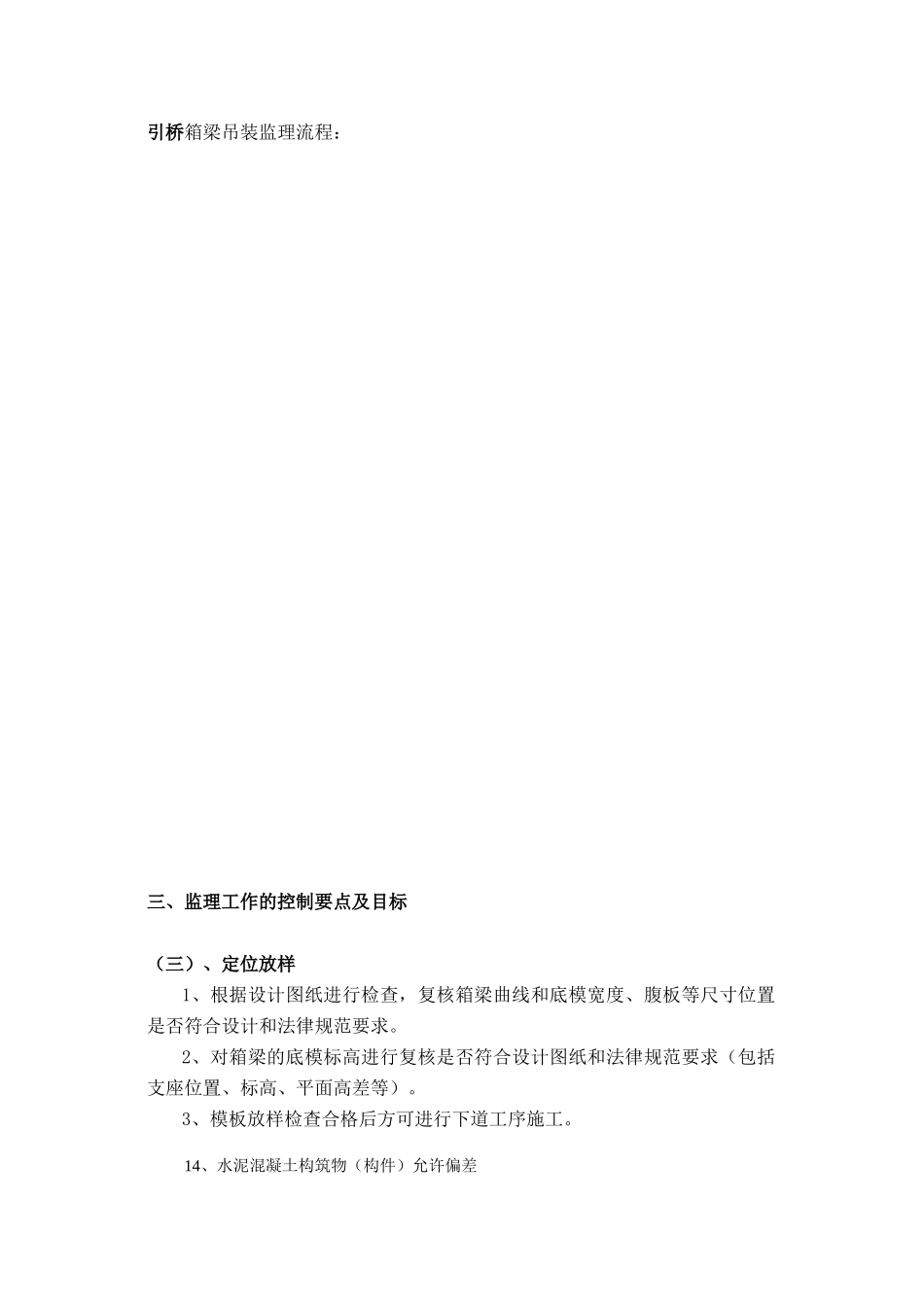

轨道交通六号线赵家沟大桥监理实施细则（ 引 桥 箱 粱 吊 装 ）一、工程特点：1、 上 海 市 轨 道 交 通 6 号 线 赵 家 沟 大 桥 工 程 范 围 为 SK9+717.24-SK10+158.53，桥梁孔跨布置为：5 孔 30 米后张钢筋混凝土组合箱梁+1 孔 25 米后张预应力混凝土组合箱+1 孔 88 米预应力混凝土下承式系杆拱桥+1 孔 25 米后张预应力混凝土组合箱+5 孔 30 米后张钢筋混凝土组合箱梁，桥全长 441.29 米。引 桥 采 纳 30 米 和 25 米 后 张 预 应 力 混 凝 土 组 合 箱 梁 ， 梁 高 分 别 为159cm|、130cm，桥面横坡为 2%的单向横坡。桥墩盖梁采纳预应力混凝土倒 T 形盖梁。全桥共计预制箱梁 144 榀，每榀箱梁重量 65T。现场预制 15 榀，其余 129 榀委托上海市建筑构件制品公司第三构件厂制作。2、监理依据① 设计图纸和设计说明② 监理合同、监理规划③《公路桥梁施工技术法律规范》JTJ 041－2000④《市政桥梁工程质量检验证定标准》CJJ2－90⑤ 《后张法预应力施工规程》DGJ08－235－1999⑥ 《市政桥梁工程施工验收规程》DBJ08－228－97⑦ 已批准的施工组织设计《引桥箱梁架设工程吊装施工方案》二、监理工作流程： 引桥箱梁吊装监理流程： 三、监理工作的控制要点及目标（三）、定位放样1、根据设计图纸进行检查，复核箱梁曲线和底模宽度、腹板等尺寸位置是否符合设计和法律规范要求。2、对箱梁的底模标高进行复核是否符合设计图纸和法律规范要求（包括支座位置、标高、平面高差等）。3、模板放样检查合格后方可进行下道工序施工。14、水泥混凝土构筑物（构件）允许偏差序号项 目允许偏差检验频率检验方法梁 板范围点数1断面尺寸宽+5-8每个构筑物或构件（抽查10％且不少于 5件）5用尺量，沿全长端部，L/4 处和中间各计 1 点高+5－85壁厚±552长度0 －104用尺量，两侧上下各计 1 点3顶面高程±54用水准仪测量4侧向弯曲L/1000 且不大于 102沿构件全长拉线最取最大矢高，左、右各计 1 点5位置纵（横）轴线81用经纬仪和尺量横隔梁轴线16间 距±11用尺量7麻 面每侧不得超过该侧面面积的 1％1用尺量麻面总面积8平整度5（有铺装层及饰面者为8）2用 2m 直尺和小线量取最大值 15、构筑物（构件）的预埋件、预留孔洞和预应力筋孔道的允许偏差应符合下表的规定序号项目允许偏差（mm）检验频率检验方法预埋件预应力筋孔道范围点数锚锭板、支座板、连接板等...
